Отслеживая через нагрузочную пружину загрузку задней оси, он ограничивает давление жидкости в заднем тормозном контуре.
При выходе из строя регулятор заменяется.
После замены регулятора или элементов задней подвески необходимо заново отрегулировать положение нагрузочной пружины относительно заднего моста.
Замена регулятора
Отсоединяем нагрузочную пружину от заднего моста.
Ключом «на 12» отворачиваем два штуцера тормозных трубок.
Удерживая болты от проворачивания головкой «на 12», ключом «на 13» отворачиваем две гайки болтов крепления регулятора.
Вынимаем болты и снимаем регулятор с автомобиля вместе с кронштейном
Ключом «на 13» отворачиваем две гайки
Снимаем кронштейн с регулятора.
Ключом «на 12» отворачиваем болт-фиксатор.
Вынимаем нагрузочную пружину
Вынимаем ось рычага
Переставив детали на новый регулятор, устанавливаем его в обратной последовательности.
Прокачиваем систему и регулируем регулятор.
Регулировка регулятора
Ключом «на 13» отворачиваем гайку стойки и отсоединяем нагрузочную пружину от заднего моста.
Опускаем нагрузочную пружину вниз.
Ключом «на 14» отворачиваем контргайку регулировочного болта
Ключом «на 10», вращаем регулировочный болт
Устанавливаем расстояние между центром отверстия кронштейна и осью регулятора в пределах 28–32 мм (для автобусов типа 4×2); 36–40 мм (для автобусов типа 4×4); 13–17 мм (для остальных типов автомобилей)
Удерживая регулировочный болт, затягиваем контргайку.
Закрепляем нижний конец стойки на кронштейне заднего моста.
После регулировки следует проверить работу регулятора, для чего при скорости 50–60 км/ч на твердом сухом дорожном покрытии энергично нажимаем на педаль тормоза, при этом помощник должен стоя сбоку наблюдать за колесами.
При исправном и правильно отрегулированном регуляторе должно наблюдаться небольшое опережение блокировки передних колес относительно задних.
Если происходит наоборот, то следует, отвернув контргайку регулировочного болта, отвернуть болт на пол-оборота.
Если передние колеса блокируются раньше задних, следует завернуть регулировочный болт на пол-оборота и затянуть контргайку.
Источник: autoruk.ru
#7. Колдун (регулятор давления)
Не успев выехать из гаража после замены масла встали снова на ремонт.
Новый регулятор давления 800 рублей
Сижу на паре звонит папа я беру трубку и он говорит после пар сразу в гараж тормоза делать!
Я положил трубку и понял, что будем менять колдун т.к. при #6. Плановое ТО было видно, что колдун (регулятор давления) был сырой, думали поедем в Екатеринбург и купим, так как в Реже звонили узнавали их не было.
Когда точно подтвердилось, что отъехал колдун, то думали, что все приехали т.к. в Екатеринбург просто ехать тока бы пришлось на автобусе, но нам очень сильно повезло в двух магазинах были регуляторы давления (колдун)
Старый регулятор давления

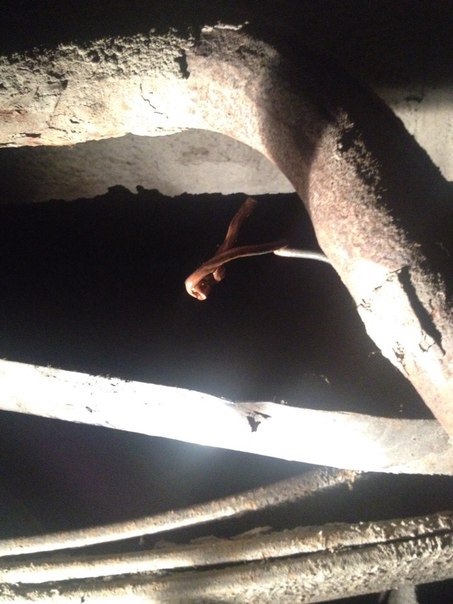

Когда снимали колдун не думали, что придется менять трубки тормоззные
как-то так ввышло

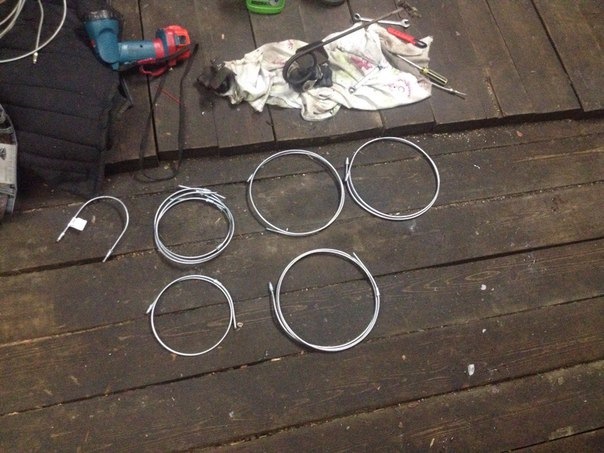

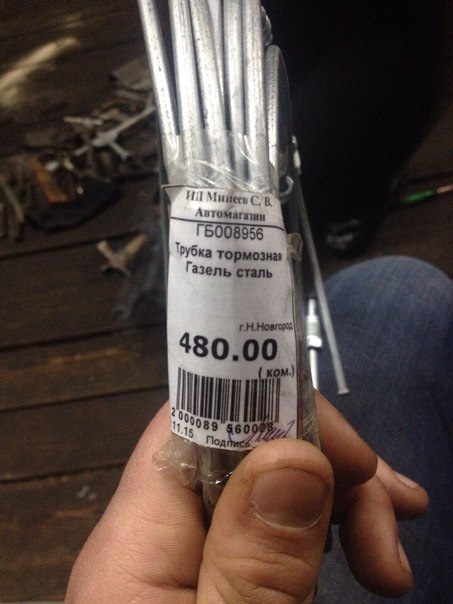

Купили набор трубок тормозных 480 рублей
Также купили соединитель для них но он не пригодился
Пускай лежит в запасе
P.s. Apple х**та Iphone 4s замерз при температуре -4, так что не успел все сфотографировать, а кстати на волгу регулятор давления в два раза дороже
Установили на место
Цена тормозной жидкости 175 рублей 900 грамм
Источник: www.drive2.ru
Регулятор давления ГАЗ 2705 / 3302 Газель с 1994 года
Отслеживая через нагрузочную пружину загрузку задней оси, он ограничивает давление жидкости в заднем тормозном контуре.
При выходе из строя регулятор заменяется.
После замены регулятора или элементов задней подвески необходимо заново отрегулировать положение нагрузочной пружины относительно заднего моста.
Замена и регулировка регулятора тормозных сил автомобиля Газель
Регулятор давления крепится к левому лонжерону рамы. Он корректирует давление тормозной жидкости в контуре тормозов задних колес, в зависимости от загрузки автомобиля, что повышает курсовую устойчивость при торможении.
Отслеживая через нагрузочную пружину загрузку задней оси, он ограничивает давление жидкости в заднем тормозном контуре.
При выходе из строя регулятор заменяется.
После замены регулятора или элементов задней подвески необходимо заново отрегулировать положение нагрузочной пружины относительно заднего моста.
Регулятор давления
Регулятор давления корректирует давление тормозной жидкости в заднем контуре в зависимости от загрузки автомобиля, что облегчает работу гидроагрегата АБС и предотвращает занос автомобиля при интенсивном торможении в случае отказа АБС или ее отсутствии.
- I, II – полости регулятора;
- С=28-32 мм (для автобусов 4х2);
- С=36-40 мм (для автобусов 4х4);
- С=33-37 мм (для автомобилей скорой медицинской помощи (СМП) 4х2);
- С=42-48 мм (для СМП 4х4);
- С=13-17 мм (для остальных автомобилей);
- нажимной рычаг;
- штифт;
- фиксирующий болт;
- ось нажимного рычага;
- гайка;
- ось;
- корпус;
- кронштейны регулятора;
- кронштейны регулятора;
- контргайка;
- регулировочный болт;
- нагрузочная пружина;
- пружина;
- гильза поршня;
- управляющий конус;
- прижимная пружина;
- шарик;
- упорная скоба;
- возвратная пружина;
- втулка;
- поршень;
- защитный чехол;
- кронштейн моста;
- стойка;
- пружинная шайба
Регулятор крепится к левому лонжерону рамы через кронштейн 8 (рис. 7.6), а через нагрузочную пружину 12 и стойку 24 связан с задним мостом автомобиля. Нагрузочная пружина верхним коротким концом через нажимной рычаг 1 действует на наружный конец поршня 21, а длинным концом через стойку 24 соединена с кронштейном 23, приваренным к заднему мосту автомобиля.
Регулятор давления состоит из корпуса 7, в который установлена гильза 14 и ввернута втулка 20.
Ступенчатый поршень 21 перемещается во втулке и гильзе, при этом в полости I, постоянно связанной с главным цилиндром, находится часть поршня малого диаметра, а в полости II, постоянно связанной с колесными цилиндрами задних тормозных механизмов – большего диаметра. На поршне закреплен управляющий конус 15, который воздействует на шарик 17, находящийся в отверстии гильзы 14. Шарик удерживается пластинчатой пружиной 16.
Нагрузочная пружина 12, усилие которой прямо пропорционально загрузке автомобиля, определяет начало включения регулятора, а разность диаметров поршней – корректировку давления жидкости, поступающей к задним тормозным механизмам.
До вступления в действие регулятора значения давления жидкости в полостях I и II одинаковы, так как под действием пружины 19 и нагрузочной пружины 12 поршень 21 через упорную скобу 18 прижат к гильзе 14, а шарик 17 поднят от седла управляющим конусом 15, что и обеспечивает свободный проход жидкости из полости I в полость II.
Регулировка регулятора
1. Ключом «на 13» отворачиваем гайку стойки и отсоединяем нагрузочную пружину от заднего моста.
2. Опускаем нагрузочную пружину вниз.
Ключом «на 14» отворачиваем контргайку регулировочного болта
3. Ключом «на 10», вращаем регулировочный болт
4. Устанавливаем расстояние между центром отверстия кронштейна и осью регулятора в пределах 28–32 мм (для автобусов типа 4×2); 36–40 мм (для автобусов типа 4×4); 13–17 мм (для остальных типов автомобилей)
Удерживая регулировочный болт, затягиваем контргайку.
Закрепляем нижний конец стойки на кронштейне заднего моста.
После регулировки следует проверить работу регулятора, для чего при скорости 50–60 км/ч на твердом сухом дорожном покрытии энергично нажимаем на педаль тормоза, при этом помощник должен стоя сбоку наблюдать за колесами.
При исправном и правильно отрегулированном регуляторе должно наблюдаться небольшое опережение блокировки передних колес относительно задних.
Если происходит наоборот, то следует, отвернув контргайку регулировочного болта, отвернуть болт на пол-оборота.
Если передние колеса блокируются раньше задних, следует завернуть регулировочный болт на пол-оборота и затянуть контргайку.
Артикул: 3302-3535009-10
| Москва, Рябиновая ул. | 2 шт. |
| Екатеринбург | 1 шт. |
| Новосибирск | 1 шт. |
| Пермь | 1 шт. |
| Сабурово | 1 шт. |
| Москва, Дмитровское ш. | 1 шт. |
| Королев, Ярославский пр-д. | 1 шт. |
Данные обновлены: 04.04.2021 в 01:46
| Москва, Рябиновая ул. | 2 шт. |
| Екатеринбург | 1 шт. |
| Новосибирск | 1 шт. |
| Пермь | 1 шт. |
| Сабурово | 1 шт. |
| Москва, Дмитровское ш. | 1 шт. |
| Королев, Ярославский пр-д. | 1 шт. |
Данные обновлены: 04.04.2021 в 01:46
- Параметры и характеристики
- Наличие (8)
- Применяемость (7)
- Описание
- Сертификаты (4)
- Категории товара
Устройство и принцип работы регулятора тормозных сил
Регулятор тормозных сил, в народе “колдун”, является одним из узлов тормозной системы автомобиля. Его главное предназначение – это противодействие заносу задней оси автомобиля при торможении. В современных автомобилях механический регулятор заменила электронная система EBD. В статье выясним, что такое “колдун”, из каких элементов он состоит и как работает. Рассмотрим, как и для чего проводится регулировка этого устройства, а также узнаем последствия эксплуатации автомобиля без него.
Функции и назначение регулятора тормозных сил
“Колдун” применяется для автоматического изменения давления тормозной жидкости в задних тормозных цилиндрах автомобиля в зависимости от нагрузки, действующей на автомобиль в момент торможения. Регулятор давления задних тормозов используется как в гидравлических, так и в пневматических тормозных приводах. Основной целью изменения давления является предотвращение блокировки колес и, как следствие, юза и заноса задней оси.
В некоторых автомобилях для сохранения их управляемости и устойчивости дополнительно к заднему приводу устанавливают регулятор и в приводе передних колес.
Также регулятор используется в целях повышения эффективности торможения порожней машины. Сила сцепления с дорожной поверхностью автомобиля с грузом и без груза будет разной, поэтому необходимо регулировать тормозные силы колес разных осей. В случае с груженой и порожней легковой машиной применяются статические регуляторы. А в грузовых автомобилях используется автоматический регулятор тормозных сил.
В спортивных автомобилях используется еще одна разновидность “колдуна” – винтовой регулятор. Он устанавливается в салоне машины и регулирует баланс тормозов непосредственно во время самой гонки. Настройка зависит от погодных условий, состояния дорожного покрытия, состояния шин и т.д.
Устройство регулятора
Следует сказать, что “колдун” не устанавливается на автомобили, оснащенные системой ABS. Он предшествует этой системе и также позволяет в некоторой степени предотвратить блокировку задних колес при торможении.
Что касается расположения регулятора, то в легковых автомобилях он находится в задней части кузова, в левой или правой стороне днища. Устройство соединено с балкой заднего моста при помощи тяги и торсионного рычага. Последний воздействует на поршень регулятора. Вход регулятора соединен с главным тормозным цилиндром, а выход – с задними рабочими.
Конструктивно в легковых автомобилях “колдун” состоит из следующих элементов:
Корпус разделен на две полости. Первая соединена с ГТЦ, вторая – с задними тормозами. При экстренном торможении и наклоне передней части автомобиля посредством поршней и клапанов перекрывается доступ тормозной жидкости к задним рабочим тормозным цилиндрам.
Таким образом регулятор автоматически контролирует и распределяет тормозное усилие на колесах заднего моста. Это зависит от изменения осевой нагрузки. Также автоматический “колдун” способствует ускорению разблокировки колес.
Принцип работы регулятора
В результате резкого нажатия водителя на педаль тормоза, автомобиль “клюет” и задняя часть кузова приподнимается . При этом передняя часть, наоборот, опускается. Именно в этот момент начинается работа регулятора тормозного усилия.
Если задние колеса начнут торможение одновременно с передними появляется высокая вероятность заноса автомобиля. Если же колеса задней оси будут снижать скорость позже передней, то риск заноса будет минимальным.
Таким образом, когда происходит торможение автомобиля, растет расстояние между днищем и задней балкой. За счет рычага отпускается поршень регулятора, который перекрывает магистраль с жидкостью, идущую к задним колесам. В результате колеса не блокируются, а продолжают вращаться.
Проверка и регулировка “колдуна”
Если торможение автомобиля недостаточно эффективное, машину уводит в сторону, происходят частые срывы в занос – то это говорит о необходимости проверки и регулировки “колдуна”. Для проверки необходимо загнать автомобиль на эстакаду или смотровую яму. В таком случае дефекты можно обнаружить визуально. Зачастую обнаруживаются дефекты, при которых отремонтировать регулятор не представляется возможным. Приходится его менять.
Что касается регулировки, то лучше ее проводить, также установив автомобиль на эстакаду. Настройка регулятора зависит от положения кузова. А проводить ее необходимо как в процессе каждого ТО, так и при замене деталей подвески. Регулировка нужна и после ремонтных работ на задней балке или при ее замене.
Техническая информация
Пневмосистема автомобилей и тракторов нормально работает в определенном диапазоне давлений, при изменении давления возможны ее отказы и поломки. Постоянство давления в системе обеспечивает регулятор — об этом агрегате, его типах, устройстве, работе, а также о ремонте и регулировках читайте в статье.
Установка газобаллонного оборудования на ГАЗели — привычная практика, к которой на протяжении последних десяти-пятнадцати лет прибегают многие владельцы этих автомобилей. А совсем недавно — в 2012 году — «Группой ГАЗ» был начат серийный выпуск специальных газовых двигателей и газомоторных ГАЗелей, о которых пойдет речь в этой статье.
В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.
Замена и регулировка регулятора давления тормозов Газель Некст
Регулятор давления крепится к раме. Он корректирует давление тормозной жидкости в контуре тормозов задних колес, в зависимости от загрузки автомобиля, что повышает курсовую устойчивость при торможении.
Отслеживая через нагрузочную пружину загрузку задней оси, он ограничивает давление жидкости в заднем тормозном контуре. При выходе из строя регулятор заменяется. После замены регулятора или элементов задней подвески необходимо заново отрегулировать положение нагрузочной пружины относительно заднего моста.
Сливаем тормозную жидкость из заднего контура. Отсоединяем нагрузочную пружину от заднего моста.
Ключом «на 12» отворачиваем два штуцера тормозных трубок.
Удерживая болты от проворачивания головкой «на 12», ключом «на 13» отворачиваем две гайки болтов крепления регулятора
Вынимаем болты и снимаем регулятор с автомобиля вместе с кронштейном.
Ключом «на 13» отворачиваем две гайки
Снимаем кронштейн с регулятора
Ключом «на 12» отворачиваем болт-фиксатор
Вынимаем нагрузочную пружину
Извлекаем ось рычага.
Переставив детали на новый регулятор, устанавливаем его в обратной последовательности.
Прокачиваем систему тормозов и регулируем регулятор.
Регулировка регулятора давления тормозов
Ключом «на 13» отворачиваем гайку стойки и отсоединяем нагрузочную пружину от заднего моста.
Опускаем нагрузочную пружину вниз.
Ключом «на 14» отворачиваем контргайку регулировочного болта
ключом «на 10», вращаем регулировочный болт
Устанавливаем расстояние между центром отверстия кронштейна и осью регулятора
Расстояние должно быть в пределах 28–32 мм (для автобусов типа 4×2); 36–40 мм (для автобусов типа 4×4); 13–17 мм (для остальных типов автомобилей).
Удерживая регулировочный болт, затягиваем контргайку.
Закрепляем нижний конец стойки на кронштейне заднего моста.
После регулировки следует проверить работу регулятора, для чего при скорости 50–60 км/ч на твердом сухом дорожном покрытии энергично нажимаем на педаль тормоза, при этом помощник должен стоя сбоку наблюдать за колесами.
При исправном и правильно отрегулированном регуляторе должно наблюдаться небольшое опережение блокировки передних колес относительно задних. Если происходит наоборот, то следует, отвернув контргайку регулировочного болта, отвернуть болт на пол-оборота. Если передние колеса блокируются намного раньше задних, следует завернуть регулировочный болт на пол-оборота и затянуть контргайку.
Замена регулятора
Отсоединяем нагрузочную пружину от заднего моста.
1. Ключом «на 12» отворачиваем два штуцера тормозных трубок.
2. Удерживая болты от проворачивания головкой «на 12», ключом «на 13» отворачиваем две гайки болтов крепления регулятора.
3. Вынимаем болты и снимаем регулятор с автомобиля вместе с кронштейном
4. Ключом «на 13» отворачиваем две гайки
5. Снимаем кронштейн с регулятора.
6. Ключом «на 12» отворачиваем болт-фиксатор.
7. Вынимаем нагрузочную пружину
9. Вынимаем ось рычага
Переставив детали на новый регулятор, устанавливаем его в обратной последовательности.
Прокачиваем систему и регулируем регулятор.
