Степень/класс защиты IP-защита от внешних воздействий пыли, влаги и прочих объектов IP20, IP23, IP44, IP54, IP65, IP66, IP68 и другие ГОСТ 14254 — 2015
Степень защиты IP (International/Ingress Protection Rating) — классификатор степеней защиты, регламентирующий проникновение посторонних объектов: пыли и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).
Все электротехнические устройства имеют определенную степень защиты IP, в зависимости от оборудования установленного на изделии. Электротехническое изделие может содержать разные элементы с разной степенью защиты IP.
Cтепень защиты IP определяется по оборудованию (устройству) с наименьшей степенью защиты IP.
Обозначается степень защиты буквами IP и двумя цифрами, обозначающими степень защиты. Проникновение твердых механических предметов указывается первой цифрой, второй цифрой обозначается стойкость оборудования к воздействию жидкости.
Что такое IP-адрес, маска, хост, адрес сети. Основы
Актуальный стандарт IEC 60529:2013 принят в 2013 году. Действующий в РФ ГОСТ 14254 — 2015 введен 2017.03.01. Он отличается от предыдущего ГОСТ 14254-96 индексом защиты от влаги: в новом действующем ГОСТ 14254 — 2015 принято 10 индексов от 0 до 9. Индекс ipx9 обозначает защиту от струй воды высокой температуры, которая подается под высоким давлением (см. ниже).
Актуальные ГОСТ на степень защиты ip:
- IEC 60529:2013,
- ГОСТ 14254 — 2015, для России (Скачать весь ГОСТ можно тут)
- DIN40050-9,
- DIN EN 60529 (VDE 0470).
Для электротехнических изделий класс защиты задается в виде IP [цифра 1] [цифра 2].
[цифра 1] показывает класс защиты от воздействия сторонних предметов окружающей среды.
Стандартизировано 7 уровней защиты от внешних объектов от 0 до 6:
- «0» — нет защиты от внешних объектов;
- «1» — обшивка обладает защитой от воздействия сторонних предметов диаметром от 50 мм, от соприкосновений оборотной стороны руки;
- «2» — защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами;
- «3» — есть защита от действия посторонних предметов диаметром выше 2,5 мм, проводников, не большого инструмента (ручного);
- «4» — защита от сторонних предметов с диаметром 1 мм и более – это проводники, фиксирующие гайки, болты;
- «5» — полная защита от посторонних предметов, любого размера, неполная защита от загрязнений и пыли (допускается влетание малого количества пыли вовнутрь корпуса, не воздействующее на функциональность устройств внутри электрического щитка);
- «6» — полная защита от различных предметов, полная пыленепроницаемость.
[цифра 2] демонстрирует степень защиты от отрицательного воздействия влаги (воздействие жидкости, сырость).
Бывает 10 степеней защиты корпуса от влаги:
- «0» — нет защиты;
- «1» — оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении;
- «2» — присутствует защита корпуса от капель, угол падения до 15 гр.;
- «3» — присутствует защита от капель, угол падения до 60 гр.;
- «4» — присутствует защита от капель жидкости любой направленности;
- «5» — защита от короткого воздействия потока (струи) жидкости случайного направления;
- «6» — защита корпуса от длительного воздействия сильного потока жидкости (воды) случайной направленности, а также от волн на море;
- «7» — есть защита от пропитки сырости вовнутрь корпуса оборудования при краткосрочном погружении в жидкость (воду) на глубину до 1 м. При этом может быть проникновение небольшого объема жидкости в середину, которое не обнаруживает неблагоприятного воздействия на работоспособность изделий;
- «8» — есть защита от затекания жидкости внутрь изделий при погружении на заданную глубину в течение заданного промежутка времени). Корпус изделий в этом варианте обладает полной водонепроницаемостью;
- «9» — есть защита от попадания горячей струи воды под давлением внутрь изделий.
Степень защиты внешнего корпуса (оболочки) от влияния отрицательного внешнего условия устанавливается на базе выполнения проверки рабочего элемента. Далее даны таблицы с подробной расшифровкой степеней защиты, методов тестирования и последовательностей их выполнения.

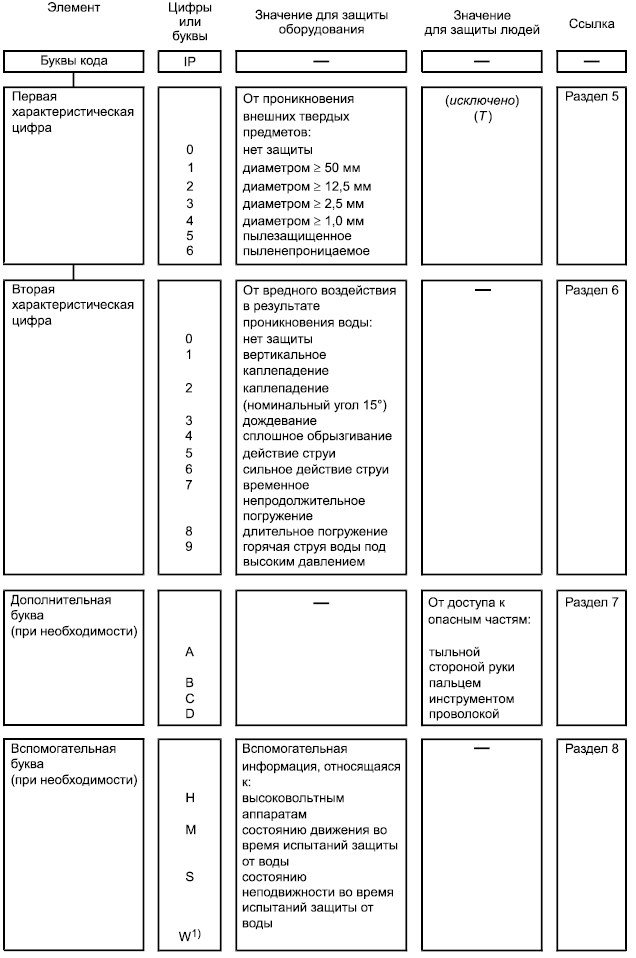

Для удобного представления классификация ip защиты приведена на рисунке.
Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.
При прикосновении человека к электрооборудованию различают такие виды защиты:
- «A» — оборотной стороной руки;
- «B» — пальцами рук;
- «C» — ручным инструментом;
- «D» — одиночными проводниками.
Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.
Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.
Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.
- «H» — высоковольтное оборудование,
- «M» — испытание производилось при движении,
- «S» — испытание производилось при стационарном (неподвижном) состоянии.
«M» и «S» обычно применяют для оборудования с подвижными элементами.
Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами — IP 20С, IP 67S, IP 55DS.
Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия.
Примеры использования букв в коде IP
С помощью следующих примеров пояснены использование и значение букв кода IP.
- IPXX — отсутствие букв, отсутствие дополнений;
- IPX5 — опущена первая характеристическая цифра;
- IP2X — опущена вторая характеристическая цифра;
- IP20C — использована одна дополнительная буква;
- IPXXC — опущены обе характеристические цифры, использована одна дополнительная буква;
- IPX1C — опущена первая характеристическая цифра, использована одна дополнительная буква;
- IP3XD — опущена вторая характеристическая цифра, использована одна дополнительная буква;
- IP23S — использована одна вспомогательная буква;
- IP21CM — использованы одна дополнительная и одна вспомогательная буквы;
- IPX5/IPX7 — обозначение двух степеней защиты одной оболочки двойного использования: защита от действия струй и защита от временного (непродолжительного) погружения.
Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость. При таких условиях может быть дана такая маркировка – IP 65 / IP 67.
Таблицы степпени защиты IP
Защита от внешних твердых предметов
В таблице 2 приведены краткое описание и определения степеней защиты оболочек от проникновения в них внешних твердых предметов, в том числе пыли.
Перечисленные в таблице 2 степени защиты следует нормировать только с использованием первой характеристической цифры, а не с помощью краткого описания или определения.
Защита от попадания внешних твердых предметов предполагает, что щупы-предметы, указанные в таблице 2 до цифры 2 включительно, не проникают в оболочку полностью. Это означает, что наибольший диаметр сферы не должен проходить через отверстие в оболочке. Щупы-предметы, которые соответствуют цифрам 3 и 4, не должны проникать в оболочку.
Пылезащищенные оболочки, соответствующие цифре 5, могут пропускать при определенных условиях ограниченное количество пыли. Пыленепроницаемые оболочки, соответствующие цифре 6, не должны допускать проникновения какой-либо пыли.
Примечание — Оболочки, отнесенные к первой характеристической цифре от 1 до 4, обеспечивают защиту от проникновения внешних твердых предметов правильной или неправильной формы, если какой-либо из трех взаимно перпендикулярных размеров предмета превышает соответствующее значение, указанное в графе «Степень защиты. Определение» таблицы 2.
Таблица 2 — Степени защиты от внешних твердых предметов, обозначаемые первой характеристической цифрой
Первая характе-
ристическая цифра
Степень защиты
Краткое описание
Определение
0
1
Защищено от внешних твердых предметов диаметром больше или равным 50 мм
Щуп-предмет — сфера диаметром 50 мм — не должен проникать полностью
2
Защищено от внешних твердых предметов диаметром больше или равным 12,5 мм
Щуп-предмет — сфера диаметром 12,5 мм — не должен проникать полностью
3
Защищено от внешних твердых предметов диаметром больше или равным 2,5 мм
Щуп-предмет диаметром 2,5 мм не должен проникать ни полностью, ни частично
4
Защищено от внешних твердых предметов диаметром больше или равным 1,0 мм
Щуп-предмет диаметром 1,0 мм не должен проникать ни полностью, ни частично
5
Проникновение пыли исключено не полностью, однако пыль не должна проникать в количестве, достаточном для нарушения нормальной работы оборудования или снижения его безопасности
6
Пыль не проникает в оболочку
Наибольший диаметр щупа-предмета не должен проходить через отверстие в оболочке.
Степени защиты от проникновения воды, обозначаемые второй характеристической цифрой
Вторая характеристическая цифра обозначает степень защиты, обеспечиваемую оболочками в отношении вредного воздействия на оборудование в результате проникновения воды.
Испытания для второй характеристической цифры проводят с использованием пресной воды. Реальная степень защиты может оказаться неудовлетворительной, если операции очистки изделий проводились с использованием горячих струй воды под высоким давлением вне рамок требований второй характеристической цифры 9 и (или) с использованием растворителей.
В таблице 3 приведены краткое описание и определение защиты для каждой степени, представленной второй характеристической цифрой.
Перечисленные в таблице 3 степени защиты следует нормировать только с использованием второй характеристической цифры, а не с помощью краткого описания или определения.
Испытания нормированы в разделе 14.
Предполагается, что обозначение второй характеристической цифрой от 0 до 6, 9 означает соответствие одновременно всем требованиям для меньших цифр. При этом не обязательно проводить испытания на установление соответствия какой-либо из более низких степеней защиты, если очевидно, что результаты таких испытаний будут заведомо удовлетворительными.
Принимается, что оболочки, обозначаемые только одной характеристической цифрой 7 либо 8, непригодны для выдерживания воздействия струй воды (обозначаемых второй характеристической цифрой 5, 6 или 9) и не должны удовлетворять требованиям цифр 5, 6 или 9, за исключением случаев двойного (тройного) кодирования, как указано ниже:
Оболочка успешно выдерживает испытания на воздействие
Обозначение и маркировка
Степень использования
струи воды, вторая характеристическая цифра
временного (непродолжительного) или длительного погружения в воду, вторая характеристическая цифра
