Извещатель пожарный тепловой максимальный ИП101-1А (далее – извещатель) соответствует требованиям НПБ 76-98 и предназначен для выдачи сигнала в шлейф пожарной сигнализации (ШПС) путем замыкания шлейфа при достижении температуры окружающего воздуха порогового значения.
Извещатель предназначен для непрерывной круглосуточной работы в закрытых отапливаемых помещениях.
Извещатель рассчитан на совместную работу с приемно-контрольными приборами (ПКП), воспринимающими сигнал о замыкании (ШПС) и имеющими шлейф постоянного или знакопеременного тока.
Извещатель не предназначен для использования в химически агрессивных средах.
Исполнение извещателя – обыкновенное по ГОСТ 12997-84. Вид климатического исполнения – УХЛ категории 3.1 по ГОСТ 15150-69 для работы в диапазоне температур от 0ºС до + 50ºС и относительной влажности воздуха до 95% при температуре +35ºС.
Основные технические характеристики
- Номинальное значение температуры срабатывания извещателя +70ºС. Отклонение температуры срабатывания извещателя от номинального значения – не более 5%.
- Инерционность срабатывания извещателя (время нарастания температуры среды от +25С до момента срабатывания извещателя) при скорости нарастания температуры 30ºС/мин находится в пределах 39. 162 сек. Инерционность срабатывания извещателя при скорости нарастания температуры 3ºС/мин находится в пределах 433. 1120 сек.
- Электропитание извещателя осуществляется по ШПС непосредственно от ПКП. Диапазон питающих напряжений от 10 до 25 В.
- Потребляемый ток в дежурном режиме не более 50 мкА.
- Защищаемая поверхность не менее 25 кв.м.
- Индикация дежурного и тревожного режимов.
Конструктивно извещатель выполнен в пластмассовом корпусе, состоящем из основания и декоративной защитной крышки с выступающим решетчатым отсеком. На основании размещены две винтовые клеммы для подключения извещателя к линии ШПС и электронный блок с термочувствительным элементом. На краях декоративной крышки имеются два крепежных отверстия для монтажа извещателя на защищаемом объекте.
Схема подключение МПН
Схема включает в себя диодный мост, релаксационный автогенератор, пороговый электронный самоблокирующийся ключ, термочувствительный элемент и светодиодный индикатор.
Температура внешней среды измеряется извещателем дискретно, в течение коротких измерительных импульсов, следующих с периодом в несколько секунд. Каждый измерительный импульс вызывает короткую вспышку светодиода. При достижении порогового значения температуры среды импульс большой амплитуды переводит ключ в устойчивое замкнутое состояние. Ток ключа через светодиод и диодный мост закорачивает ШПС, что вызывает непрерывное свечение светодиода и срабатывание приемно-контрольного прибора.
ПАСПОРТ
Извещатели пожарные тепловые максимальные ИП 101-1А-А1, ИП101-1А-А3 (далее – извещатели) предназначены для работы в составе систем автоматических установок пожаротушения и пожарной сигнализации .По температуре и времени срабатывания извещатели ИП 101-1А-А1 и ИП 101-1А-А3 относятся соответственно к классам А1 и А3 НПБ 85-2000.Извещатели рассчитаны на непрерывную круглосуточную работу в закрытых отапливаемых помещениях совместно с приемно-контрольными приборами, имеющими шлейф пожарной сигнализации (ШПС) постоянного или знакопеременного тока. Полярность подключения извещателя к ШПС может быть произвольной. Извещатели ИП 101-1А-А1 выдают сигнал «Пожар» в шлейф сигнализации путем увеличения потребляемого тока при превышении температуры окружающего воздуха установленного порогового значения.
ИП-101-Спектрон Монтаж
Извещатель имеет светодиодную индикацию дежурного режима и режима «Пожар».В извещателе реализован микропроцессорный анализ сигнала температурного датчика, позволяющий достигнуть высокой точности и малой инерционности срабатывания во всем диапазоне скоростей нарастания температуры.
В извещателе предусмотрена возможность подключения к ШПС приборов приемно-контрольных охранно-пожарных (ППКОП) «Гранит», «Карат», УОТС-1-1А, «Кварц» без использования внешних ограничительных резисторов. Внешний резистор, подключенный к дополнительному контакту клеммного соединителя, может быть использован для включения в ШПС других ППКОП.
Извещатель ИП 101-1А-А1 не предназначен для использования в химически агрессивных средах.
Исполнение извещателя – обыкновенное по ГОСТ 12997-84 для работы в диапазоне температур от минус 10 С до + 76 С и относительной влажности воздуха до 93 % при температуре + 40 С. Степень защиты извещателя оболочкой IP30 по ГОСТ 14254-96.
Устройство и принцип работы
Конструктивно извещатели выполнены в пластмассовом корпусе, состоящем из основания и декоративной защитной крышки с выступающим решетчатым отсеком. На основании размещены три винтовые клеммы для подключения извещателя к линии ШПС и установки, при необходимости, дополнительного резистора. На краях декоративной крышки имеются два крепежных отверстия для
монтажа извещателя на защищаемом объекте. В дежурном режиме температура внешней среды измеряется извещателем дискретно, в течение коротких интервалов времени, следующих с периодом 6…8 секунд. Каждое измерение сопровождается короткой вспышкой красного светодиодного индикатора. При достижении порогового значения температуры среды извещатель переходит в режим «Пожар». В этом режиме остаточное напряжение (между клеммами 1 и 2) при токе до 20 мА не превышает 8,5 В. Светодиодный индикатор в из-
вещателях ИП 101-1А-А1 и ИП101-1А-А3 дает соответственно двойные и тройные вспышки с частотой 1 Гц.
Извещатели сохраняют состояние «Пожар» после окончания воздействия повышенной температуры. Переход извещателя в дежурный режим работы происходит при отключении напряжения ШПС на время не менее 2 секунд.
Любое помещение — офис, магазин, квартира или склад, постоянно подвергается риску возникновения в нем пожара. Его причиной может быть что угодно — замыкание электропроводки, неисправность электроприборов, самовозгорание материала или человеческий фактор. Любому владельцу недвижимости хочется сберечь свое имущество от уничтожения.
Для организаций определенного рода деятельности, наличие пожарной сигнализации является обязательным условием для открытия предприятия и осуществления работы. Возникает вполне закономерный вопрос: как оборудовать пожарную сигнализацию на объекте недорого, надежно и в соответствии с существующими требованиями. Ответом на такой вопрос может быть установка извещателя ИП 101-1А. Данный прибор совмещает в себе надежность, простоту и ценовую доступность.
Предназначение и область применения
Пожарные извещатели ИП 101-1А-А3 и ИП 101-1А-А1 предназначаются для выявления признаков возгорания в отапливаемых теплых помещениях. Подача тревожного сигнала происходит при повышении температуры выше порога, заданного датчику. Извещатели имеют круглосуточный режим работы. Презентабельный внешний вид (небольшой цилиндр из белого пластика) дает возможность их монтажа в помещениях самого высокого статуса.
Извещатели работают вместе с другими контрольными датчиками в системе охранно-пожарной сигнализации. Их конструкция предусматривает возможность подключение к любому шлейфу постоянного тока.
Тепловые извещатели ИП 101 1А могут быть смонтированы в таких помещениях:
- в складах и хранилищах различного назначения;
- в офисах и государственных учреждениях;
- в кабинетах руководящего состава;
- в банках и почтовых отделениях;
- в кафе, магазинах и ларьках;
- в квартирах и гаражах.
Приборы срабатывают только на тепло, не реагируя на источники света, дым или газ.
Устройство и принцип действия
Извещатель ИП 101 1А является компактным прибором, имеющим довольно простое, но функциональное устройство
Он состоит из следующих деталей:
- Корпус. Корпус состоит из основания и крышки с отверстиями для воздуха. Основание оборудовано клеммами для подключения прибора к шлейфу сигнализации.
- Электронный блок. Он имеет световой индикатор, термочувствительный элемент, электронный запирающий ключ и электрическую диодную схему.
Сканирование пространства проводится в автоматическом режиме путем периодического направления импульсов в термоэлемент. При достижении контрольной температуры, возникший импульс вызывает замыкание в цепи, сигнал от которого поступает на контрольную аппаратуру. Светодиод при этом светится непрерывно, указывая местонахождение сработавшего датчика.
Особенности прибора
Тепловые извещатели серии ИП 101 выгодно отличаются от тепловых датчиков других конструкций. В них нет плавких соединений и биметаллических лепестков, которые не отличаются высокой надежности и часто дают ложные сигналы.
Кроме этого, данные приборы обладают следующими особенностями:
- сигнал от температурного датчика анализируется микропроцессором;
- подача тревожного сигнала осуществляется за счет изменения электрических параметров;
- наличие светового индикатора, который подает соответствующие режиму работы сигналы;
- активный анализ температуры воздуха в помещении;
- получение питания напрямую через шлейф;
- отсутствие необходимости полярного подключения;
- адаптация к электрическим параметрам контрольно-приемных приборов пожарных систем.
Оформление крышки позволяет эстетично и гармонично размещать прибор в различных помещениях.
Достоинства и недостатки
Как и у любого технического изделия, у тепловых извещателей есть свои плюсы и минусы.
К достоинствам изделия можно отнести такие показатели:
- высокая скорость проверки состояния температуры (каждые 6 сек.);
- точность выдержки порога срабатывания за счет измерения силы тока;
- отсутствие ненадежных механических реле;
- нет необходимости установки отдельной линии питания;
- отсутствие полярности подключения;
- не требуется регулировки сопротивления прибора при подключении к охранным системам;
- быстрый возврат в дежурный режим после срабатывания;
- небольшой вес и размер, что позволяет размещать прибор на тонких основаниях без закладных деталей;
- доступная цена (на сегодняшний день — в пределах 150-225 рублей).
К недостаткам изделий данной серии можно отнести такие:
- извещатели не могут работать на морозе;
- химически активная среда является препятствием для установки датчиков;
- нет возможности использования извещателя в GSM-системах.
Несмотря на незначительные минусы, извещатели ИП 101 пользуются заслуженной популярностью и спросом.
Основные технические характеристики
Извещатель ИП 101 1А имеет такие технические характеристики, на которые следует обратить внимание потенциальным покупателям:
- вес — 90-100 гр;
- размер — 60-65×25-30 мм;
- напряжение питания — 10-25 В;
- рабочая температура — от 0°С до + 76°С;
- температура срабатывания — + 70°С (± 6°С);
- время срабатывания — 90-600 сек (в зависимости от скорости повышения температуры);
- площадь покрытия — 25 м;
- возврат в дежурный режим после отключения — 2 сек;
- относительная влажность воздуха в помещениях — до 95%;
- средний срок службы — 10 лет.
Изготовитель дает гарантию на извещатель в течение 36 месяцев после установки.
Установка тепловых извещателей
Приборы могут устанавливаться одновременно с другими контрольными датчиками, а также после их монтажа. Количество устанавливаемых извещателей зависит от технических возможностей охранной системы.
Крепление приборов проводится к потолку, так как при возгорании в этом месте бывает самая высокая температура.
На заметку: Датчик от датчика устанавливается на расстоянии не более 5 м по всей площади потолка.
Монтировать извещатели можно на любом материале. Это может быть бетон, дерево, гипсокартон или пластик. Для мягких материалов используются саморезы по дереву, для твердых — пластиковые дюбеля и саморезы.
После подключения проводов проводится закрепление основания корпуса на потолке и закрытие крышки. Подключение приборов в цепи проводится параллельно.
Обслуживание приборов проводится ежеквартально и включает в себя такие действия:
- Внешний осмотр на предмет выявления механических повреждений на корпусе датчика и линии шлейфа.
- Проверка надежности крепления датчика на основании.
- Очистка прибора от пыли и грязи. Следует обратить внимание на очистку решеток, через которые воздух поступает на датчик.
- Проверка прочности соединения проводов на клеммах.
- Проверка работоспособности устройства.
При выявлении неисправности прибор высылается на завод изготовитель с соответствующими пояснениями, а на его место подключается новый извещатель.
Источник: dacha1.ru

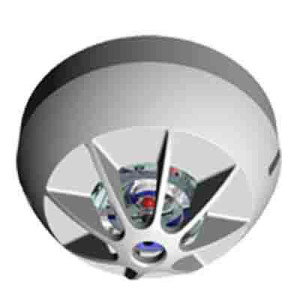

Извещатель пожарный
В извещателе реализован метод прямого измерения температуры и вычисления скорости ее увеличения, что определяет высокую надежность срабатывания при отсутствии ложных тревог. Порог срабатывания максимальный 58°С, дифференциальный 8°С/мин (класс A1R).
Общая характеристика
- При разработке пожарных извещателей серии ECO1000 были учтены особенности построения и эксплуатации системы пожарной и пожарно-охранной сигнализации в России:
- Обеспечена совместимость практически с любыми пожарными приемно-контрольными приборами (ПКП), в том числе и со знакопеременным напряжением в шлейфе сигнализации, например, с «ППК-2», «РАДУГА», Луч, «СИГНАЛ-20П», «ВЭРС-ПК», УОТС, РУБЕЖ.
- Расширенный диапазон рабочих температур извещателей серии ECO1000 от — 30°С до +70°С обеспечивает работу в отапливаемых и неотапливаемых помещениях.
- Широкий диапазон рабочих напряжений питания, от 8 до 30 вольт, позволяет использовать извещатели серии ECO1000 в системах пожарной и пожарно-охранной сигнализации.
- Извещатели серии ECO1000 устанавливаются:
— в базовые основания Е1000R (база с резистором);
— в базовые основания Е1000В (база без резистора);
— в розетки от ДИП через адаптер Е1000А. - Релейные базы Е412NL, Е412RL и устройства согласования от SYSTEM SENSOR M412NL, M412RL, M424RL позволяют подключать извещатели серии ECO1000 к ПКП охранно-пожарных сигнализаций с четырехпроводной схемой включения, например, Vista, DSC, Napco, C Пожар» для проверки системы.
- Удобный новый съемник ХR-1000 с телескопической штангой позволяет быстро установить и снять извещатели серии ЕСО1000 на высоте без использования лестниц.
- Для защиты дымовых камер от пыли извещатели поставляются с надетыми на них пластмассовыми технологическими крышками.
- Базовые основания защищают извещатели серии ECO1000 от несанкционированного извлечения и обеспечивают надежное крепление в условиях транспортной тряски при их установке на подвижных объектах.
- Использование печатной платы с экранирующим слоем повысило устойчивость датчика к воздействию внешних электромагнитных помех.
- Высокая защита от коррозии обеспечена герметизацией электронной схемы и полимерным покрытием печатной платы.
- Имеет сертификаты ССПБ, ГОСТР.
Описание
Извещатель пожарный тепловой максимально-дифференциальный предназначен для обнаружения очагов загорания, сопровождающихся увеличением температуры окружающей среды. Извещатель активизируется при скорости повышения температуры в месте его установки 8°С в минуту и более, либо при достижении температуры равной 58°С в случае медленного ее увеличения. В извещателе реализован метод прямого измерения температуры и скорости ее увеличения, что определяет высокую надежность срабатывания, при отсутствии ложных тревог.
В извещателе используется специализированная интегральная микросхема «АSIC ECO1000», разработанная компанией SYSTEM SENSOR совместно с ведущей швейцарской фирмой EM MICROMARIN. Эта аналого-цифровая микросхема, обеспечивающая широкий набор функций, позволила в два раза сократить количество дискретных элементов и повысить надежность датчика. Электрическая схема извещателя «ECO1005» полностью выполнена на элементах поверхностного монтажа (SMD), что позволило исключить ручной труд и возможные ошибки при монтаже.
Извещатели серии ECO1000 адаптированы для работы с приемно-контрольными приборами со знакопеременным напряжением в шлейфе сигнализации такими, как «ППК-2», «РАДУГА», Луч, РУБЕЖ и т.д. Адаптеры E1000А для установки в розетки от ДИП позволяют провести модернизацию пожарной системы сигнализации путем простой замены устаревших, неэффективных датчиков на извещатели серии ECO1000. Кроме того, специально для ПКП с 4-х проводной схемой включения компания SYSTEM SENSOR выпускает релейные базы Е412NL, Е412RL и модули согласования M412RL, M412NL, M424RL, к выходам которых можно подключать обычные двухпроводные шлейфы с извещателями серии ECO1000. Базы Е412NL, Е412RL рассчитаны на номинальное напряжение 12 В. Эти технические решения и широкий диапазон рабочих напряжений питания, от 8 до 30 вольт, обеспечивают совместимость извещателей серии ECO1000 практически с любым типом ПКП пожарной и охранно-пожарной сигнализации.
Для визуальной индикации состояния извещателя установлен светодиод красного цвета, со световодом, обеспечивающим широкую диаграмму направленности излучения и высокую яркость свечения в режиме «Пожар» при любом рабочем напряжении питания. Предусмотрена возможность включения светодиодного выносного оптического сигнализатора (ВОС), постоянная яркость свечения которого обеспечена стабилизацией его тока.
Допускается подключение одного ВОС к нескольким извещателям серии ЕСО. Светодиод ВОС подключается непосредственно к контактам базы без резистора, может использоваться выносной индикатор типа RA400Z. В извещателях серии ECO1000 применен новый способ включения теста не требующий лестниц, шестов и других громоздких приспособлений, посредством передачи кодированного сигнала с лазерного тестера ЛТ на светодиод датчика. Режим «Пожар» сохраняется и после рассеивания дыма, возврат в дежурный режим производится кратковременным отключением напряжения питания.
Все базовые основания позволяют защитить извещатели серии ECO1000 от несанкционированного извлечения и обеспечивают надежное крепление в условиях транспортной тряски при их установке на подвижных объектах. После активизации функции защиты извещатель может быть снят только с использованием инструмента в соответствии с инструкцией.
Широкий диапазон рабочих температур извещателей : от — 30°С до +70°С и высокая защита от коррозии, обеспеченная герметизацией электронной схемы и полимерным покрытием печатной платы, позволяют их устанавливать в отапливаемых и неотапливаемых помещениях.
Для защиты от пыли извещатели поставляются с надетыми на них пластмассовыми технологическими крышками желтого цвета. При вводе в эксплуатацию пожарной сигнализации эти крышки должны быть сняты с извещателей.
Технические характеристики
| Температура срабатывания при медленном ее повышении | 58°C |
| Скорость повышения температуры, при которой срабатывает извещатель | 8°C/мин. и более |
| Класс теплового канала | A1R |
| Помехоустойчивость (по НПБ 57-97): | |
| — к наносекундным импульсам напряжения | 2 степень жесткости |
| — к электростатическому разряду | 2 степень жесткости |
| — к электромагнитному полю | 3 степень жесткости |
| Рабочее напряжение | от 8 до 30 В |
| Номинальный ток в дежурном режиме, не более | 80 мкА |
| Допустимый ток в режиме «Пожар», не более | 50 мА |
| Высота с базой Е1000В | 50 мм |
| Диаметр | 102 мм |
| Вес (без базы) | 75 г |
| Диапазон рабочих температур | -30°C +70°C |
| Допустимая относительная влажность | 95% (без конденсации) |
| Степень защиты оболочки извещателя | IP20 |
| — при использовании монтажного комплекта WB-1 | IP23 |
Назначение базовых оснований и схемы подключения к ПКП
 |  |
Базы Е1000B без резисторов предназначены для подключения извещателей серии ECO1000 по двухпроводной схеме к однопороговым ПКП (без распознавания двух сработавших извещателей в шлейфе) с ограничением по току шлейфа на уровне не более 50 мА.
 |  |
Базы Е1000R с резисторами 1 кОм предназначены для подключения извещателей серии ECO1000 по двухпроводной схеме к двухпороговым ПКП, или к однопороговым ПКП с ограничением по току шлейфа на уровне более 50 мА. Возможно изготовление баз E1000RX с резисторами других номиналов под заказ от 500 штук.
 |  |
Базы E412RL, E412NL с реле предназначены для подключения извещателей серии ECO1000 по 4-х проводной схеме к охранно-пожарным ПКП. Выходной сигнал ПОЖАР формируется переключением контактов реле. Возможно использование либо нормально замкнутых, либо нормально разомкнутых контактов. База E412RL сохраняет режим ПОЖАР извещателя серии ЕСО1000 до сброса по цепи питания.
База E412NL имеет функцию автоматического сброса режима ПОЖАР извещателя. Базы E412RL и E412NL рассчитаны на номинальное напряжение питания 12В. Для контроля снятия пожарного извещателя и исправности шлейфа питания в качестве оконечного элемента шлейфа необходимо использовать релейный модуль EOLR1 производства Систем Сенсор.
Источник: z96.ru
ИП 101-1А-А1 Извещатель пожарный тепловой максимальный Сибирский Арсенал
Тепловой максимальный с внутренним индикатором, 2-х провод., t-сраб.+54. +65°С, U-шс 10. 25В, I-потр. 60 мкА, IP30, t-раб.-30. +76С, D62х34мм Предназначен для работы в составе систем автоматических установок пожаротушения и пожарной сигнализации.
Извещатель рассчитан на непрерывную круглосуточную работу в закрытых отапливаемых помещениях совместно с приемно-контрольными приборами, имеющими шлейф пожарной сигнализации постоянного или знакопеременного тока. Полярность подключения извещателя к шлейфу сигнализации может быть произвольной. Извещатель выдает сигнал «Пожар» в шлейф сигнализации путем увеличения потребляемого тока при превышении температуры окружающего воздуха установленного порогового значения.
Информация о характеристиках, внешнем виде и комплектации товара носит справочный характер и основана на последних доступных на момент публикации сведениях. Характеристики и комплектация могут быть изменены фирмой-производителем без предварительного уведомления.
