Извещатель пожарный тепловой многоточечный ИП 102-2Х2 в составе: Блок сопряжения БС (БС(А) «Addi-T», БС(М) «Multi-T»); Датчик пожарный тепловой термоэлектрический ДПТ (ДПТ-R, ДПТ-А, ДПТ-К, ДПТ-М); Коробка коммутационная КК (КК-01, КК-02); Устройство контроля конечное УКК; Датчик пожарный термоэлектрический точечный ДПТ-Т (трюмный); Датчик тепловой контактный ДТК (ДТК 1.02, ДТК 2.02); Устройство контроля сигнала «Норма» УКСН, ТУ 25-0909.0010-93 с изм. 41 «Извещатель пожарный тепловой многоточечный ИП 102-2Х2. Технические условия»
Срок службы или ресурс продукции
Условия и сроки хранения, срок службы (годности) указаны в эксплуатационной документации. Сертификат распространяется на продукцию, изготовленную с 30.06.2021 (дата изготовления отобранных образцов, прошедших испытания)
Самый крутой прибор Рокот 2. Оповещения пожарной сигнализации. Подключение и принцип работы.
Тип сертификата
Сертификат соответствия требованиям технического регламента Евразийского экономического союза (технического регламента Таможенного союза)
Тип объекта сертификации
Регламенты
ТР ЕАЭС 043/2017 О требованиях к средствам обеспечения пожарной безопасности и пожаротушения
Группа продукции ЕАЭС
Извещатели пожарные, извещатели пожарные ручные
Коды ОКПД2
26.30.50.121 — Извещатели пожарные
Коды ТН ВЭД ЕАЭС
853110 — Устройства сигнализационные охранные или устройства для подачи пожарного сигнала и аналогичные устройства
Производитель и заявитель
Полное наименование
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ НАУЧНО-ПРОИЗВОДСТВЕННАЯ ФИРМА «СПЕЦСИСТЕМЫ»
Статус
Дата регистрации
24 декабря 1993 г.
Адрес
170028, РОССИЯ, ОБЛАСТЬ ТВЕРСКАЯ, Г. ТВЕРЬ, ПР-КТ ПОБЕДЫ, Д.71-Б
Регион
Основной вид деятельности
Производство коммуникационного оборудования
Источник: xn—-7sbhaldrafo0catmhegeecb4a9nme.xn--p1acf
ИП102–1В1х2 извещатель пожарный тепловой двухзонный
Предназначен для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.
Извещатель удовлетворяет требованиям «Правил классификации и постройки морских судов».
Извещатель имеет два независимых канала измерения в одном корпусе, каждый канал измерения имеет свой кабельный термодатчик, что позволяет установить чувствительный элемент термодатчиков в разных зонах помещения (помещениях).
В одном корпусе — два тепловых извещателя для двух контролируемых зон.
Инструкция для настройки Smart-кассы 2 в 1
Предназначен для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.
Извещатель удовлетворяет требованиям «Правил классификации и постройки морских судов».
Извещатель имеет два независимых канала измерения в одном корпусе, каждый канал измерения имеет свой кабельный термодатчик, что позволяет установить чувствительный элемент термодатчиков в разных зонах помещения (помещениях).
В одном корпусе — два тепловых извещателя для двух контролируемых зон.
- Технические характеристики
- Комплект поставки
- Структура обозначения
- Техническая документация
Характеристики
Значения
состоит из корпуса с крышкой и двух гибких герметичных кабельных термодатчиков (защитная арматура термодатчика – коррозионностойкая сталь 12Х18Н10Т).
Длина кабельного термодатчикаа, L, м
0,5…50 ( определяется при заказе)
Диаметр кабеля термодатчика
Минимально допустимый радиус изгиба кабеля
Степень защиты оболочки
Температура срабатывания, °C
Напряжение питания постоянного тока или от источника знакопеременного напряжения (частотой не более 2Гц со скважностью 0,8-0,9),В
Номинальное напряжение питания
Максимальный потребляемый ток в дежурном режиме, мА
Температура среды, °С
Извещатели поставляются с кабельными вводами различных исполнений:
для присоединения бронированного кабеля (Б),
для открытой прокладки присоединяемого кабеля (К),
для трубной прокладки кабеля (Т) с присоединительной резьбой G¾, (возможна поставка с присоединительной резьбой G½)
для прокладки кабеля в металлорукаве Герда-МГ через соединитель Герда-СГ .
Диаметр вводимых кабелей, мм
8 – 10, 10 – 12 и 12 – 14мм.
Извещатели предназначены для крепления на стене.
Способ подключения в шлейф ПКП
Для индикации режима «Пожар»
первый канал измерения — красный светодиод, второй канал – зелёный (мигают с частотой 0,5…2Гц). Светодиоды размещены на боковой стороне корпуса извещателя.
Габаритные размеры, мм
Извещатели имеют взрывобезопасный уровень взрывозащиты и могут применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99.
Они работоспособны в течение 1 часа при температуре, °С:
- для корпуса ИП102–1В1х2 с электронной схемой ………………85
- каждого кабельного термодатчика ИП 102–1В1х2 ………..380
Максимальная температура, после воздействия которой в течение 2 минут Извещатели сохраняют работоспособность:
- для корпуса ИП102–1В1х2 с электронной схемой ………95
- конца каждого кабельного термодатчика Извещателя …………400
При выпуске из производства каждый канал измерения извещателя настраивается на класс (конкретную температуру срабатывания) в соответствии с заказом, например В (70°С) и С(90°С).
В электронной схеме каждого канала измерения установлен нормально разомкнутый ключ, который замыкается при достижении заданной температуры срабатывания (режим «Пожар»).
Ток через каждый канал измерения в режиме «Пожар» (ключ замкнут) находится в диапазоне от 2 до 7 мА.
Ток через каждый канал измерения в режиме «Пожар» (ключ замкнут) регулируется добавочным резистором на клеммной колодке. Резистор устанавливается потребителем.
При питании знакопеременным напряжением при срабатывании ключа возрастает потребление только по положительной составляющей питающего напряжения.
Извещатель может использоваться с приёмоконтрольными приборами типа ППК2, УОТС, «Аккорд», «Рубин», «Старт–4», «Яхонт» и др.

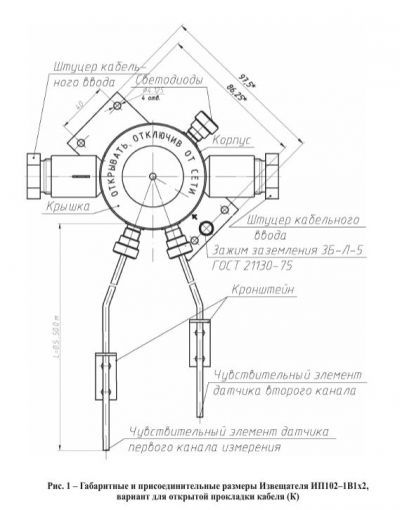

Рис.1 Габаритные размеры

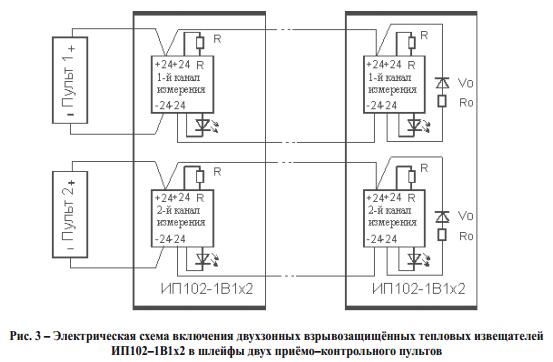

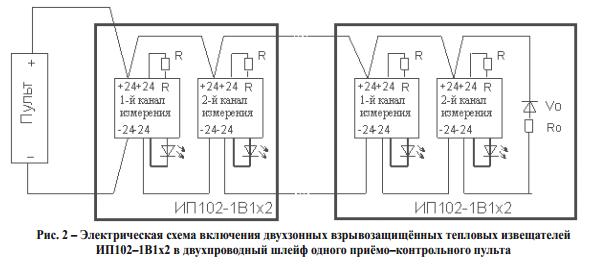

Рис. 2-3 Электрические схемы
Обозначение
документа
Наименование
Кол.
Примечание
со штуцерами в соответствии с заказом: — под
прокладку открытого кабеля;
— под прокладку кабеля в трубе с присоедини-
тельной резьбой G3/4-В или G1/2-В;
— под бронированный кабель
— под прокладку кабеля в металлорукаве Герда-
МГ-16 или Герда-МГ-22
для ИП102-1В всех моделей
для ИП102-1В1х2- дополнительный кронштейн
на каждый Извещатель
Руководство по эксплуа-
на каждые 15 шт Извещателей, поставляе-
Блок сопряжения для извещателя ИП 102-2×2 Спецсистемы БС (пластмассовый корпус)
Особенности:Блок сопряжения, ExiallCT6, IP54 в пластиковым корпусе для ИП102-2х2.
Базовая единица
Маркировка взрывозащиты
Производитель
Спецсистемы
Степень защиты
Тип извещателей
Пожарные тепловые взрывозащищенные
