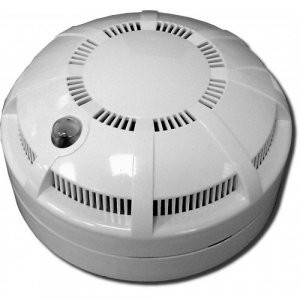

Извещатель пожарный дымовой оптико-электронный ИП 212-45 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Область применения извещателя распространяется, в основном, на объекты коммерческого характера, такие как промышленные помещения, гостиничные комплексы, рестораны, кафе, магазины, административные здания, торговые центры, офисные помещения, коттеджи и многие другие.
КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
Извещатель пожарный ИП 212-45 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.
Извещатель пожарный дымовой ИП212 27СИ
| Состояние индикатора | Индикация |
| Дежурный режим | Мигание оптического индикатора с периодом (5 ± 1) с |
| Режим «Пожар» | Постоянное свечение оптического индикатора |
Схема подключения извещателя по 2-х проводному шлейфу:
Извещатель пожарный ИП 212-45 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство монтажа и простоту обслуживания извещателя. Съемная дымовая камера позволяет экономить время и обеспечивает удобство обслуживания извещателя.
Контактная база извещателя разработана на основе безвинтовых контактов, что экономит время монтажа и обеспечивает надежность электрического контакта.
Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима «Неисправность» при изъятии датчика из розетки.
Извещатель ИП 212-45 предназначен для круглосуточной и непрерывной работы со следующими приборами:
- ППК-2;
- «Нота», «Сигнал-ВК», «Радуга» , «Луч»;
- ППКОП 0104065-20-1 «Сигнал-20»;
- приборами Гранд Магистр;
- приборами Гранит;
- приборами ВЭРС;
- любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.
Как подключить ИПДЛ ип 212-1
ОСОБЕННОСТИ
Улучшенные потребительские свойства:
— в извещателе применена уникальная микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары, а также новый улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания;
— горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма;
— промигивание светодиода в дежурном режиме;
— удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов;
— корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС, выпускается в любой цветовой гамме по требованию заказчика;
— малые габаритные размеры и евродизайн корпуса;
— безупречная репутация.
Безвинтовой способ крепления проводов:
— БЫСТРОТА крепления проводов уменьшение времени, затрачиваемого на подключение проводов, связано с применением кнопки-зажима;
— НАДЕЖНОСТЬ электрического контакта с течением времени за счет упругого поджима проводов невозможно ослабление зажима;
— КОМПАКТНОСТЬ зажимного устройства соседнее расположение контактов «питание» и «земля» позволяет при подключении извещателя к шлейфу использовать соседние каналы для завода проводов.
— снижение вероятности потери электрического контакта в соединении;
— предусмотрена возможность применения защиты от съема датчика без специального инструмента.
Аэродинамические показатели:
— в извещателе ИП 212-45 значительно уменьшены зазоры между крышкой и дымовой камерой, что значительно улучшает аэродинамические показатели.
Унификация деталей:
— универсальная розетка в конструкции извещателя дает возможность простой взаимозамены с другими извещателями производства Компании «РУБЕЖ» при монтаже ИП 212-41, ИП 212-141, ИП 212-95 и ИП 212-87 (все извещатели на базе безвинтовых контактов).
ТАБЛИЦА ИСПОЛНЕНИЙ ИЗВЕЩАТЕЛЯ ИП 212-45
| Вариант исполнения | Влагозащита | Сетка* | «Пятый контакт»** | ||
| Розетка с круговыми контактами | + | + | + | + | + |
| Розетка с круговыми контактами под винт | + | + | + | + | + |
| Розетка для крепления на подвесной потолок | + | + | + | + | + |
| Розетка для крепления на подвесной потолок под винт | + | + | + | + | + |
Примечание:
*сетка предназначена для дополнительной защиты от мелких насекомых; может устанавливаться как пластиковая,так и металлическая
** устанавливается одна из 3 опций либо УС-01,либо УС-02,либо «Пятый контакт»
Для удобства подключения извещателя к приборам, имеющим функцию определения количества сработавших извещателей (один или два), применяется добавочный резистор или устройство согласования УС-01, установленное в розетку и содержащее резистор 820 Ом (под заказ любой) и контактную колодку.
Номиналы добавочных резисторов для подключения к приборам:
— Сигнал -20, Сигнал-20П — 1,6 кОм ± 5%
— Гранит — 510 Ом ± 5%
— Гранд Магистр — 750 Ом ± 5%
Схемы подключения извещателей к приемно-контрольному прибору с использованием УС-01
(Рубеж) ИП 212-45 «Марко» Извещатель пожарный дымовой оптико-электронный точечный
По адресу Колымское ш. ул., 4 (Меркурий). Приходите мы всегда Вам рады!
- Обзор
- Характеристики
- Отзывы (0)
Извещатель пожарный дымовой оптико-электронный ИП 212-45 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
| Диапазон рабочих температур | -45. +55 °С |
| Чувст-ть ИП соотв-т задым-ти среды, ослабляющей световой поток, в пределах | от 0,05 до 0,2 дБ/м |
| Извещатель сохраняет работоспособность при воздействии :воздушного потока | до 10 м/с |
| Ток потребления в дежурном режиме | не более 45 мкА |
| Частота моргания светодиодного индикатора:в режиме «Пожар» | постоянное свечение |
| Срок службы | 10 лет |
| Питание извещателя | от 9 до 30 В |
| Частота моргания светодиодного индикатора:в дежурном режиме | 1 раз в 5 сек. |
| Вес извещателя | 210г |
| Степень защиты IP | 30 |
| Сопротивление извещателя в режиме «Пожар», не более | 1 кОм |
| Помехоустойчивость (по ГОСТ Р 53325): | 4 степень |
| Габаритные размеры | ?93х46 мм |
| Инерционность срабатывания | не более 9 сек |
| Извещатель сохраняет работоспособность при воздействии фоновой освещенности | до 12000лк |
(Рубеж) ИП 212-45 «Марко» Извещатель пожарный дымовой оптико-электронный точечный отзывы
About this product reviews yet. Be the first!
Источник: magmvs.ru
ИП 212-45 — Датчик пожарный дымовой
Датчик для системы GSM сигнализации, и звещатель пожарный дымовой оптико-электронный « ИП 212-45 » предназначен для обнаружения во згорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя.
На прибор не реагиру ю т изменени я температуры, влажности, на наличие пламени, естественного или искусственного света.
Модель
ИП 212-45
Общая информация
Питание извещателя
Ток потребления в дежурном режиме
не более 45 мкА
Чувствительность извещателя соответствует задымленности окружающей среды,
ослабляющей световой поток, в пределах
Инерционность срабатывания
Сопротивление извещателя в режиме «Пожар», не более
Частота моргания светодиодного индикатора:
в дежурном режиме
в режиме «Пожар»
1 раз в 5 сек.
постоянное свечение
Извещатель сохраняет работоспособность при воздействии на него:
воздушного потока со скоростью
фоновой освещенности
до 10 м/с
до 12000лк
Помехоустойчивость (по ГОСТ Р 53325):
Степень защиты оболочки извещателя
Габаритные размеры
Вес извещателя
Диапазон рабочих температур
Средний срок службы
