1.14. СХЕМЫ ПОДКЛЮЧЕНИЯ ПРИЕМОПЕРЕДАТЧИКА К РЕЛЕЙНЫМ ПАНЕЛЯМ РАЗЛИЧНЫХ ТИПОВ.
1.14.1. Панель высокочастотной защиты ДФЗ-2.
Оперативный ток на приемопередатчик подается через испытательный блок 22И. Орган сравнения фаз — через блок 20И (причем следует учитывать тот факт, что обмоточные данные трансформатора органа сравнения
фаз требуют выставления тока покоя выходного каскада 10мА). Сигнализация неисправности осуществляется с помощью штатного блинкера 9ЭС «накал», который следует переименовать «неисправность в.ч. поста». А вот
для предупредительного сигнала от АК необходимо устанавливать дополнительное указательное реле (на схеме 21ЭС).
Пуск передатчика контактный; должен быть использован нормально открытый контакт, устанавливаемый дополнительно, или выделяемый из состава перекидных на реле 2КР1. Безынерционный пуск не используется (закоротить ХТ3/4 — ХТ3/5).
Вывод защиты от автоконтроля и воздействие на ТМ определяется индивидуально по местным условиям.
Подключение и начальная настройка IP комплектов без PoE
Схема подключения ПВЗ-90М к панели ДФЗ-2 показана на схеме
N______.
1.14.2. Панель высокочастотной защиты ДФЗ-201.
Принцип аналогичен предыдущему случаю. Особенности: ток приема
покоя может быть 10мА или 20мА в зависимости от выполненных отпаек
2-ТО и 2-ТС органа сравнения фаз; пуск передатчика осуществляется от
свободных нормально-открытых контактов реле 1-1РП. Сигнализация неисправности управляет блинкером 2-РУ5 («накал»). Предупредительный сигнал
действует на указательное реле 2-8РУ «предупр. сигнал АК». Безынерционный пуск передатчика от защиты как правило не используется, устанавливается перемычка ХТ3/4 — ХТ3/5. Схема N_____________.
1.14.3. Панель высокочастотной защиты ДФЗ-504.
Оперативный ток на приемопередатчик подается через блок 8БИ. Контактный пуск передатчика осуществляется «сухим» нормально-открытым
контактом реле 1-1РП, а останов — «сухим» открытым замыкающим контактом реле 2-7РП. Безинерционный пуск, как правило, используется. Причес
подключение этих цепей требует вдумчивого отношения: на панелях разных
годов выпуска эти цепи несколько различаются и могут иметь связь с общим «минусом» схемы панели (и, значит, аккумуляторной батареи). Ток
приема покоя должен быть 20мА. Для предупредительной сигнализации необходимо устанавливать дополнительное указательное реле. Схема представлена на схеме N_________.
1.14.4. Панель высокочастотной защиты ПДЭ-2802 (схема N______)
Оперативный ток подается на приемопередатчик через общий с панелью блок испытательный SG4. Сигнализация неисправности (аварийная и
предупредительная) объединяются и действуют на общую сигнализацию неисправности панели. «Общий» панели должен быть увязан с уровнем «-24
ИЗ», а «+15 В» приемопередатчика необходимо подключить на ___________
панели ПДЭ-2802.
Вывод защиты от устройства АК как правило не используется — при
этом следует установить перемычку Х152-Х153 на клеммнике панели
Как подключить IP камеру. Кабель для подключения IP камеры. Изготовление кабеля Passive PoE. DIY
ПДЭ2802. Высокочастотный кабель может подключаться непосредственно на
клеммнике приемопередатчика.
1.15.Минимальный объем работ на панелях при замене
приемопередатчика (программа).
1. Подготовительные работы: выполнена лабораторная наладка приемопередатчика, подготовлены принципиальные и монтажные схемы, протоколы
наладки, подобраны устройства и комплектующие для выполнения директивных материалов.
2. После допуска на рабочее место проверить, что защита ДФЗ-2 выведена по всем выходным цепям: отключение выключателя, пуск
УРОВ, пуск ПА, пуск автоматического осциллографа.
3. Снять с панели ДФЗ-2 оперативный ток, отключив автомат (предохранители) питания ДФЗ.
4. Снять рабочие крышки испытательных блоков панели ДФЗ-2.
5. На клеммнике панели согласно принципиальной схемы и по согласованию с местным релейным персоналом разомкнуть перемычки на
клеммах: +ШС, -ШС, «33-откл», «УРОВ», ПА, осциллограф.
6. Закрыть клеммник панели полотном для предотвращения попадания
стружек и мелких предметов при выполнении монтажа. С этой же
целью с лицевой и задней сторон панели прикрыть испытательные
блоки.
7. Отсоединить монтажные провода от клеммника поста ПВЗ-К (УПЗ-70).
8. Демонтировать пост ПВЗ-К (УПЗ-70).
9. Выполнить необходимую разметку для монтажа приемопередатчика
ПВЗ-90М.
10.Выполнить работы по сверлению на панели.
11.Смонтировать на панели приемопередатчика ПВЗ-90М и указательное
реле (дополнительное).
12.Подключить приемопередатчик и указательное реле согласно схеме
подключения поста ПВЗ-90М к панели ДФЗ-2.
13.В комплекте аппаратов «1» на кодовом реле 2КР1 смонтировать два
дополнительных нормально-открытых контакта. Один из них гибким
проводом подключить на свободные клеммы комплекта.
14.После окончания монтажных работ убрать рабочее место, открыть
клеммник и испытательные блоки.
15.Убедиться, что кнопка «питание» приемопередатчикa отключена. Подать оперток на панель, включив автомат питания ДФЗ (установив
предохранители).
16.Установить рабочие крышки испытательных блоков панели.
17.Проверить правильность полярности опертока на клеммнике приемопередатчика.
18.Включить оперток приемопередатчика кнопкой «бат».
19.Убедиться, что:
— горят светодиоды «+24», «18», «+5» «бат», «МУС», «100 из»,
«24 из»;
— ток приема на приборе поста 40 делений.
20.Проверить взаимодействие приемопередатчика с релейной панелью по паспортам-протоколам и принципиальной схеме.
21.Выполнить проверку основных характеристик приемопередатчика,
сравнить данные с протоколом наладки.
22.Отключить питание приемопередатчика.
23.Проверить параметры срабатывания и время кодовых реле 2КР1 и
2КР5 по указаниям методики ДФЗ-2 (при необходимости осуществить
регулировку).
24.По согласованию с местным релейным персоналом самостоятельно или
совместно выполнить проверку уставок панели и при необходимости
другие работы из числа регламентных при обслуживании панели в
объеме «В».
25.Включить оперток приемопередатчика.
Выполнить комплексную проверку защиты, имитацией коротких замыканий «в зоне» и «вне зоны». Убедиться в правильности действия
защиты.
26.Выполнить проверку параметров вч канала защиты: уровни передачи
и приема сигналов, запасы по перекрываемому затуханию, затухание
вч канала, действие автоконтроля в канале.
27.Проверить правильность подключения цепей манипуляции передатчиков совместно с противоположным концом ВЛ. Для этого запустить
передатчики при поданном на панель переменном токе. Контроль
расположения вч пакетов осуществить по осциллографу и по прибору
(«ток приема»).
Примечание: если на ВЛ имеются отпайки, то обязательно перед
проверкой одновременно с обоих концов ВЛ снимаются
векторные диаграммы токов и сопоставляются между собой.
28.Снять фазную характеристику защиты, проверить углы блокировки,
при необходимости отрегулировать реле органа сравнения фаз.
29.Если на данной ВЛ осуществляется запись вч сигнала на автоматическом осциллографе Н13, то совместно с местным персоналом необходимо выполнить масштабирование сигнала.
Записать контрольную осциллограмму (пуск «своего» передатчика,
«дальнего», совместный пуск; действие автоконтроля).
30.Скорректировать принципиальную схему панели, заполнить паспорта-протоколы и протоколы наладки.
31.На клеммнике панели совместно с местным персоналом установить
снятые по пункту 5 перемычки на клеммнике.
32.Совместно с местным релейным персоналом скорректировать типовую
инструкцию по оперативному обслуживанию ДФЗ-2 с постом ПВЗ-90М.
Провести инструктаж оперативного персонала.
33.В релейном журнале выполнить запись о готовности защиты по вводу
в работу, кратко изложив объем выполненных работ.
34.Сдать релейному персоналу заводскую документацию на приемопередатчик ПВЗ-90М, протокол наладки поста и канала, схему «привязки»
поста к панели, экземпляр инструкции по оперативному обслуживанию защиты (в случае требования релейного персонала).
« Предыдущая страница статьи — Следующая страница статьи
Источник: pokroff.com
Электрическая схема подключения защиты типа ЗЗП 1
Электрические схемы подключения приведены на рисунках 3, 4.
Рисунок 3 — Электрическая схема подключения защиты типа ЗЗП 1
I — подключение к контактам выходного реле защиты;
II — подключение к трансформатору тока нулевой последовательности (ТТНП);
III — то же, через резистор 0,5 Ом.
Рисунок 4 — Электрическая схема подключения вспомогательного устройства типа ВУ 1
Условия эксплуатации
Климатические исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 40°С для исполнения УХЛ4 и от минус 10 до плюс 45°С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 100 Герц с максимальным ускорением 0,25g.
Степень защиты оболочки устройства IP40, а контакных зажимов для присоединения внешних проводникво — IP00 по ГОСТ 14255-69.
Источник: www.elaparat.ru
Извещатель ДИП-90 «Один дома-2» (ИП 212-90) Юнитест

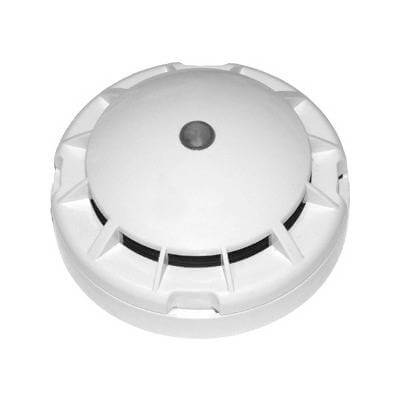

Извещатель пожарный дымовой ДИП-90 (ИП 212-90) «Один дома-2»
