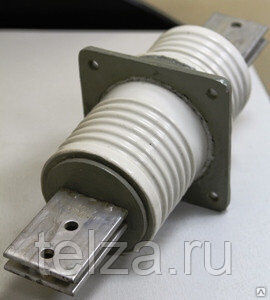

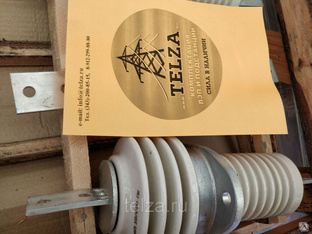

Изолятор проходной керамический ИПУ-10/2000-12,5 УХЛ 1 предназначен для изоляции и проведения токоведущих частей закрытых распределительных устройств, для соединения с открытыми распределительными устройствами или с линиями электропередач на переменное напряжение до 10 кВ, как для работы в атмосфере, так и для закрытых токопроводов.
Структура условного обозначения
- И – изолятор
- П – проходной
- У – усиленное исполнение
- 10 – номинальное напряжение, кВ
- 2000 – номинальный ток, А
- 12,5 – минимальная механическая разрушающая сила на изгиб, кН
- УХЛ – климатическое исполнение по ГОСТ 15150-69
- 1 – категория размещения по ГОСТ 15543.1-89
Устройство и принцип действия

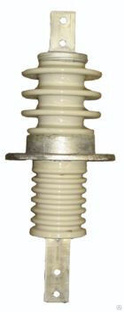

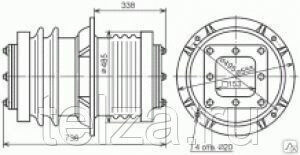

Проходной изолятор состоит из фарфоровой детали, внутри которой проходит токоведущая металлическая шина или группа шин, шина крепится в металлических колпаках. Для крепления изолятора имеется металлический фланец, который непосредственно соединен с самой фарфоровой деталью.
Как определить напряжение ЛЭП по внешнему виду и по количеству изоляторов?
Изолятор проходной армированный изготовлен по ГОСТ 22229-83, ГОСТ 20454-85.
Материал изоляционной части — электротехнический фарфор подгруппы 110 ГОСТ 20419-83 и соответствует требованиям ГОСТ 5862-79.
Арматура изолятора изготавливается из алюминиевых сплавов ГОСТ 1583-93.
Токоведущая шина изолятора изготавливается из алюминия или алюминиевых сплавов ГОСТ 15176-89.
Контактные выводы изоляторов должны обеспечивать присоединение к ним шин распределительных устройств, проводов, кабелей при помощи болтов ГОСТ 15176-89.
Крепежные детали для изоляторов изготавливаются из коррозийно-стойкого материала ГОСТ 17412.
Покрытие арматуры и цементных швов — эмаль ПФ-115 ГОСТ 6465-76, толщина шва должна быть не менее 2 мм.
Герметизация шины в колпаке — эпоксидная эмаль ЭД-16 ГОСТ 10587-84.
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут.
Источник: www.proffkabel.ru
ИП-10/1600-7,5 У3
Изоляторы проходные
Изоляторы проходного вида, предназначенные для монтажа и изоляции токоведущих элементов закрытых РУ электростанций, соединения с линиями электропередач при напряжении более 1000 В. Выпускаются типа ИП и ИПУ. Изготавливаются из алюминия.
Протокол IP: маршрутизация | Курс «Компьютерные сети»
Комплексные поставки товаров для строительства ЛЭП и подстанций
- Обработка и комплектация заказов — от 5 минут
- Производство по вашим чертежам — от 3 дней
- Доставка в любую точку России (ТК)
- Предоставляется гарантия на товары от производителя
Получите консультацию или сделайте заказ
Сбросить все фильтры
Обозначение
все фильтры
- По розничной цене
- По оптовой цене
- По алфавиту
- По группам
Хит продаж
Количество товаров на странице:
Об особенностях установки, свойствах и сериях проходных изоляторов
Проходные изоляторы – устройства, которые используются при креплении и изоляции токоведущих частей закрытых распределительных устройств, их соединении с открытыми РУ или линиями электропередачи.
Особенности монтажа
Проходные изоляторы используются в тех местах, где токоведущие элементы проходят через стены и перекрытия зданий и сооружений или вводятся внутрь металлических корпусов электрооборудования.
В зависимости от типа, рассчитаны на работу в помещениях или на открытом воздухе.
Эксплуатационные свойства
Проходные изоляторы обеспечивают пропускание тока без превышения температуры выше установленной нормы, обладают устойчивостью к механическим деформациям и имеют надёжную конструкцию.
Серии
Про изоляторы ПМА
Устройства серии ПМА – неармированные изделия с керамической электроизоляционной частью, покрытой бесцветной глазурью. Используются в составе электрических аппаратов и распределительных устройств, расположенных внутри помещений.
При транспортировке и монтаже изоляторов серии ПМА необходимо соблюдать особую осторожность.
