Как отсоединить задний фонарь на газели бизнес

Однако учтите, что в задних фонарях применяются лампы с одинаковым цоколем, но разной мощности — 5 и 21 Вт. И это немаловажная мелочь.

Не перепутайте лампы местами: 5-ваттные лампы применяют для габаритных огней, 21 — ваттные устанавливают в указатели поворота и стоп-сигналы.

Если вы установите маломощные лампы в стоп-сигналы и указатели поворота, другие водители попросту не увидят ваших сигналов в ненастную погоду.

А мощные лампы в «габаритах» могут оплавить пластиковый рассеиватель и отражатель фонаря, не рассчитанный на такую тепловую нагрузку, и к тому ж е будут очень мешать водителям, которые едут сзади.

Замена ламп, снятие заднего фонаря

1. Крестообразной отверткой отворачиваем два самореза

Как отсоединить разьем заднего фонаря на газели

2. Снимаем облицовку.

3. Поворачиваем патрон против часовой стрелки

4. Вынимаем патрон с лампой. Заменяем неисправную лампу.

5. Для снятия заднего фонаря отключаем аккумуляторную батарею.

Разъединяем штекерную колодку, которая установлена на проводах, идущих к заднему фонарю.

6. От верхнего патрона (если его питающий провод проложен сверху короба) отсоединяем «массовый» провод

7. Вынимаем патрон с лампой.

8. Ключом «на 10» отворачиваем болт крепления «массового» провода.

9. Далее желательно, чтобы помощник придерживал фонарь снаружи, либо закрепляем фонарь скотчем.

Ключом «на 8» отворачиваем две гайки крепления заднего фонаря.

10. Снимаем фонарь.

11. Перед установкой заднего фонаря расправляем провода и, если они перепутаны, заново подсоединяем их к выводам патронов.

12. Чтобы в процессе эксплуатации провода не перетирались о кромки отверстий, рекомендуем проложить их поверх короба, а не внутри.

Для этого помечаем порядок установки патронов в задний фонарь и вынимаем их вместе с лампами. Устанавливаем фонарь на место

13. После этого вставляем патроны согласно сделанным меткам

Соединяем разъем и устанавливаем облицовку

Снятие фонаря освещения номерного знака, замена лампы

1. Тонкой отверткой надавливаем на фиксатор

2. Снимаем фонарь.

3. Поворачиваем патрон против часовой стрелки и вынимаем его из фонаря

Неисправную лампу меняем, вынимая ее на себя

Собираем и устанавливаем фонарь в обратном порядке.

Источник: autoruk.ru

19.10.6. Снятие заднего фонаря, замена ламп

В заднем фонаре установлены лампы стоп-сигналов, габаритного света, указателей поворотов, противотуманного фонаря и света заднего хода. Для замены ламп заднего фонаря.

Схема включения ламп стоп-сигнала и фонарей заднего хода: 1 — монтажный блок; 2 — перемычка; 3 — выключатель фонарей заднего хода; 4 — выключатель стоп-сигналов; 5 — выключатель зажигания; 6 — лампы стоп-сигналов; 7 — лампы фонарей заднего хода.

. освободив две защелки, снимаем крышку фонаря.

Повернув лампу за держатель против часовой стрелки, вынимаем ее вместе с патроном из плафона.

Повернув лампу за колбу, вынимаем ее из патрона.

Аналогично вынимаем остальные лампы.

Устанавливаем лампы в обратной последовательности.

Для замены заднего фонаря вынимаем все лампы. Снимаем заднюю панель обивки багажника (см. «Снятие задней панели обивки багажника» ) и плафон освещения номерного знака (см. «Снятие плафона освещения номерного знака, замена лампы» ).

Головкой «на 10» отворачиваем пять гаек крепления заднего фонаря к панели кузова.

Снимаем задний фонарь.

Устанавливаем задний фонарь в обратной последовательности.

Источник: automn.ru

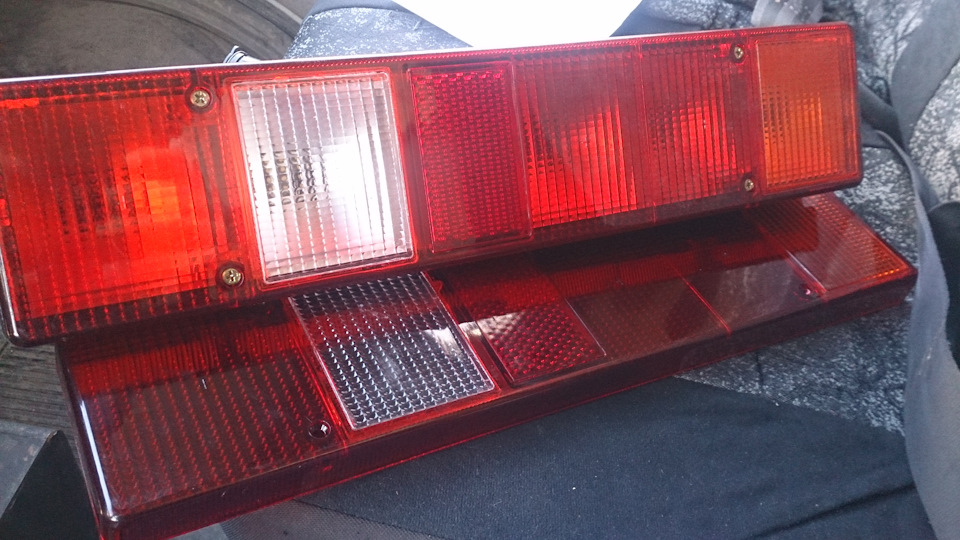

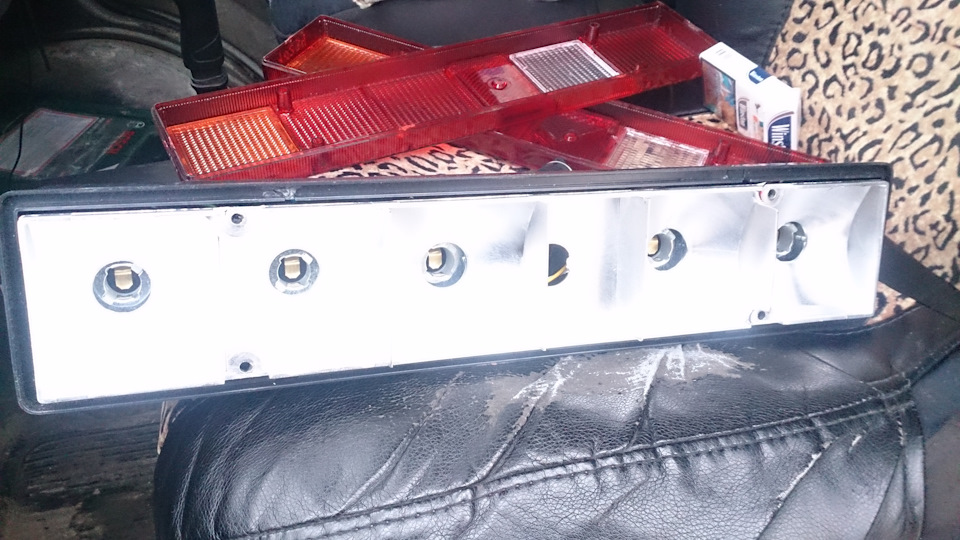

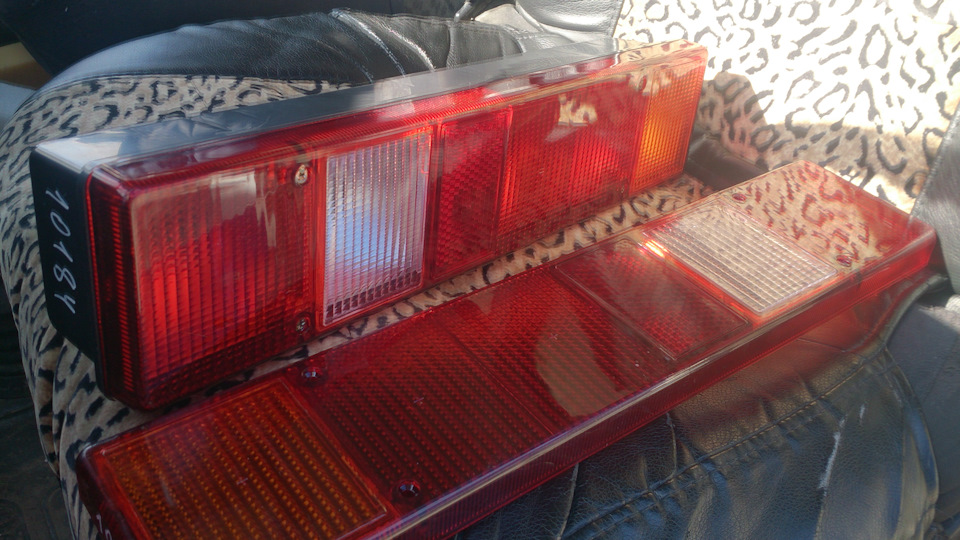

замена задних фонарей

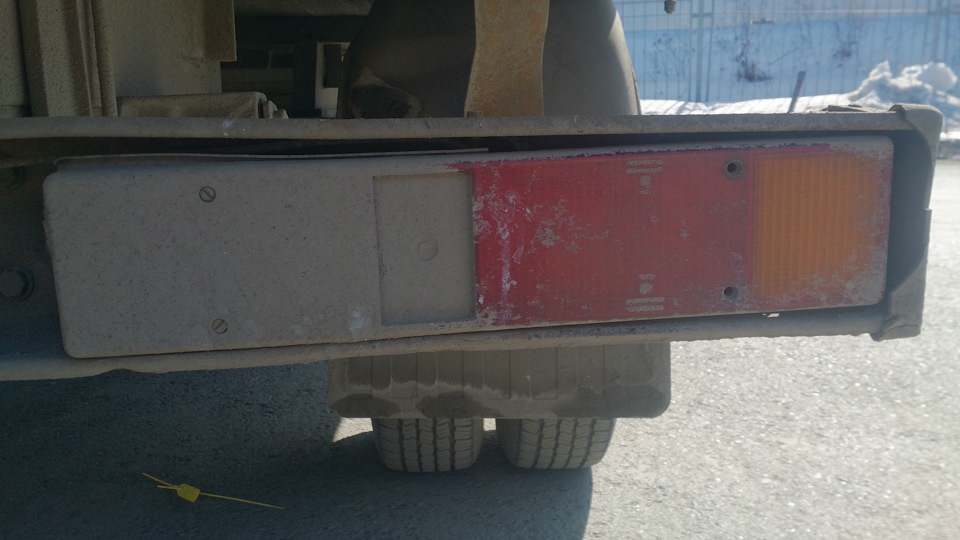

Все началось с того, что зимой появилась не значительная, но очень неприятная проблема. Как заноза в пальце, не смертельная, но очень не приятная.

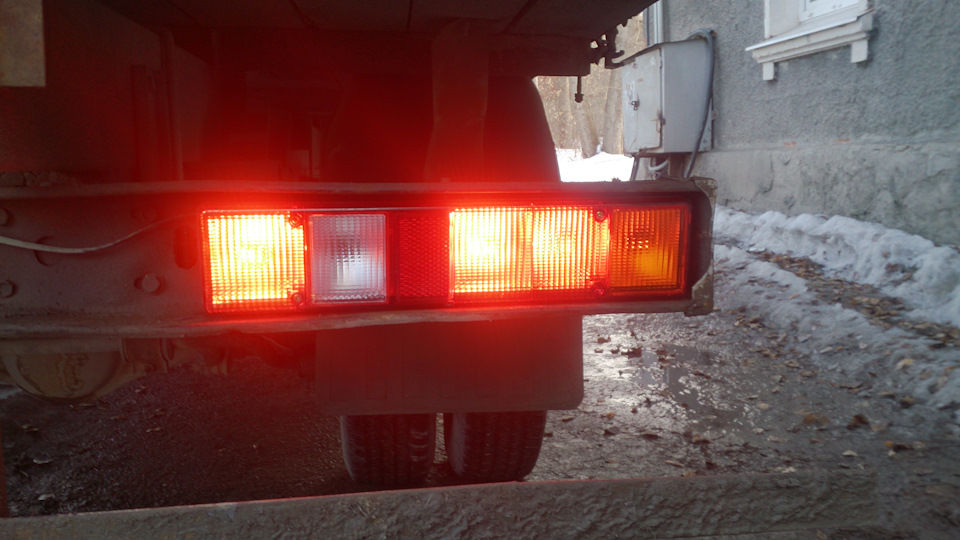

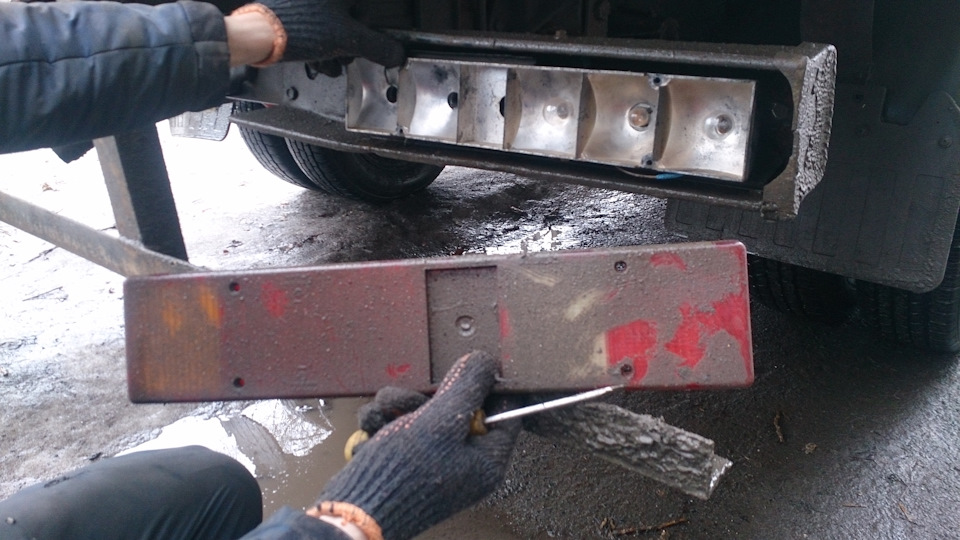

В один прекрасный зимний морозный день, пропал указатель поворота. Ни чего страшного, так как проводку я более менее подлатал перед зимой (ПОДУМАЛ Я). Взял отвертку, снял рассеиватель, начал чинить. Когда я все сделал, счастливый быстро пошел греться т.к. на улице был мороз в районе 30-ки. Спустя пару часов проблема повторилась((((.

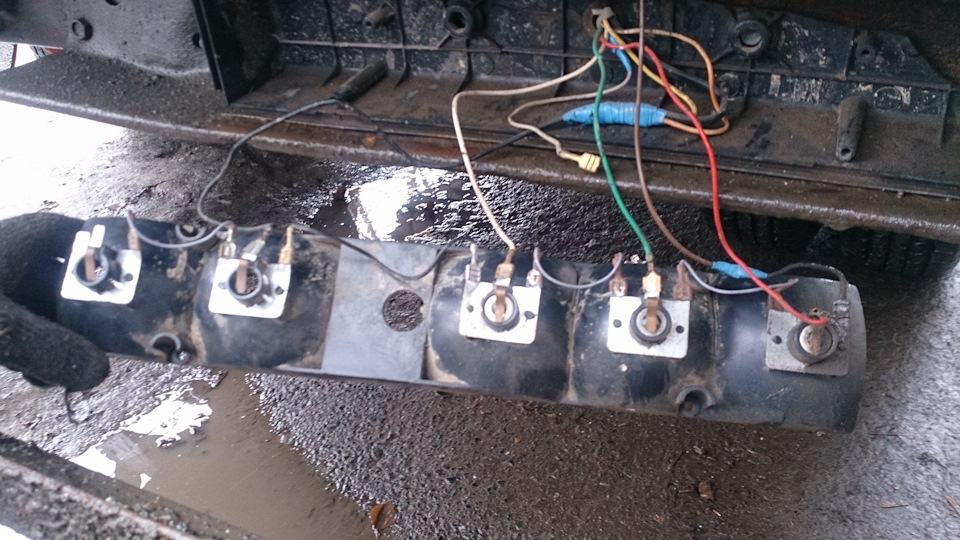

Отработав смену, я все разобрал. Зачистил контакты, подогнул клеммы, почистил лампочки. Собрал все назад и с чувством удовлетворения пошел домой.
Счастье было не долгим… Буквально через месяц все повторилось. Так как на улице была зима, решил дождаться потепления и сделать более менее по уму. Но с каждым разом все повторялось чаще и чаще. И сегодня настал тот момент, когда мое терпение лопнуло.
