Как правильно отрегулировать ручник на газели бизнес видео

Если вы являетесь счастливым обладателем автомобиля «Газель» и заметили, что свободный ход (количество щелчков) рычага стояночного тормоза увеличен донельзя, эта информация пригодится. В машине есть неисправности, которые на скорость не влияют, но имеют не менее важные функции.

Вообще, в советско-российских грузовых автомобилях ручник с механическим приводом – это нечто абстрактное и о нем никогда не вспоминают до тех пор, пока не придет время воспользоваться и не возникнет вопрос, как развести колодки на «Газели».

Для чего нужен стояночный тормоз

Бывалые водители не будут спорить, ручник необходим. Да, им не стоит пользоваться в межсезонье, когда столбик термометра с одинаковой вероятностью может находиться и выше, и ниже нуля. Но, например, при отказе рабочей тормозной системы вся надежда, в первую очередь, приходится на стояночный тормоз и лишь потом – на торможение двигателем. В случае отказа обеих систем в особо аварийных ситуациях не стоит пренебрегать такими «средствами» торможения, как сугроб или кусты.

Как развести колодки на газели, подтяжка ручника

По мере износа задних тормозных колодок эффективность ручника снижается. Именно его, так как рабочие тормоза способности не теряют. Даже наоборот, педаль становится информативнее, а само торможение плавнее. Решение простое – узнать, как правильно развести колодки на «Газели», а затем подтянуть трос привода ручника.

Данная операция не является сложной, и ее сможет выполнить любой водитель. Если же нет уверенности в своих действиях, то нужно обратиться к специалистам.

Как развести колодки на «Газели»

Последовательность действий следующая:

1. Установите автомобиль на ровную горизонтальную площадку (в идеале – на смотровую яму или подъемник).
2. Под передние колеса подложите противооткатные упоры.
3. Установите рычаг коробки передач в положении «нейтраль», ручник – опущен, вывесите регулируемое колесо.
4. С внутренней его стороны снимите две резиновые заглушки. Нижняя – для визуального контроля зазора между колодками и барабаном, а также их состоянием. Верхняя – скрывает законтргаенный эксцентрик.
5. Торцовым ключом на 17 мм или достаточно изогнутым накидным ослабьте контргайку. Затем торцовым ключом на 9 мм вращайте эксцентрик, визуально контролируя зазор между колодками и барабаном. Добейтесь «золотой середины», когда зазор минимален, но колесо вращается легко.
6. Затяните контргайку, проверьте еще раз на легкое вращение, установите на место заглушки. Работа наполовину сделана.

Заключительный этап

Повторите все вышеперечисленные действия с другим колесом. Не относитесь к заглушкам с пренебрежением: если их не установить, то, благодаря грязи, песку и воде, следующий ремонт будет не таким простым, как этот.

Осталось подтянуть привод ручника. Оптимальный ход рычага стояночного тормоза – 8-10, но не более 15 щелчков до уверенного затяга. Вот, собственно, и все.

Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага стояночного тормоза на 15-20 зубцов (щелчков) храпового устройства.

1. Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25 м при длине въезда L = 5 м. Такое соотношение соответствует уклону 25%

2. При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.

Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.

Выйдите из автомобиля и попробуйте сдвинуть его с места.

Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза

Разборка механизма стояночного тормоза

Работать удобнее на смотровой канаве.

Опускаем рычаг стояночного тормоза вниз до упора.

Расшплинтовываем и вынимаем ось уравнителя.

Двумя ключами «на 24» расконтриваем гайки заднего крепления оболочки центрального троса и полностью отворачиваем крайнюю гайку.

Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины.

Отсоединяем трос от основного кронштейна

Отсоединяем трос от дополнительного кронштейна.

Снимаем сиденье водителя.

Ключом «на 24» отворачиваем на 2–3 оборота гайку переднего крепления центрального троса.

Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу

Снимаем разъем с выключателя сигнализатора стояночного тормоза

Снимаем кронштейн троса.

Расшплинтовываем ось рычага

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса – это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

1. Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
2. Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
3. После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
4. На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

Читать дальше: Как ставить опорный подшипник на рено логан

Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса. Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться. После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению. Кроме того, при установке автомобиля на стояночный тормоз ход рычага должен составлять 15 щелчков храпового механизма.

Из этого руководства вы узнали, как подтянуть ручник на «Газели» без посторонней помощи. Но иногда после правильно выполненной регулировки получить ожидаемый результат не удаётся по причине критического износа или растяжения тросов. В этом случае трос ручника придётся заменить, о чём и пойдёт речь ниже.

Регулировка ручного тормоза на Газели

Но бывают случаи, когда профессиональный ремонт недоступен, и работу произвести нужно самостоятельно, поэтому нужно знать, как отрегулировать ручник на «Газели». Эта операция нужна в следующих случаях:

1. Рычаг движется более, нежели на 15 зубцов (это можно определить по характерным щелчкам).

2. Поломка элементов частей тормозного механизма.

Регулировка ручного тормоза на газели производится в несколько этапов.

• Рычаг ручника нужно зафиксировать в предельном положении внизу.
• Чтобы получить возможность ремонтировать тормозной механизм, нужно снять заглушки (это можно сделать отверткой).
• Затем нужно на 2 щелчка отпустить гайку эксцентрика.
• После этого раздвигаются тормозные колодки до заторможения барабана. Потом болт нужно провернуть в противоположном направлении, чтобы тормозные колодки двигались против вращения барабана.
• Проконтролировать весь процесс можно сквозь смотровые окна, которые находятся внизу тормозного щита.
• После этого нужно затянуть гайку эксцентрика, главное – не провернуть эксцентрик. Так регулируется ручной тормоз с другого бока машины.
• В конце возвращают на место пластмассовые заглушки. Теперь уравнитель устанавливают под углом 90 относительно оси машины, для чего нужно ослабить крепежные гайки. Затем фиксируют его контргайками.
• После этого ручник на «Газели» нужно установить в положении «1 щелчок». Поворачивая гайку заднего конца, смещают трос до торможения свободного хода колеса. Потом затягиваются фиксирующие гайки и отключается ручник.

Как заменить тросы ручника

Если регулировка ручного тормоза «Газель» оказалась недостаточно эффективной либо вовсе ни к чему не привела, следовательно, придётся поменять тросы привода тормозных колодок. Помимо критического растяжения троса, его следует менять, если во время внешнего осмотра выявлены повреждения. И также показателем для замены служит коррозия и заклинивание троса в защитной оболочке.

Для того чтобы успешно справиться с задачей, подготовьте два ключа на «22», головку на «12» и плоскогубцы. Мы же, свою очередь, расскажем, как поменять трос ручника на «Газели»:

1. Поднимите заднюю часть машины, чтобы демонтировать задние колёса и тормозные барабаны с колодками.
2. Воспользовавшись головкой на «12», открутите два болта, которыми защитная оболочка прикреплена к щитку тормозного механизма.
3. После того как выведите трос гнезда в тормозном щите, нужно переместиться к уравнителю тросов и ключами на «22» ослабить контргайку и регулировочную гайку.
4. Далее, следует полностью выкрутить крайнюю гайку, что позволит вывести трос из прорези кронштейна;
5. После этого расшплинтуйте ось уравнителя, воспользовавшись плоскогубцами, после чего снимите шайбу и извлеките ось.
6. Теперь необходимо отпустить уравнитель, чтобы снять с него трос привода.

Демонтаж второго троса производится аналогичным образом. Что касается установки новых деталей, то для этого вы можете также воспользоваться этой инструкцией, но в обратном порядке. По завершении замены обязательно отрегулируйте стояночный тормоз в соответствии с приведённым в первой части статьи руководством.

Ручник на Газели

Свидетельством того, что работа выполнена правильно, является свободное вращение задней колесной пары, а ручной тормоз включается перемещением рычага на пятнадцать щелчков.

Этот вариант проведения ремонтных работ не единственный. В каждом конкретном случае специалисты определят степень изношенности деталей, способ их замены. Также укажут, какие детали более выгодно приобрести: оригинальные от производителя или более дешевые аналоги. В некоторых случаях это оправдано.

Что касается интернет-магазина «АльфаАвто», то в нем можно приобрести все виды запчастей: они высокого качества, имеют сертификаты соответствия. Кроме того, Вам гарантирована быстрая доставка в любой регион. В том случае, когда понадобится заменить деталь, Вы это сделаете беспрепятственно, как того требуют нормы законодательства. Подробности заключения договора на поставку деталей Вы можете узнать у менеджера, с которым свяжетесь он-лайн или по указанному телефону.

Регулировка ручника на «Газели»

Ручной тормоз на автомобилях «Газель» представляет собой часть общей тормозной системы, и вместе с тем он является независимо функционирующим механизмом. Стояночная система блокировки колёс на этом авто надёжна, долговечна и проста в обслуживании. Простота конструкции позволяет при необходимости провести ремонт без помощи мастера. Даже если вы раньше никогда не выполняли работы подобного рода, регулировка ручника на «Газели» не покажется вам сложной — необходимо только быть внимательным и точно следовать инструкции, приведённой ниже в этой статье.

Как отрегулировать ручной тормоз на Газели – в нашей новой статье

Как определить, что пора подтянуть ручник на «Газели»? Для этого просто установите его рычаг в рабочее положение и, если окажется, что даже после 20 щелчков храпового механизма задние колёса не блокируются с должным усилием, трос ручника следует подтянуть. Как это сделать, вы узнаете далее.

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса – это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

1. Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
2. Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
3. После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
4. На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса.

Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться.

После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению. Кроме того, при установке автомобиля на стояночный тормоз ход рычага должен составлять 15 щелчков храпового механизма.

Из этого руководства вы узнали, как подтянуть ручник на «Газели» без посторонней помощи. Но иногда после правильно выполненной регулировки получить ожидаемый результат не удаётся по причине критического износа или растяжения тросов. В этом случае трос ручника придётся заменить, о чём и пойдёт речь ниже.

Как заменить тросы ручника

Если регулировка ручного тормоза «Газель» оказалась недостаточно эффективной либо вовсе ни к чему не привела, следовательно, придётся поменять тросы привода тормозных колодок. Помимо критического растяжения троса, его следует менять, если во время внешнего осмотра выявлены повреждения. И также показателем для замены служит коррозия и заклинивание троса в защитной оболочке.

Для того чтобы успешно справиться с задачей, подготовьте два ключа на «22», головку на «12» и плоскогубцы. Мы же, свою очередь, расскажем, как поменять трос ручника на «Газели»:

1. Поднимите заднюю часть машины, чтобы демонтировать задние колёса и тормозные барабаны с колодками.
2. Воспользовавшись головкой на «12», открутите два болта, которыми защитная оболочка прикреплена к щитку тормозного механизма.
3. После того как выведите трос гнезда в тормозном щите, нужно переместиться к уравнителю тросов и ключами на «22» ослабить контргайку и регулировочную гайку.
4. Далее, следует полностью выкрутить крайнюю гайку, что позволит вывести трос из прорези кронштейна;
5. После этого расшплинтуйте ось уравнителя, воспользовавшись плоскогубцами, после чего снимите шайбу и извлеките ось.
6. Теперь необходимо отпустить уравнитель, чтобы снять с него трос привода.

Демонтаж второго троса производится аналогичным образом. Что касается установки новых деталей, то для этого вы можете также воспользоваться этой инструкцией, но в обратном порядке. По завершении замены обязательно отрегулируйте стояночный тормоз в соответствии с приведённым в первой части статьи руководством.

Источник: xn—-7sbbg6bvydc.xn--p1ai

Регулировка ручного тормоза газель бизнес – Подборки авто рекомендаций на 5 звезд

Газель – как правильно развести колодки. Как подтянуть ручник. Видео Покажем вам как правильно развести колодки и подтянуть ручник в автомобилях Газель.

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса – это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

1. Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
2. Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
3. После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
4. На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса. Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться. После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению. Кроме того, при установке автомобиля на стояночный тормоз ход рычага должен составлять 15 щелчков храпового механизма.

Из этого руководства вы узнали, как подтянуть ручник на «Газели» без посторонней помощи. Но иногда после правильно выполненной регулировки получить ожидаемый результат не удаётся по причине критического износа или растяжения тросов. В этом случае трос ручника придётся заменить, о чём и пойдёт речь ниже.

Для чего нужен стояночный тормоз

Бывалые водители не будут спорить, ручник необходим. Да, им не стоит пользоваться в межсезонье, когда столбик термометра с одинаковой вероятностью может находиться и выше, и ниже нуля. Но, например, при отказе рабочей тормозной системы вся надежда, в первую очередь, приходится на стояночный тормоз и лишь потом – на торможение двигателем. В случае отказа обеих систем в особо аварийных ситуациях не стоит пренебрегать такими «средствами» торможения, как сугроб или кусты.

По мере износа задних тормозных колодок эффективность ручника снижается. Именно его, так как рабочие тормоза способности не теряют. Даже наоборот, педаль становится информативнее, а само торможение плавнее. Решение простое – узнать, как правильно развести колодки на «Газели», а затем подтянуть трос привода ручника.

Данная операция не является сложной, и ее сможет выполнить любой водитель. Если же нет уверенности в своих действиях, то нужно обратиться к специалистам.

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

• порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
• заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
• загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
• неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
• износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
• масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Как развести колодки на «Газели»

Последовательность действий следующая:

1. Установите автомобиль на ровную горизонтальную площадку (в идеале – на смотровую яму или подъемник).
2. Под передние колеса подложите противооткатные упоры.
3. Установите рычаг коробки передач в положении «нейтраль», ручник – опущен, вывесите регулируемое колесо.
4. С внутренней его стороны снимите две резиновые заглушки. Нижняя – для визуального контроля зазора между колодками и барабаном, а также их состоянием. Верхняя – скрывает законтргаенный эксцентрик.
5. Торцовым ключом на 17 мм или достаточно изогнутым накидным ослабьте контргайку. Затем торцовым ключом на 9 мм вращайте эксцентрик, визуально контролируя зазор между колодками и барабаном. Добейтесь «золотой середины», когда зазор минимален, но колесо вращается легко.
6. Затяните контргайку, проверьте еще раз на легкое вращение, установите на место заглушки. Работа наполовину сделана.

Разборка механизма стояночного тормоза

Бывалые водители не будут спорить, ручник необходим. Да, им не стоит пользоваться в межсезонье, когда столбик термометра с одинаковой вероятностью может находиться и выше, и ниже нуля. Но, например, при отказе рабочей тормозной системы вся надежда, в первую очередь, приходится на стояночный тормоз и лишь потом — на торможение двигателем. В случае отказа обеих систем в особо аварийных ситуациях не стоит пренебрегать такими «средствами» торможения, как сугроб или кусты.

По мере износа задних тормозных колодок эффективность ручника снижается. Именно его, так как рабочие тормоза способности не теряют. Даже наоборот, педаль становится информативнее, а само торможение плавнее. Решение простое – узнать, как правильно развести колодки на «Газели», а затем подтянуть трос привода ручника.

Данная операция не является сложной, и ее сможет выполнить любой водитель. Если же нет уверенности в своих действиях, то нужно обратиться к специалистам.

Работать удобнее на смотровой канаве.

Опускаем рычаг стояночного тормоза вниз до упора.

Расшплинтовываем и вынимаем ось уравнителя.

Двумя ключами «на 24» расконтриваем гайки заднего крепления оболочки центрального троса и полностью отворачиваем крайнюю гайку.

Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины.

Отсоединяем трос от основного кронштейна

Отсоединяем трос от дополнительного кронштейна.

Ключом «на 24» отворачиваем на 2–3 оборота гайку переднего крепления центрального троса.

Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу

Снимаем разъем с выключателя сигнализатора стояночного тормоза

Снимаем кронштейн троса.

Расшплинтовываем ось рычага

Как заменить тросы ручника

Если регулировка ручного тормоза «Газель» оказалась недостаточно эффективной либо вовсе ни к чему не привела, следовательно, придётся поменять тросы привода тормозных колодок. Помимо критического растяжения троса, его следует менять, если во время внешнего осмотра выявлены повреждения. И также показателем для замены служит коррозия и заклинивание троса в защитной оболочке.

Для того чтобы успешно справиться с задачей, подготовьте два ключа на «22», головку на «12» и плоскогубцы. Мы же, свою очередь, расскажем, как поменять трос ручника на «Газели»:

1. Поднимите заднюю часть машины, чтобы демонтировать задние колёса и тормозные барабаны с колодками.
2. Воспользовавшись головкой на «12», открутите два болта, которыми защитная оболочка прикреплена к щитку тормозного механизма.
3. После того как выведите трос гнезда в тормозном щите, нужно переместиться к уравнителю тросов и ключами на «22» ослабить контргайку и регулировочную гайку.
4. Далее, следует полностью выкрутить крайнюю гайку, что позволит вывести трос из прорези кронштейна;
5. После этого расшплинтуйте ось уравнителя, воспользовавшись плоскогубцами, после чего снимите шайбу и извлеките ось.
6. Теперь необходимо отпустить уравнитель, чтобы снять с него трос привода.

Демонтаж второго троса производится аналогичным образом. Что касается установки новых деталей, то для этого вы можете также воспользоваться этой инструкцией, но в обратном порядке. По завершении замены обязательно отрегулируйте стояночный тормоз в соответствии с приведённым в первой части статьи руководством.

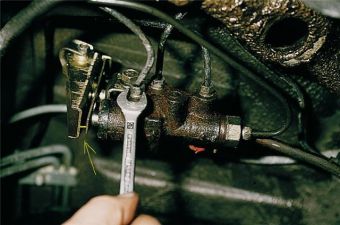

Регулировка регулятора тормозов газель

Доброго времени суток, уважаемые автолюбители! Когда речь заходит о тормозах автомобиля, автоматически хочется начать материал с банальных, но, всегда актуальных слов: Тормозная система автомобиля – это ваша безопасность. Не поспоришь.

Исправность тормозной системы особенно актуальна сегодня, когда на дорогах мощные, скоростные автомобили.

А для того, чтобы тормозная система добросовестно справлялась со стоящими перед ней задачами, она требует постоянного обслуживания.

Сюда входит: и систематическая проверка уровня тормозной жидкости, и диагностика трубопроводов тормозной системы, и регулировка, как дисковых, так и барабанных тормозов.

Когда необходима регулировка тормозов автомобиля

Регулировка тормозов условно может быть разделена на полную регулировку, и текущую регулировку. Полная регулировка тормозов включает в себя разборку тормозного механизма для замены или регулировки.

Частичная регулировка тормозов проводится, как правило, своими силами в гараже. Основное внимание здесь уделяется тому, как работает регулятор давления задних тормозов. Особенно важно настроить регулятор давления задних тормозов, после проведения тюнинга тормозной системы. Т.е. если вы произвели замену барабанных тормозов на дисковые.

Регулировка тормозов проводится при замене тормозных колодок или замене тормозного диска. А, как правило, эти операции совершаются одновременно, то сразу же проводится регулировка тормозов.

Для регулировки дисковых тормозов, и вообще тормозов на различных моделях иномарок, существует, в первую очередь, Инструкция по эксплуатации и ремонту для вашего автомобиля.

Традиционная регулировка тормозов включает в себя:

• регулировку привода тормозов (ход педали тормоза);
• регулировку тормозных механизмов (зазор между тормозным диском и тормозными колодками), кроме того, в обязательном порядке проверяется и настраивается регулятор задних тормозов;
• регулировка стояночного тормоза (ручника).

Важно! Перед началом регулировки передних тормозов, необходимо проверить правильность регулировки подшипников. А если сзади у вас установлены дисковые тормоза, то проверить и состояние регулировки подшипников задних колес.

Регулировка привода тормозов (свободного хода педали)

Проводится для того, чтобы обеспечить требуемый зазор между толкателем и поршнем главного тормозного цилиндра. Шаг свободного хода педали нужно уточнить в мануале, т.к. он может быть разным, и зависеть от типа тормозной системы вашего авто.

Регулировку привода проводят путём изменения длины толкателя, навертывая его на соединительную тягу. Добившись нужной длины свободного хода педали, контрагайка заворачивается и вы ещё раз должны проверить соответствие величины свободного хода, параметрам, указанным в руководстве.

Заключительный этап

Повторите все вышеперечисленные действия с другим колесом. Не относитесь к заглушкам с пренебрежением: если их не установить, то, благодаря грязи, песку и воде, следующий ремонт будет не таким простым, как этот.

Осталось подтянуть привод ручника. Оптимальный ход рычага стояночного тормоза – 8-10, но не более 15 щелчков до уверенного затяга. Вот, собственно, и все.

Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага стояночного тормоза на 15-20 зубцов (щелчков) храпового устройства.

1. Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25 м при длине въезда L = 5 м. Такое соотношение соответствует уклону 25%

2. При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.

Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.

Выйдите из автомобиля и попробуйте сдвинуть его с места.

Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза

Когда возникает необходимость в регулировке?

Показаниями к регулировке являются: ход рычага на 20 зубьев и более (определяется по соответствующему количеству щелчков); ремонт или замена элементов, относящихся к тормозному механизму.

Наличие любого из указанных обстоятельств свидетельствует о необходимости регулировки. Цель – добиться перемещения рычага не более, чем на 15 щелчков – именно это значение является оптимальным для всех модификаций «Газели».

Показаниями к регулировке являются: ход рычага на 20 зубьев и более (определяется по соответствующему количеству щелчков); ремонт или замена элементов, относящихся к тормозному механизму.

Наличие любого из указанных обстоятельств свидетельствует о необходимости регулировки. Цель – добиться перемещения рычага не более, чем на 15 щелчков

– именно это значение является оптимальным для всех модификаций «Газели».

Детали ручного тормоза на ГАЗ (ГАЗель Бизнес, ГАЗель Некст, Волга, ГАЗон, Соболь)

• Каталог запчастей
• →
• Запчасти ГАЗ
• →
• Тормозная система
• →
• Детали стояночного тормоза

Как подтянуть ручник на Газели?

Для этого просто установите его рычаг в рабочее положение и, если окажется, что даже после 20 щелчков храпового механизма задние колёса не блокируются с должным усилием, трос ручника следует подтянуть. Как это сделать, вы узнаете далее. Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры.

Газель — как правильно развести колодки. Как подтянуть ручник. Видео

После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом опущенным до упора.

Следите за натяжением троса — это важно для вашей безопасности. Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и как подтянуть ручник на газели бизнес видео с плоским лезвием.

Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:. Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса.

Как подтянуть ручник на газели бизнес видео начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю предварительно отпустив контргайку производите натяжку до момента, пока колёса не начнут слегка затормаживаться.

После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению.

Кроме того, при установке автомобиля на стояночный тормоз ход рычага должен составлять 15 щелчков храпового механизма. Из этого руководства вы узнали, как подтянуть ручник на «Газели» без посторонней помощи. Но иногда после правильно выполненной регулировки получить ожидаемый результат не удаётся по причине критического износа или растяжения тросов.

В этом случае трос ручника придётся заменить, о чём и пойдёт речь ниже. Если регулировка ручного тормоза «Газель» оказалась недостаточно эффективной либо вовсе ни к чему не привела, следовательно, придётся поменять тросы привода тормозных колодок. Помимо критического растяжения троса, его следует менять, если во время внешнего осмотра выявлены повреждения.

И также показателем для замены служит коррозия и заклинивание троса в защитной оболочке.

Для того чтобы успешно справиться с задачей, подготовьте два ключа на «22», головку на «12» и плоскогубцы. Мы же, свою очередь, расскажем, как поменять трос ручника на «Газели»:. Демонтаж второго троса производится аналогичным образом.

Регулировка ручного тормоза на газели видео

Главное — точность, аккуратность и скрупулезное следование инструкции. Показаниями к регулировке являются: ход рычага на 20 зубьев и более определяется по соответствующему количеству щелчков ; ремонт или замена элементов, относящихся к тормозному механизму. Наличие любого из указанных обстоятельств свидетельствует о необходимости регулировки.

Цель — добиться перемещения рычага не более, чем на 15 щелчков — именно это значение является оптимальным для всех модификаций «Газели». Следующий этап: установка уравнителя в положении «перпендикулярно» по отношению к оси автомобиля. Для этого необходимо ослабить гайки крепления, они перемещаются по резьбе до достижения нужного положения уравнителя. Положение фиксируется с помощью контргаек. Затем: производится установка ручника в положение «один щелчок».

Вращением гайки заднего конца оболочка центрального троса достигается перемещение троса в переднее положение — до момента как подтянуть ручник на газели бизнес видео свободного хода колес. Затянув — с умеренным усилием — фиксирующие гайки, отключаем стояночный тормоз. Показателем эффективности работы станет свободное вращение задних колес.

Кроме того, «включение» ручного тормоза характеризуется максимальным перемещением рычага на 15 щелчков. В этом случае можно смело констатировать: регулировка произведена правильно, нужный результат достигнут. Изложенное дает некоторое представление о том, какие действия требуется предпринять для правильной регулировки. Предложенное описание не является исчерпывающим — имеются и иные способы для достижения аналогичного результата, но специалисты настоятельно рекомендуют использовать именно вышеописанный вариант.

Как уже говорилось, регулировка ручного тормоза на «Газели» — относительно несложный процесс, однако выполнять его следует с большим тщанием, как подтянуть ручник на газели бизнес видео малейших неточностей, ведь от его успешности зависит, в конечном итоге, безопасность водителя и пассажиров.

А безопасность, как известно, не терпит малейшей небрежности. Ручной тормоз на автомобилях «Газель» представляет собой часть общей тормозной системы, и вместе с тем он является независимо функционирующим механизмом. Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма.

И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом опущенным до упора. Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием.

Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:. Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства.

Как подтянуть ручник на газели бизнес

Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного как подтянуть ручник на газели бизнес видео ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса. Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю предварительно отпустив контргайку производите натяжку до момента, пока колёса не начнут слегка затормаживаться.

После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению. Убедитесь, что рычаг ручного тормоза отпущен.

Поместите автомобиль на подъемник. Теперь необходимо установить уровень кабеля в перпендикулярном положении относительно оси автомобиля.

Это достигается ослаблением кабельных гаек. Перемещая гайки вдоль нити, вы устанавливаете эквалайзер в нужное положение, исключая зазор между ним и концами кабеля.

Необходимая манипуляция для водителей одноименных авто – регулировка ручного тормоза на «Газели», – является достаточно простой, но исключительно ответственной работой. От того, насколько профессионально будет.

Затем затяните стопорные гайки. С завершением описанной процедуры процесс установки стояночного тормоза еще не завершен, так как необходимо отрегулировать натяжение центрального троса. Для начала поднимите рычаг стояночного тормоза одним щелчком и поверните регулировочную гайку, где задний конец троса прикреплен к эквалайзеру после отпускания контргайкизатяните, пока колеса слегка не затормозят. Затем опустите рычаг ручной тормоз все вниз и крутить каждую руку Заднее колесо.

Источник: iaarus.ru
