2.5. Роли и виды деятельности при проведении бизнес моделирования

• бизнес аналитик (Business-Process Analyst);
• бизнес проектировщик (Business Designer);
• рецензент моделей бизнес процессов и моделей анализа бизнеса (Business-Model Reviewer).

• оценка организации заказчика;
• определение и уточнение целей организации заказчика;
• определение бизнес правил;
• разработка словаря бизнес терминов;
• выявление бизнес процессов и действующих лиц, инициирующих процесс или являющихся потребителями его результатов;
• уточнение связей между бизнес процессами;
• описание архитектуры бизнеса;
• разработка рекомендаций по бизнес моделированию.

• разработанные модели бизнес процессов и модели анализа или объектные модели, описывающие реализации бизнес процессов;
• подготовленные документы:
• документ Оценка автоматизируемой организации (Target-Organization Assessment);
• документ Архитектура бизнеса (Business Architecture Document);
• документ Словарь предметной области (Business Glossary);
• документ Бизнес правила (Business Rule);
• документ Концепция развития организации (Business Vision);
• документ Дополнительные требования к деятельности организации (Supplementary Business Specifications);
• документ Рекомендации по бизнес моделированию (Guidelines).

Поговорим о роли BPMN в моделировании корпоративной архитектуры

Рис. 2.4. Основные виды деятельности бизнес аналитика и артефакты, за которые он ответственен

• описание бизнес процессов;
• определение участников бизнес процессов;
• детальное описание участников бизнес процессов;
• детальное описание бизнес сущностей;
• определение требований к системе на основе документов и моделей.

• документ Описание бизнес процесса (Business Use Case);

Рис. 2.5. Основные виды деятельности бизнес проектировщика и артефакты, за которые он ответственен

• рецензирование модели бизнес процессов;
• рецензирование моделей анализа или объектных моделей бизнеса.

• рецензии на модели бизнес процессов;
• рецензии на модели анализа бизнеса или объектные модели бизнеса.

Рис. 2.6. Основные виды деятельности рецензента моделей бизнес процессов и
объектных моделей бизнеса и артефакты, за которые он ответственен

2.6. Задания для самоконтроля

Тест 2. Описание дисциплины бизнес моделирования

1. Выбор из одного

• бизнес моделирование;
• определение требований к системе;
• анализ и проектирование;
• тестирование;
• реализация;
• внедрение;
• управление проектом;

Разработка стандарта по описанию бизнес-процессов (соглашения по моделированию)

• конфигурационное управление;
• настройка среды проекта

• бизнес моделирование;
• определение требований к системе;
• анализ и проектирование;
• тестирование;
• реализация;

• внедрение

2. Выбор из одного

• оценка бизнес статуса организации заказчика;
• определение автоматизируемых видов деятельности;
• разработка модели предметной области;

• описание текущего состояния бизнеса в организации заказчика

• оценка бизнес статуса организации заказчика.
• описание текущего состояния бизнеса в организации заказчика.
• описание бизнес процессов, уточнение описания бизнес процессов, проектирование реализации бизнес процессов, определение ролей и их обязанностей.
• определение автоматизируемых видов деятельности.
• разработка модели предметной области.

• описание состава бизнес процессов;
• описание конкретного процесса;
• определение автоматизируемых видов деятельности;
• описание бизнес сущностей;
• описание состояний бизнес сущностей;
• описание бизнес правил

3. Выбор из одного

• бизнес аналитик
• бизнес проектировщик;
• рецензент моделей бизнес процессов и объектных моделей бизнеса.

• системный аналитик;
• бизнес аналитик;
• рецензент моделей бизнес процессов и объектных моделей бизнеса.

4. Выбор из одного

• документ Оценка автоматизируемой организации;
• документ Архитектура бизнеса;
• документ Словарь предметной области;
• документ Бизнес правила;
• документ Концепция развития организации;
• документ Дополнительные требования к деятельности организации;
• документ Рекомендации по бизнес моделированию

• документ Описание бизнес процесса;
• документ Дополнительные требования к деятельности организации;
• документ Рекомендации по бизнес моделированию;
• документ Концепция развития организации.

• документ Рекомендации по бизнес моделированию;
• документ Рецензии моделей процессов;
• документ Рецензии объектных моделей

5. Выбор из одного

• Описание бизнес процесса;
• документ Дополнительные требования к деятельности организации;
• документ Рекомендации по бизнес моделированию;
• документ Концепция развития организации

• документ Оценка автоматизируемой организации;
• документ Архитектура бизнеса;
• документ Словарь предметной области;
• документ Бизнес правила;

• документ Концепция развития организации

6. Выбор из одного

• рецензии на модели бизнес процессов;

• рецензии на объектные модели бизнеса

• документ Рекомендации по бизнес моделированию;

• документ Рецензии моделей процессов

7. Выбор из одного

• типовые бизнес решения;
• моделирование больших организаций;

• различных сценариев бизнес моделирования

• использование UML;

• описание бизнес процесса как технологического процесса

• функционально — стоимостной анализ;
• архитектура бизнеса;
• типовые бизнес решения;
• моделирование больших организаций;
• различных сценариев бизнес моделирования;
• е – бизнес

8. Выбор из многих

9. Выбор из одного

10. Выбор из одного

• структура предприятия;
• моделирование бизнес сущностей;
• обобщенная модель бизнеса;
• реорганизация

• cтруктура предприятия;
• моделирование бизнес сущностей;
• бизнес моделирование для нескольких приложений;
• обобщенная модель бизнеса;
• новый бизнес;
• реорганизация

Источник: geum.ru

2.5. Роли и виды деятельности при проведении бизнес моделирования

Основными ролями в проектной команде по RUP, участвующими в бизнес моделирования являются:

бизнес аналитик (Business-Process Analyst);

бизнес проектировщик (Business Designer);

рецензент моделей бизнес процессов и моделей анализа бизнеса (Business-Model Reviewer).

Основными видами деятельности бизнес аналитика являются:

оценка организации заказчика;

определение и уточнение целей организации заказчика;

определение бизнес правил;

разработка словаря бизнес терминов;

выявление бизнес процессов и действующих лиц, инициирующих процесс или являющихся потребителями его результатов;

уточнение связей между бизнес процессами;

описание архитектуры бизнеса;

разработка рекомендаций по бизнес моделированию.

Результатами деятельности бизнес аналитика являются:

разработанные модели бизнес процессов и модели анализа или объектные модели, описывающие реализации бизнес процессов;

документ Оценка автоматизируемой организации (Target-Organization Assessment);

документ Архитектура бизнеса (Business Architecture Document);

документ Словарь предметной области (Business Glossary);

документ Бизнес правила (Business Rule);

документ Концепция развития организации (Business Vision);

документ Дополнительные требования к деятельности организации (Supplementary Business Specifications);

документ Рекомендации по бизнес моделированию (Gguidelines).

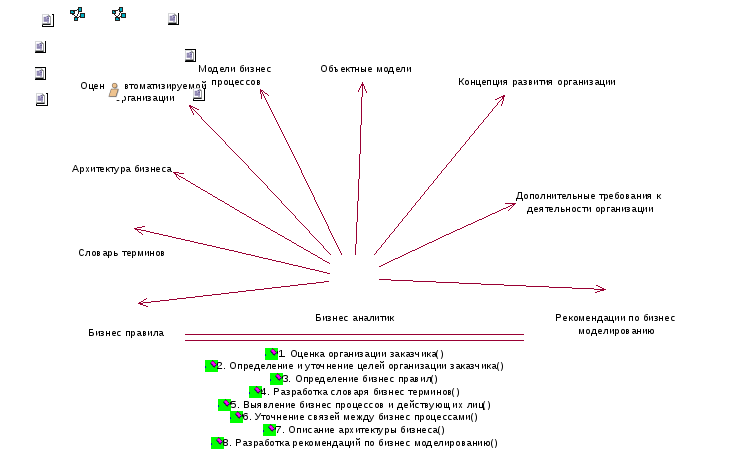

На рис. 2.4. представлены основные виды деятельности бизнес аналитика и артефакты, за которые он ответственен. Для изображения бизнес аналитика использовался элемент диаграммы функций (use case diagram) языка UML роль бизнес процесса (role), для изображения артефактов — элемент бизнес сущность (business entity). Деятельность бизнес аналитика изображена в виде операции участника бизнес процесса.

Рис. 2.4. Основные виды деятельности бизнес аналитика и артефакты, за которые он ответственен

Основными видами деятельности бизнес проектировщика являются:

описание бизнес процессов;

определение участников бизнес процессов;

детальное описание участников бизнес процессов;

детальное описание бизнес сущностей;

определение требований к системе на основе документов и моделей.

Основными результатами деятельности бизнес проектировщика являются:

документ Описание бизнес процесса (Business Use Case);

На рис. 2.5. представлены основные виды деятельности бизнес проектировщика и артефакты, за которые он ответственен.

Рис. 2.5. Основные виды деятельности бизнес проектировщика и артефакты, за которые он ответственен

Основными видами деятельности рецензента моделей бизнес процессов и моделей анализа бизнеса или объектных моделей бизнеса являются:

рецензирование модели бизнес процессов;

рецензирование моделей анализа или объектных моделей бизнеса.

Результатами деятельности рецензента моделей бизнес процессов и объектных моделей бизнеса являются:

рецензии на модели бизнес процессов;

рецензии на модели анализа бизнеса или объектные модели бизнеса.

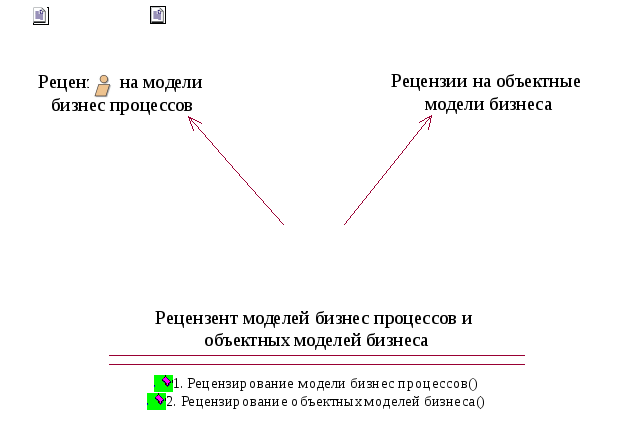

На рис. 2.6. представлены основные виды деятельности рецензента моделей бизнес процессов и моделей анализа бизнеса или объектных моделей бизнеса и артефакты, за которые он ответственен.
