Установка УСН-150 ХЛ 1 используется для слива (налива) нефтепродуктов в железнодорожные цистерны.
Установку монтируют на фронте слива на бетонном основании с помощью фундаментных болтов (входят в комплект поставки).
При монтаже установки уклон патрубков в сторону естественного слива относительно горизонтальной плоскости не менее 1.
При присоединении установки к коллектору необходимо установить прокладку толщиной не менее 3 мм из паронита ГОСТ 481_80.
При монтаже установки на трубопровод с целью отвода зарядов статического электричества необходимо присоединить провод заземления к месту заземления, расположенному на опорном патрубке изделия.
После монтажа установки необходимо убедиться в правильности регулировки высоты захватов и уравновешивающей пружины.
Если при подключении к сливному прибору цистерны захваты не обеспечивают плотного поджатия присоединительной головки, то необходимо переставить регулировочные шайбы из положения «над коромыслом» в положение «под коромыслом».
ЭПК 150И Устройство
Если консольные части устройства неуравновешены, необходимо уменьшить рабочую длину пружины, подложив под нее прокладку.
В нерабочем положении установка должна быть расположена вне зоны габарита подвижного состава.
Для проведения установки в рабочее положение (железнодорожная цистерна при этом должна находиться в зоне обслуживания ее установкой) необходимо:
а) снять крышку с присоединительной головки и подвести ее к сливному прибору цистерны;
б) установить головку точно к сливному прибору (крышка его при этом должна уже быть открыта);
в) подключить установку, плотно притянув захваты вращением маховика по часовой стрелке.
Примечание. Если цистерна имеет сливной прибор диаметром 200 мм, то захваты устанавливаются короткой стороной, если 160 мм, — то длинной стороной.
После приведения установки в рабочее положение можно производить через нее слив, открыв клапан сливного прибора цистерны.
После окончания слива отсоединить головку и привести установку в исходное положение, расположив патрубки параллельно железнодорожным рельсам. Закрыть крышкой.
Техническое обслуживание
Перед каждым пуском установки необходимо:
а) проверить наличие исправности заземления;
б) проверить отсутствие видимых повреждений.
Во время эксплуатации установки должно подвергаться — периодическому внешнему, а также профилактическому осмотру.
Внешний осмотр производится не реже 1 раза в 3 месяца. При этом необходимо:
а) проверить состояние оболочки и сварных швов (повреждения, течь не допускаются);
б) проверить наличие всех крепежных деталей и элементов (болтов, гаек, шайб и др.);
в) проверить наличие и состояние видимых уплотнений.
Профилактический осмотр установки должен производиться не реже 1 раза в год. При этом необходимо:
а) выполнить все работы в объеме периодического внешнего осмотра;
б) проверить затяжку всех крепежных элементов и подтянуть ослабленные болтовые соединения;
УСН принцип работы в 3D. ООО «ВЗРК», vzrk.ru
в) заменить поврежденные и изношенные уплотнения (механи-ческие повреждения не допускаются);
г) произвести смазку трущихся поверхностей и шарниров смазкой ЦИАТИМ-221 ГОСТ 9433-80
Один раз в два года производить разборку, чистку, смазку шарнирных соединений.
ВНИМАНИЕ ! Категорически запрещается эксплуатация установки с поврежденными деталями и другими неисправностями.
Источник: studentopedia.ru
Принцип действия усн 150
ООО «ТОРГОВЫЙ ДОМ
«ЮГНЕФТЕМАШ»
УСН — 150 / 200 — Э с электрообогревом
Устройство нижнего слива типа УСН с электрообогревом предназначено для слива нефти, вязких нефтепродуктов и других жидкостей с высокой температурой застывания из железнодорожных вагонов-цистерн.
Особенности устройства:
- Предотвращение налипания вязкого продукта на стенки в процессе и после слива.
- Автоматическое ограничение температуры нагревательного элемента не требует дополнительных терморегуляторов и позволяет компенсировать теплопотери продукта в процессе слива.
- Электрообогрев состоит из саморегулирующейся нагревательной ленты взрывозащищенного исполнения, навиваемой на прямолинейных участках труб, и теплозащитного кожуха.
- В шарнирах применены специальные термостойкие манжеты для высокотемпературных продуктов.

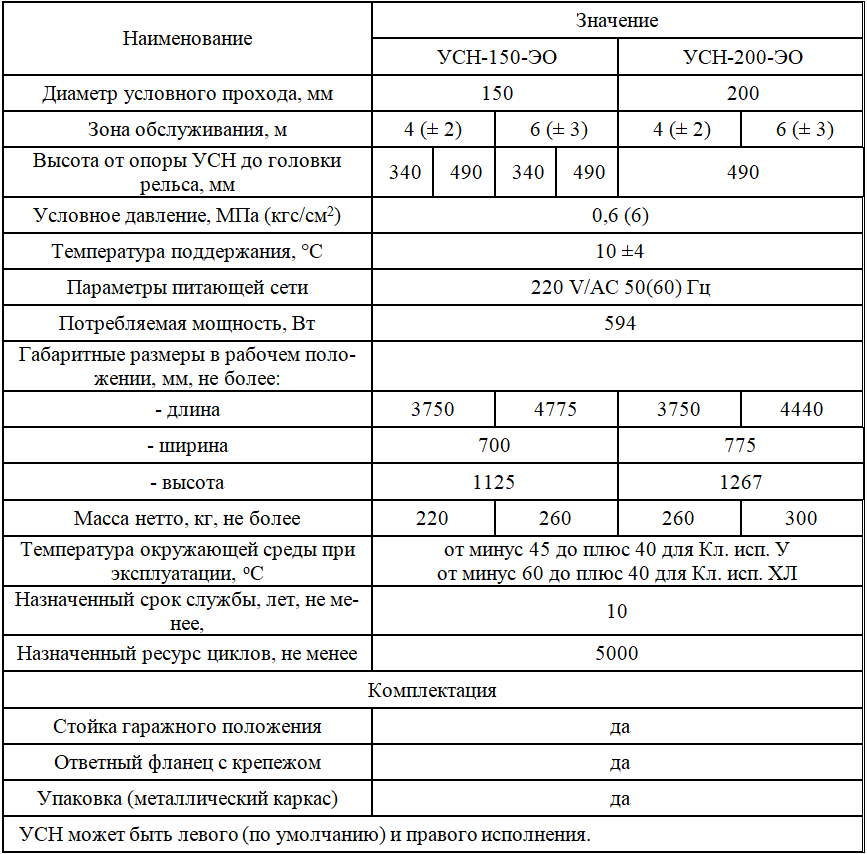

Основные характеристики
Получить консультацию
г. Москва, ул. Складочная, д. 1,
стр. 18, подъезд 8, этаж 3 офис 318
ИНН: 9715361361 ОГРН: 11977465445743
г. Москва, ул. Складочная, д. 1,
стр. 18, подъезд 8, этаж 3 офис 318
ИНН: 9715361361
ОГРН: 11977465445743
Источник: td-yugneftemash.ru
Устройства слива-налива
Устройство нижнего слива УСН предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн. Устройства УСН используются в нефтяной, нефтехимической отрасли, на нефтебазах, нефтеперерабатывающих заводах и на других объектах, связанных со сливом нефти и нефтепродуктов из железнодорожных вагонов-цистерн. Герметичный слив (налив) нефтепродуктов из цистерн при помощи УСН обеспечивает снижение вероятности загрязнения наружной поверхности цистерн, эстакады и окружающей территории, а также уменьшение пожароопасности на месте проведения работ.
Конструкция УСН представляет собой надежное и безопасное, легкое в управлении, герметичное устройство. Всему этому способствуют двухрядные усиленные шарниры, обеспечивающие перемещение без перекосов. Шарниры не требуют разборки при замене уплотняющих манжет.
Захваты, которые крепятся к сливной горловине цистерны, могут вращаться вокруг присоединительной головки, за счет чего установку можно монтировать на любом месте сливного прибора. Форма уплотнителя головки герметично соединяется с перекошенным сливным устройством цистерны. Слив нефтепродукта может производиться и самотеком и с использованием насоса.
Устройство УСН состоит из фундамента, опорного патрубка, шарниров, присоединительной головки с захватами, шарнирно-соединенных труб. Труба с присоединительной головкой уравновешены компенсатором. Шарниры выполнены из двух обойм, наружной и внутренней, с одним или двумя рядами шариков.
Герметичность шарнира обеспечивают уплотнительные манжеты.Опорный патрубок представляет собой металлоконструкцию из трубы, основания и присоединительного фланца. Основанием установка крепится к фундаменту, а присоединительным фланцем — к фланцу коллектора. Присоединительная головка состоит из непосредственно головки, двух захватов, коромысла и маховика с рукояткой.
Захват состоит из стержня и кулачка. Кулачок находится на верхней части стержня, а нижняя часть стержня крепится к коромыслу. В центральной части коромысла имеется ходовая гайка, которая находится на винте, один конец которого шарнирно закреплен на головке. На втором конце винта установлен маховик.
При вращении маховика вращается винт, а коромысло движется поступательно вверх или вниз в зависимости от направления вращения маховика. Консольная часть установки уравновешивается пружинами.
Принцип работы установки заключается в следующем: головка установки подводится к цистерне, кулачки захватов устанавливаются на борт сливного прибора. Вращением маховика по часовой стрелке головка плотно притягивается к сливному прибору, герметичность присоединения обеспечивает резиновое кольцо, находящееся в конической части головки.
Устройство переносное верхнего слива УПВС предназначено для верхнего слива нефти, нефтепро-дуктов и агрессивных жидкостей из неисправных железнодорожных вагонов-цистерн на нефтеналивных станциях нефтебаз при выходе из строя клапана сливного прибора цистерны. Установки УПВС оснащены узлом, совместимым с присоединительным устройством установки типа УСН, обеспечивающим герметичное соединение и эксплуатируются совместно. Установки могут эксплуатироваться совместно как с ручным насосом, входящим в комплект поставки установки, так и с вакуумным насосом, входящим в состав насосной станции. Установки в соответствии ГОСТ 27.003-90, относятся к изделиям многократного циклического применения, восстанавливаемые, обслуживаемые, ремонтируемые.
Установки изготавливаются следующих типов:
УПВС-80 – установка переносная верхнего слива;
УПВС-80Н — установка переносная верхнего слива для агрессивных жидкостей;
УПВС-80С – установка переносная верхнего слива стационарная;
УПВС-80СН – установка переносная верхнего слива стационарная для агрессивных
По устойчивости к воздействию климатических факторов внешней среды устройства УПВС изготавливается в исполнении У и УХЛ.
Устройство верхнего налива УНЖ используется для верхнего налива нефтепродуктов и нефти с соблюдением герметичности в железнодорожные цистерны с выводом паров из зоны налива. Пары отводятся через герметичный шарнирный трубопровод, не нуждающийся в замене в течение срока службы устройства
Устройства оборудованы автономной автоматической системой прекращения налива, которая:
— не требует для работы дополнительных источников энергии;
— при достижении продуктом в цистерне уровня, заданного датчиком, автоматически закрывает заслонку. Тем самым устройство прекращает налив и исключает перелив;
— обеспечивает закрытие заслонки в режиме «медленно-быстро-медленно», что исключает гидроудар;
— при необходимости в любой момент позволяет прекратить налив вручную рукояткой заслонки или втулкой в верхней части датчика уровня.
Двухрядные шарниры обеспечивают легкое перемещение устройства без перекосов при длительной эксплуатации.
Устройства УНЖ оборудованы телескопической наливной трубой, что дополнительно позволяет применять его на эстакадах, конструкция которых ограничивает подъем наливного устройства по высоте.
По устойчивости к воздействию климатических факторов внешней среды устройства УНЖ изготавливается в исполнении У и УХЛ.
Технические характеристики УСН
| Параметры | Устройства нижнего слива УСН | |||||
| Диаметр условного прохода, мм | 150 | 175 | 200 | |||
| Рабочая зона обслуживания, м | 4 | 6 | 4 | 6 | 4 | 6 |
| Условное давление, МПа (кгс/см2) | 0,6 (6) | |||||
| Скорость слива н/продуктов, м/с, не более: | ||||||
| — светлых | 5 | |||||
| — темных | 9 | |||||
| Расчетная пропускная способность, м3/час, не более: | ||||||
| светлых | 320 | 435 | 538 | |||
| темных | 570 | 780 | 967 | |||
| Рабочая температура, °С | — 45°С + 90°С | |||||
| Габариты в сложенном положении, мм | ||||||
| — высота | 1090 | 1090 | 1090 | 1090 | 1300 | 1300 |
| — длина | 2300 | 2800 | 2300 | 2800 | 2300 | 2800 |
| — ширина | 800 | 800 | 800 | 800 | 600 | 600 |
| Масса, кг, не более | 145 | 155 | 190 | 200 | 175 | 190 |
Технические характеристики УПВС
| Параметры | УПВС-80 | УПВС-80Н | УПВС-80С | УПВС-80СН |
| Диаметр условного прохода, мм | 80 | 80 | 80 | 80 |
| Рабочее вакуумметрическое давление МПа (кгс/см2) | 0,05 (0,5) | 0,05 (0,5) | 0,05 (0,5) | 0,05 (0,5) |
| Сопротивление заземления между установкой и контуром заземления, Ом, не более | — | — | 10 | 10 |
| Диапазон температур окружающей среды, °С | ||||
| — для климатического исполнения У | от -40°Сдо +50°С | от -40°Сдо +50°С | от -40°Сдо +50°С | от -40°Сдо +50°С |
| — для климатического исполнения ХЛ | от -40°Сдо +50°С | от -40°Сдо +50°С | от -40°Сдо +50°С | от -40°Сдо +50°С |
| Габариты в сложенном положении, мм | ||||
| — длина | 1900 | 2050 | 3600 | 3600 |
| — ширина | 250 | 250 | 1000 | 1000 |
| — высота | 5000 | 4850 | 5300 | 5300 |
| Вязкость перекачиваемого продукта, сСт, не более | 20 | 20 | 20 | 20 |
| Масса, кг, не более | 55 | 115 | 200 | 200 |
Технические характеристики УНЖ
| Параметры | УНЖ6-100С | УНЖ6-100АС-01 | УНЖ6-100АС-07 |
| Диаметр условного прохода, мм: | 100 | 100 | 100 |
| Рабочее давление, МПа (кг/см2), не более: | 1,0 (10) | 1,0 (10) | 1,0 (10) |
| Расчётная пропускная способность, м3/час | 150 | 150 | 150 |
| Зона обслуживания, м | 6 | 6 | 6 |
| Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более: | 50 (5) | 50 (5) | 50 (5) |
| Назначенный срок службы, лет | 10 | 10 | 10 |
| Обслуживающий персонал, чел | 1 | 1 | 1 |
| Габаритные размеры в сложенном положении, мм, не более: | |||
| — высота | 3950 | 3700 | 2170 |
| — длина | 3700 | 3700 | 3380 |
| — ширина | 600 | 600 | 600 |
| Масса, кг, не более: | 180 | 260 | 220 |
