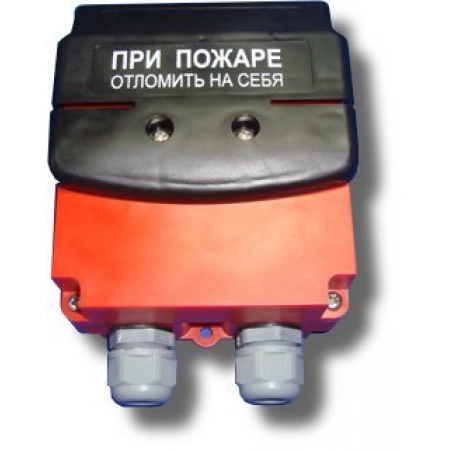

Извещатель пожарный ручной Магнито-Контакт ИП 535-26 Север есть на складе поставщика. Срок поставки может составить от 5-ти дней до 6-8 недель. Более точные сроки, уточняйте у менеджеров.
Нет в наличии
Извещатель пожарный ручной, светов.индикация, 4 схемы включения, Uпит.10. 30В, Iпотр.50мкА, IP66, tраб.-55. +60°С, 169?127?81мм
- Уточняется Поставка
- После поставки* Самовывоз
- 500р. В пределах МКАД
- По тарифам ТК Доставка до ТК
- Необходима предоплата
- 1500 р. Мин. сумма заказа
- 119331, г. Москва ул. Марии Ульяновой дом 17а, этаж 2, офис 10 Адрес:
Назначение изделия
Предназначен для применения в составе автоматизированных систем обнаружения загораний совместно с приборами приемно – контрольными, обеспечивающими в шлейфе пожарной сигнализации напряжение питания в пределах от 9 до 30 В.
подключение реверсивного магнитного пускателя
Извещатель может использоваться в четырех вариантах включения в двухпроводном шлейфе пожарной сигнализации: с нормально – замкнутым контактом, с нормально – разомкнутым контактом, имитация активного пожарного извещателя (с оптической индикацией режима «ПОЖАР»), с нормально – разомкнутым контактом (с оптической индикацией режима «ПОЖАР»).
(В первых двух вариантах включения извещателя оптическая индикация в режиме «ПОЖАР» отсутствует).
Извещатель не реагирует на изменение температуры, влажности, наличия пламени, естественного и искусственного света и не является источником опасности ни для людей, ни для ценностей, как в условиях эксплуатации, так и в аварийных ситуациях.
Источник: www.installing.ru
Магнито-контакт ИП 535-26 «Север»
Извещатели пожарные ручные Магнито-контакт ИП 535-26 «Север», питаемые по шлейфу, неадресные, восстанавливаемые, предназначены для передачи в шлейф сигнализации тревожного извещения при включении приводного элемента. Примененяется совместно с приборами приемно – контрольными, обеспечивающими в шлейфе пожарной сигнализации напряжение питания в пределах от 9 до 30 В (например «ГИППО-1М», «Сигнал-20», «ВЭРС-ПК» и т. п.).
Извещатель может использоваться в двух вариантах включения: имитация активного пожарного извещателя (с оптической индикацией режима «ПОЖАР»), с нормально – разомкнутым контактом (с оптической индикацией режима «ПОЖАР»). Дежурный режим извещателя индицируется одиночными миганиями светодиода выносного индикатора ИВС-2, в режиме передачи сигнала »ПОЖАР» на извещателях включается оптический индикатор красного цвета, а индикация ИВС-2 прекращается (п.4.2.5.1 гост 53325-2012).
Контакторы Часть 2 Типовые схемы подключения — с самоподхватом и без, реверсивная, усиление реле н
Извещатель рассчитан на круглосуточную непрерывную работу. Извещатель не является средством измерения. Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой).
Устройство и принцип работы Извещатель представляет собой магнитоконтактное устройство, предназначенное для ручного включения сигнала пожарной тревоги в системах пожарной и охранно – пожарной сигнализации. Конструкция извещателя. Конструктивно извещатель (см. Приложение А) состоит из базы (основания) (4), крышки (3) и ручки (приводного элемента) (2).
Под крышкой извещателя располагается индикатор режима пожар (1). Все части извещателя выполнены из пластика. Габаритные и установочные размеры извещателя приведены в приложении А. Корпус извещателей (см.
Приложение А) оборудован кабельными вводами (5) для подведения проводников шлейфа сигнализации диаметром от 6 до 14 мм* (*- по согласованию с заказчиком изделие может поставляться с кабельными вводами с диаметром подключаемого кабеля от 6 до 11 мм; от 9 до 14 мм). Внутри корпуса извещателя (см.
Приложение Б) установлена печатная плата (2), на которой расположен индикатор режима пожар (3), а также другие элементы схемы извещателя. Кроме того на плате установлены продублированные клеммники с контактами 1, 2, 3, 4 для подключения проводников шлейфа сигнализации, клеммники с контактами 5, 6, 7, 8, 9, 10 для подключения шунтирующего и оконечного резисторов и перемычки ХР1, ХР2 для обеспечения различных вариантов включения извещателя в шлейф, согласно приложениям Г, Д, Е. Принцип работы.
Принцип работы извещателя основан на изменении электрического режима работы шлейфа пожарной или охранно – пожарной сигнализации при воздействии человека на приводной элемент извещателя (отламывание ручки) при этом происходит размыкание или замыкание контактной группы геркона в его выходной цепи. Извещатели сохраняют состояние режима передачи сигнала «ПОЖАР» после прекращения механического воздействия на приводной элемент (ручку) и самопроизвольно не возвращается в исходное (дежурное) состояние. Возврат извещателя из режима «ПОЖАР» в дежурный режим, производится заменой ручки. В режиме передачи сигнала «ПОЖАР» на извещателе включается оптический индикатор красного цвета, а одиночные мигания светодиода выносного индикатора ИВС-2 прекращаются.
Технические характеристики Магнито-контакт ИП 535-26 «Север»
- Степень защиты оболочки по ГОСТ 14254, не ниже: IP66
- Напряжение питания извещателя от шлейфа, В: 10…30
- Ток, потребляемый извещателем в дежурном режиме, мкА, не более: 50
- Ток потребляемый выносным индикатором ИВС-2: не более 60 мкА
- Диапазон рабочих температур, °С: -55 … 60
- Максимальная относительная влажность воздуха при t +40°С, %, не более: 93
- Извещатель устойчив к воздействию вибрационных нагрузок (синусоидальной вибрации) в диапазоне частот от 10 до 150 Гц с ускорением не более 0,5g (4,9 м/с2);
- Габаритные размеры, мм, не более: 169x127x81
- Масса извещателя, кг, не более: 0,5
- Средняя наработка на отказ, часов, не менее: 60.000
- Средний срок службы извещателя: не менее 10 лет
- Гермовводы обеспечивают подключение кабеля диаметром 6-14мм.
Магнито-контакт ИП 535-26 «Север»
Каталог товаров
- ПО VIDEOTRONIC
- ПО Ivideon
- ПО ITV
- ПО Axxon Next
- Интеллект — цифровая система видеонаблюдения
- Цифровое видеонаблюдение и аудиозапись
- Интеллектуальные модули
- ПО для IP видеокамер и IP видеосерверов
- ПО MACROSCOP LS (до 400 IP-камер, 5 серверов и 10 рабочих мест)
- ПО MACROSCOP ST (неограниченное кол-во IP-камер, серверов, рабочих мест)
- ПО MACROSCOP ULTRA
- Модуль распознавания автономеров для автопарковок MACROSCOP
- Модуль распознавания автономеров для автомагистралей MACROSCOP
- Система VideoNet 9
- Компоненты системы VideoNet
- Система мониторинга и диагностики Diagnotex 1.1
- ПО Линия IP
- Готовые комплекты видеонаблюдения
- Видеокамеры
- Сетевые IP камеры
- IP Видеорегистраторы (NVR)
- Видеорегистраторы гибридные AHD/TVI/CVI/IP
- Видеорегистраторы аналоговые
- IP Видеосерверы
- Видеокамеры для транспорта
- Видеорегистраторы для транспорта
- Мониторы для транспорта
- Комплектующие для транспортного видеонаблюдения
- Видеонаблюдение 969
- Проектные видеокамеры
- Видеорегистраторы с радар-детектором
- Сигнатурные радар-детекторы
- Объективы мегапиксельные
- Приемники телеметрии
- Пульты управления
- Инжекторы POE
- Сплиттеры POE
- Передача аналогового сигнала
- Монтажные коробки для камер
- Кронштейны
- Кожухи
- Колпаки для купольных камер
- Вспомогательное оборудование
- Соединительные кабели
- Адаптеры для кронштейнов
- Стеклоочистители для кожуха и баки для омывающей жидкости
- Прочие аксессуары
- Мониторы для видеонаблюдения
- Компьютерные мониторы (LCD, TFT)
- Автомобильные мониторы
- Сенсорные мониторы (тачскрин)
- Мультиэкранные мониторы (видеостены)
- Аксессуары для мониторов видеонаблюдения
- ИК подсветка
- Считыватели, карты, брелоки
- Считыватели
- Автономные контроллеры
- Кодовые панели
- Комплекты СКУД автономные
- Система на радиобрелоках
- Система доступа к банкомату PERCo-S-800
- Система доступа к банкомату Promix-Банк
- СКУД Sigur
- СКУД RusGuard
- СКУД BioSmart
- Замок электромагнитный
- Замок электромеханический
- Комплект Турникет — проходная
- Турникеты-трипод
- Тумбовые турникеты
- Картоприёмники
- Калитки
- Роторные турникеты
- Ограждения полуростовые
- Полноростовые ограждения
- Комплектующие для ограждений
- Дополнительное оборудование к турникетам и калиткам
- Автоматика для распашных ворот
- Стандартные доводчики
- Напольные доводчики
- Интегрируемые доводчики Cam Action
- Аксессуары для доводчиков
- Конвертеры
- Домофоны
- Видеодомофон
- Комплекты IP-домофонов
- Вызывные панели IP-домофона
- Мониторы IP-домофонов
- Дополнительное оборудование для IP-домофонов
- ПО для ip-домофонов
- По бренду
- ОПС Satel
- ОПС Jablotron
- ОПС Paradox
- ОПС Аргус-Спектр
- ОПС DSC
- ОПС Сибирский арсенал
- Охранная GSM система Ajax
- Охранная GSM система Satel
- Система управления водоснабжением AquaBast
- Система контроля протечки воды Neptun
- Термостаты
- Система Satel «ABAX»
- Система Сапсан
- Серия АСТРА-Р (Теко)
- Серия АСТРА-РИ (Теко)
- Серия АСТРА-РИ-М (Теко)
- Серия АСТРА-Zитадель (Теко)
- Серия Enfocer (Pyronix)
- Серия POWER G (Visonic)
- Приборы приемно-контрольные охранно-пожарные
- Приборы приемно-контрольные пожарные
- Приборы специальные и дополнительные устройства
- Объектовая система адресной пожарной сигнализации «Астра-А»(Теко)
- Серия РУБЕЖ-08 (Сигма-ИС)
- Серия Рубикон (Сигма-ИС)
- Система охраны периметра Hikvision
- Система охраны периметра Satel
- Система охраны периметра Smartec
- Система охраны периметра Полисервис
- Оповещатели звуковые
- Оповещатели световые
- Оповещатели комбинированные
- Табло
- Извещатели магнитоконтактные для помещений
- Извещатели звуковые (акустические) для помещений
- Извещатели ультразвуковые для помещений
- Извещатели оптико-электронные пассивные
- Извещатели лазерные для помещений
- Извещатели вибрационные и емкостные для помещений
- Извещатели комбинированные для помещений
- Извещатели тревожной сигнализации (тревожные кнопки)
- Извещатели оптико-электронные пассивные (инфракрасные)
- Извещатели оптико-электронные активные (инфракрасные)
- Извещатели лазерные наружные
- Извещатели радиоволновые объемные наружные
- Извещатели комбинированные наружные
- Башни для наружных извещателей
- Аксессуары для башен
- Извещатели пожарные тепловые максимальные
- Извещатели пожарные тепловые максимально-дифференциальные
- Линейные тепловые извещатели (термокабель)
- Извещатели пожарные дымовые
- Извещатели пламени
- Извещатели пожарные комбинированные
- Извещатели пожарные ручные
- Центр управления умным домом
- Умные датчики и терморегуляторы
- Умные розетки и таймеры
- Умные розетки
- Умные сетевые фильтры и удлинители
- Умные лампочки
- Умные выключатели и кнопки
- Шкафы телекоммуникационные
- Шкафы распределительные
- Стойки телекоммуникационные
- Компоненты для щитов и шкафов
- Комплекты шлагбаумов
- Тумбы шлагбаумов
- Стрелы шлагбаумов
- Опоры для стрел
- Комплектующие к шлагбаумам
- Радиоуправление шлагбаумами
- Фотоэлементы для шлагбаумов
- Аксессуары для стрел шлагбаума
- Сигнальные лампы для шлагбаумов
- Светофоры для шлагбаумов
- Аксессуары для шлагбаумов
Источник: starksystem.ru
Схемы подключения
Схема рекомендуется, если все шлейфы ППК ВЭРС-ПК8,4,2(П,М)-02 пожарные.Обеспечивает передачу состояний НОРМА, ПОЖАР и НЕИСПРАВНОСТЬ. ППКОП Кварц находится в режиме пожарного шлейфа, тактика РЗ.
ППК Гранд МАГИСТР. Схемы подключения к ППКОП «Кварц», вариант Л
Схема подключения ППКОП Кварц вар. Л к ППК Гранд МАГИСТР
Схема рекомендуется, если все шлейфы ППК Гранд Магистр пожарные.Обеспечивает передачу состояний НОРМА, ПОЖАР и НЕИСПРАВНОСТЬ.ППКОП Кварц находится в режиме пожарного шлейфа, тактика РЗ
кОмСхема подключения ППКОП Кварц вар. Л к ППК Гранд МАГИСТР. Схема рекомендуется, если все шлейфы ППК Гранд Магистр охранные.Обеспечивает передачу состояний НОРМА и ТРЕВОГА.ППКОП Кварц находится в режиме охранного шлейфа
Призма 3, исп. 1. Схема подключения к ППКОП «Кварц», вариант Л
Схема подключения ППКОП Кварц вар. Л к ППКО Призма-3, исп.1
Схема рекомендуется, если все шлейфы ППКО Призма-3 исп.1 охранные.Обеспечивает передачу состояний НОРМА и ТРЕВОГА.ППКОП Кварц находится в режиме охранного шлейфа
Сигнал-20М (20П). Схема подключения к ППКОП «Кварц», вариант Л
Схема подключения ППКОП Кварц вар. Л к Сигнал 20М
Схема рекомендуется, если все шлейфы ППК Сигнал-20М пожарные. Реле 1 запрограммировано как ПОЖАРНЫЙ ПЦН всех шлейфов, Реле 2 -ВЫХОД НЕИСПРАВНОСТЬ всех шлейфов,Обеспечивает передачу состояний НОРМА, ПОЖАР и НЕИСПРАВНОСТЬ.ППКОП Кварц находится в режиме пожарного шлейфа, тактика РЗ
Схема подключения ППКОП Кварц вар. Л к Сигнал 20П.
Схема рекомендуется, если все шлейфы ППК Сигнал-20П охранные. Реле 1 запрограммировано как выход ПЦН всех шлейфов.Обеспечивает передачу состояний НОРМА и ТРЕВОГА.ППКОП Кварц находится в режиме охранного шлейфа
ППК Вэрс. Схемы подключения к ППКОП «Гранит-3» с коммуникатором
Схема подключения ППКОП Гранит 3 с коммуникатором к ППК ВЭРС
ППК Гранд МАГИСТР. Схемы подключения к ППКОП «Гранит-3» с коммуникатором
Схема подключения ППКОП Гранит 3 с коммуникатором к ППК Гранд МАГИСТР
Призма 3, исп. 1. Схема подключения к ППКОП «Гранит-3» с коммуникатором
Схема подключения ППКОП Гранит 3 с коммуникаторами к ППКО Призма-3, исп.1.
Схема рекомендуется, если все шлейфы ППКО Прима-3 исп.1 охранные. Обеспечивает передачу состояний НОРМА и ТРЕВОГА. 1 шлейф охранный, состояния НОРМА, ТРЕВОГА, ШС2 и ШС3 любые конфигурации.
Сигнал-20М (20П). Схема подключения к ППКОП «Гранит-3» с коммуникатором
Схема подключения ППКОП Гранит с коммуникатором к Сигнал 20М
Схема подключения ППКОП Гранит-3 с коммуникатором к ППК Сигнал-20М.Реле 1 запрограммировано как ПОЖАРНЫЙ ПЦН всех шлейфов, Реле 2 — ВЫХОД НЕИСПРАВНОСТЬ всех шлейфов, Реле 3 — ОХРАННЫЙ ПЦН всех шлейфов.
Схема подключения ППКОП Гранит-3 с коммуникатором к ППК Сигнал-20П
Реле 1 запрограммировано как ПОЖАРНЫЙ ПЦН всех шлейфов, Реле 2 -ВЫХОД НЕИСПРАВНОСТЬ всех шлейфов, Реле 3 — ОХРАННЫЙ ПЦН всех шлейфов.
Подключение считывателя ключей Touch Memory и считывателя proximity-карт «ПС-01»
ППК Вэрс. Схемы подключения к ППКОП «Кварц», вариант Л
Схема подключение считывателя ключей Touch Memory и считывателя proximity-карт «ПС-01»
Если у вас не получается подключить к приемно-контрольному прибору (ПКП) считыватель электронных ключей Touch Memory (ТМ) или считыватель proximity-карт «ПС-01», то этот материал для вас.
Подключение считывателя ключей Touch Memory
Для подключения считывателя к приборам НПО «Сибирский Арсенал» в большинстве случаев достаточно соединить контакты прибора, подписанные «ТМ» и «ОБЩ» с контактами считывателя «ТМ+» и «ТМ-» соответственно.
Для включения световой индикации на считывателе необходимо использовать контакты «LED+» и «LED-». Они соединяются с контактами «Ламп» и «ОБЩ» на плате ПКП.
Для контроля правильности подключения измерьте напряжение между центральным и боковым контактами считывателя. Оно должно находиться в пределах 3,9 В (приборы системы «Лавина») и 5 В (остальные приборы).
В некоторых случаях требуется сделать дополнительные подключения. Полная информация об этом находится в руководстве по эксплуатации на приемно-контрольный прибор.
Помимо символьного обозначения клемм на плате считывателя «ТМ+», «ТМ-», «LED+», «LED-», может встречаться цветовое обозначение проводов считывателя. В этом случае «белый» — «ТМ+», «коричневый» — «ТМ-», «желтый» — «LED+», «зеленый» — «LED-».
Рекомендуется устанавливать считыватель не далее 15 м от ПКП. Возможно подключение на большее расстояние (провод типа «витая пара»), но работа считывателя в этом случае не гарантируется.
Подключение считывателя proximity-карт (проксимити, proxi) «ПС-01»
Подключение считывателя карт принципиально не отличается от подключения считывателя ключей ТМ. Используются контакты считывателя:
- Х1:1 — «+12 В» питания, подключается к положительному контакту источника питания.
- X1:2 — «земля» питания, подключается к отрицательному контакту источника питания.
- X1:3 — выход «Touch Memory», подключается ко входу ПКП «ТМ».
Для систем контроля доступа, например, на базе прибора «Курс-100», может потребоваться более сложная схема подключения.
Источник: arsenalnpo.ru
