Технологическая подготовка производства является продолжением работ по проектированию изделия. На этой стадии устанавливается, при помощи каких технических методов и средств, способов организации производства должно изготавливаться данное изделие, окончательно определяется его себестоимость и эффективность производства. Такая технология разрабатывается как для каждого нового изделия, так и для традиционной продукции с целью повышения технического уровня и снижения издержек производства, улучшения условий труда, охраны окружающей среды.
Технологическая подготовка производства охватывает проектирование технологических процессов, а именно:
— выбор и расстановку оборудования на площади цеха;
— определение и проектирование специальной технологической оснастки;
— нормирование затрат труда, материалов, топлива и энергии.
Под технологическим процессом понимается совокупность методов изготовления продукции путем изменения состояния, свойств, форм и габаритов исходных материалов, сырья и полуфабрикатов.
Технологическая подготовка производства. Основные задачи подготовки производства
В процессе технологической подготовки производства разрабатываются способы механизации и автоматизации производственных процессов, а также решаются некоторые вопросы организации производства, а именно: внедрение поточных методов, организация и оснащение рабочих мест и участков, выбор транспортных средств и средств хранения сырья, полуфабрикатов и продукции и т.п.
Исходя из спроектированного технологического процесса и выбора на этой основе оборудования и режима его работы, определяются основные нормативы расхода рабочего времени, сырья, материалов, топлива, энергии и других элементов производства на единицу продукции.
Этапы технологической подготовки.
Технологическое проектированиеначинается с разработки маршрутной технологии.
В индивидуальном и мелкосерийном производствах, а также на предприятиях со сравнительно простой технологией разработка технологических процессов обычно ограничивается маршрутной технологией. В массовом же и крупносерийном производствах вслед за маршрутной разрабатывается более подробная пооперационная технология.
Из всех возможных технологий, предлагаемых на этом этапе, затем осуществляется выбор оптимальной. При этом сопоставляются натуральные показатели, и сравнивается себестоимость продукции и работ при разных вариантах.
Выбранная технология производства должна обеспечивать повышение производительности труда, требуемое качество изготовления при наиболее низкой себестоимости продукции по сравнению с другими вариантами. Лучший вариант технологического процесса принимается в качестве типового для данных условий производства на определенный отрезок времени вплоть до разработки более перспективного варианта.
Применение типовых технологических процессов способствует ограничению числа технологических операций. Они позволяют установить единообразие способа обработки однотипных изделий и применяемой технологической оснастки, создают условия для прекращения затрат и продолжительности проектирования технологий.
СМАРТ Бизнес-процессы: Технологическая подготовка производства
Разработка типовых технологических процессов предполагает следующие этапы:
— определение технологического маршрута обработки изделия данной группы;
— выбор пооперационного технологического процесса;
— установление способов обработки отдельных элементов (выполняемых технологических операций) для изделия данной группы.
Технологическая подготовка производства предусматривает также разработку проектов, изготовление и наладку специального технологического оборудования, технологической оснастки, необходимых для производства нового (модернизированного) изделия. Это очень трудоемкая и дорогостоящая работа, поскольку при освоении ряда новых моделей (например, автомобилей и других машин) изготавливается по несколько тысяч штампов, приспособлений, моделей, десятки автоматических линий. В связи с этим в отраслях крупносерийного и массового производства, выпускающих продукцию технологически сложного профиля, переход на изготовление нового изделия, как правило, совмещается с реконструкцией и техническим переоснащением предприятий.
Проводя работы по технологической подготовке производства, необходимо учитывать, что организация производства новых видов продукции, модернизация изделий и процессов производства требуют материальной и организационной подготовки. Материальная подготовка производства предусматривает Приобретение, монтаж и наладку нового оборудования, изготовление или закупку инструментов и приспособлений, сырья и материалов, т.е. обеспечение производства всеми материально-техническими, ресурсами.
Организационная подготовка включает совершенствование организации производства и труда, и приспособление их к условиям изготовления новой продукции, новой техники и технологии. Сюда также входит подбор и расстановка кадров в соответствии с новым характером производства, внесение корректив в структуру аппарата управления, в функциональное и иерархическое распределение труда.
Организация технологической подготовки.
Технологическую подготовку производства осуществляет отдел главного технолога.
Главные задачи, решаемые при этом, группируются по следующим основным функциям:
— обеспечение технологичности конструкции изделия;
— разработка технологических процессов;
— проектирование и изготовление средств технологического оснащения;
— организация и управление процессом технологической подготовки производства.
В целом весь процесс разработки предполагает:
— обследование и анализ существующей на предприятии системы технологической подготовки производства;
— разработку технического проекта системы технологической подготовки производства, в котором определяется назначение, и формируются требования, которым должны удовлетворять как система в целом, так и отдельные ее элементы;
— создание рабочего проекта, предусматривающего разработку информационных моделей решения задач, всего комплекса технологических процессов на основе типизации и стандартизации, документации по организации рабочих мест и участков основного и вспомогательного производства на основе типовых и стандартных технологических процессов.
Результатом работы по технологической подготовке производства является выработка правил обеспечения технологичности конструкции изделий.
Документация по организации технологической подготовки
| Стадии разработки | Содержание работ |
| Техническое задание | Издание приказа, создание подразделений и комплексных бригад по организационно-техническому обследованию системы технологической подготовки производства |
| Проведение анализа существующего уровня технологической подготовки производства | |
| Разработка предложений по совершенствованию системы технологической подготовки производства | |
| Разработка, согласование и утверждение технического задания на совершенствование системы технологической подготовки производства | |
| Технический проект | Разработка рабочей конечной информационной модели системы технологической подготовки производства |
| Разработка схемы структуры управления технологической подготовкой производства | |
| Унификация и стандартизация форм документов, используемых в системе технологической подготовки производства | |
| Разработка методических материалов и стандартов предприятия на систему классификации и кодирования технико-экономической информации | |
| Разработка и утверждение технологических операций, подлежащих автоматизации | |
| Рассмотрение и утверждение технического проекта | |
| Рабочий проект | Разработка рабочей документации системы технологической подготовки производства по функциям: обеспечение технологичности конструкций изделий; разработка технологических процессов; проектирование и изготовление средств технологического оснащения; организация и изготовление средств технологического оснащения; организация и управление процессом технологической подготовки производства |
| Создание банка стандартных элементов технологической оснастки | |
| Создание трудовых и материальных нормативов на проектирование средств технологического оснащения производства | |
| Создание нормативной базы для качественной и количественной оценки технологичности изделий | |
| Создание информационных массивов | |
| Разработка комплекса рабочих программ для решения технологических задач, подлежащих автоматизации |
Технологичность конструкции изделия.
Понятие обеспечения технологичности конструкции изделия охватывает подготовку производства, предусматривающего взаимосвязанное решение конструкторских и технологических задач, направленных на повышение производительности труда, достижение оптимальных трудовых и материальных затрат и сокращение времени на производство, техническое обслуживание и ремонт изделия.
Сведения об уровне технологичности конструкции используются в процессе оптимизации конструктивных решений на стадии разработки конструкторской документации, при принятии решения о производстве изделия, анализе технологической подготовки производства, разработке мероприятий по повышению уровня технологичности конструкции изделия и эффективности его производства и эксплуатации.
Обеспечение технологичности конструкции изделия наряду с отработкой самой конструкции включает ее количественную оценку. Этот показатель рассчитывается с помощью базовых (исходных) данных. К числу основных показателей, характеризующих технологичность конструкции изделий, можно отнести трудоемкость изготовления изделия, его удельную материалоемкость, технологическую себестоимость, трудоемкость, стоимость и продолжительность технического обслуживания, степень унификации конструкции.
При оценке технологичности конструкции следует пользоваться минимальным, недостаточным количеством показателей. Точность количественной оценки технологичности конструкции изделий, а также перечень показателей и методика их определения устанавливаются в зависимости от вида изделия и степени отработки его конструкции и типа производства.
При проведении отработки конструкции изделия на технологичность следует иметь в виду, что в этом случае играет роль вид изделия, степень его новизны и сложности, условия изготовления, технического обслуживания и ремонта, перспективность и объем его выпуска.
Испытание конструкции изделия на технологичность должно обеспечить решение следующих основных задач:
— снижение трудоемкости и себестоимости изготовления изделия;
— снижение трудоемкости и стоимости технического обслуживания изделия;
— снижение важнейших составляющих общей материалоемкости изделия – расхода металла и топливно-энергетических ресурсов при изготовлении, а также монтаже вне предприятия-изготовителя и ремонте.
Работы по снижению трудоемкости и себестоимости изготовления изделия и его монтажа сопровождаются повышением серийности изделия посредством стандартизации и унификации, ограничения номенклатуры составных частей конструктивных элементов и используемых материалов, применения высокопроизводительных и малоотходных технологических решений, использования стандартных средств технологического оснащения, обеспечивающих оптимальный уровень механизации и автоматизации производственных процессов.
Снижение трудоемкости, стоимости и продолжительности технического обслуживания и ремонта предполагает использование конструктивных решений, позволяющих снизить затраты на проведение подготовки к использованию изделия, а также облегчающих и упрощающих условия технического обслуживания, ремонта и транспортировки.
В свою очередь комплекс работ по снижению материалоемкости изделия включает:
— применение рациональных сортаментов и марок материалов, рациональных способов получения заготовок, методов и режимов упрочнения деталей;
— разработку и применение прогрессивных конструктивных решений, позволяющих повысить ресурс изделия и использовать малоотходные и безотходные технологические процессы;
— разработку рациональной компоновки изделия, обеспечивающей сокращение расхода материала.
В ходе выполнения технологической подготовки производства различают два вида технологичности конструкции изделия – производственную и эксплуатационную.
Производственная технологичность конструкции проявляется в сокращении затрат средств и времени на конструкторскую и технологическую подготовку производства, а также длительности производственного цикла.
Эксплуатационная технологичность конструкции изделия проявляется в сокращении затрат времени и средств на техническое обслуживание и ремонт изделия.
Оценка технологичности конструкции может быть двух видов: качественной и количественной.
Качественная оценка характеризует технологичность конструкции обобщенно на основании опыта исполнителя. Качественная сравнительная оценка вариантов конструкции допустима на всех стадиях проектирования, когда осуществляется выбор лучшего конструктивного решения и не требуется определение степени различия технологичности сравниваемых вариантов. Качественная оценка при сравнении вариантов конструкции в процессе проектирования изделия предшествует количественной и определяет ее целесообразность.
Количественная оценка технологичности конструкции изделия выражается показателем, численное значение которого характеризует степень удовлетворения требований к технологичности конструкции. Количественная оценка рациональна только в зависимости от признаков, которые существенно влияют на технологичность рассматриваемой конструкции.

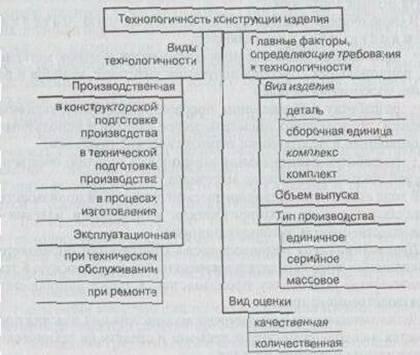

Виды технологичности, главные факторы, определяющие требования к технологичности конструкции, и виды ее оценки графически представлены на рис 9.1.
Рис. 7.2. Виды технологичности, факторы и способы оценки технологичности конструкции изделия
Методы сравнения технологических процессов.
Технологическая подготовка производства ставит перед технологом задачу: из имеющихся в его распоряжении вариантов изготовления изделия выбрать оптимальный, т.е. наиболее рациональный и экономичный, способ производства, оборудование и технологическую оснастку.
Оптимальный вариант необходимо выбирать с учетом условий производства – степени его устойчивости, серийности, сложности. Например, в крупносерийном и массовом производстве, как правило, есть все возможности, чтобы решить эту задачу, так как каждый элемент затрат может быть рассчитан с высокой степенью точности. В серийном же производстве продолжительность выпуска изделий короче из-за довольно частой сменяемости номенклатуры, поэтому сравнительная оценка сопоставляемых технологических процессов должна быть проведена быстро и качественно.
В основе сравнительных расчетов лежит определение технологической себестоимости и установление экономически целесообразного объема годового производства. Технологической себестоимостью называется сумма затрат, изменяющаяся с изменением технологического процесса.
Законченные результаты проектирования технологической подготовки производства оформляются специальной документацией. На предприятиях машиностроения, строительных материалов, мебельных фабриках и в некоторых других отраслях такими документами являются технологические карты. Они представляют описание всего технологического процесса от поступления исходных материалов и комплектующих изделий на склад отдела материально-технического снабжения и до выпуска готового изделия и передачи его отделу сбыта продукции. Например, в металлургии основной технологической документацией являются нормативно-технологические карты, графики работ, производственно-технические инструкции и разработанные на их основе программы для электронных управляющих машин.
Технологический регламент является основной технологической документацией в ряде отраслей, например, в химической промышленности. В нем дается описание основных параметров, этапов и режимов технологического процесса, рецептуры и порядка ведения операций. В технологическом регламенте устанавливается характеристика готового продукта, перечень и характеристика исходного сырья и материалов.
На предприятиях всех отраслей промышленности технологическая документация обязательно включает: нормы расхода сырья, материалов, энергии, топлива, нормы отходов производства, описание транспортных маршрутов, перечень рабочих инструкций, спецификации оборудования и инструментов.
Выполнение работ по технологической подготовке производства позволяет сосредоточить усилия конструкторов, технологов и организаторов на решении главных задач развития техники, технологии и организации производства, повысить гибкость технологических процессов к переналадке на выпуск новых изделий и снизить затраты на ее проведение приблизительно в два раза.
Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
Источник: studopedia.ru
СОВЕРШЕНСТВОВАНИЕ ПРОЦЕССА ТЕХНОЛОГИЧЕСКОЙ ПОДГОТОВКИ ПРОИЗВОДСТВА В РАМКАХ ОБЪЕДИНЕНИЯ ПРЕДПРИЯТИЙ
статья
С внедрением на предприятиях международных стандартов ИСО9000-2015 появилось понятие процессного подхода, который позволяет определить и управлять многочисленными взаимосвязанными видами деятельности. При этом деятельность, использующая ресурсы и управляемая с целью преобразования входов в выходы, может рассматриваться как процесс [1].
В рамках объединения двух предприятий ЗАО «ЗЭМ» РКК «Энергия» и ПАО «РКК «Энергия» для понимания облика будущего единого предприятия и централизации различных функций управления было решено применить процессный подход. Приказом генерального директора была утверждена предварительная модель бизнес-процессов объединенной компании. Основная деятельность «ЗАО» ЗЭМ «РКК «Энергия» была выделена в основной бизнес-процесс «Производство».
В рамках работы необходимо было выполнить описание бизнес-процессов, определить их взаимосвязи, ключевые показатели. В модели объединенной компании отдельно были выделены бизнес-процессы менеджмента, основные и поддерживающие процессы.
В рамках проработки целевой модели бизнес-процесса «Производство» рассматривались укрупненно следующие процессы:
- Планирования производства и мониторинг
- Технологической подготовки производства
- Изготовления изделий
- Индустриальной модели.
Одним из наиболее сложных и крупных для описания и определения взаимосвязей с другими процессами стал процесс «Технологической подготовки производства».
Технологическая подготовка производства (далее – ТПП) представляет собой совокупность мероприятий, обеспечивающих технологическую готовность производства. Технологическая готовность производства определяется наличием полных комплектов конструкторской и технологической документации и средств технологического оснащения, необходимых для осуществления заданного объема выпуска продукции с установленными технико-экономическими показателями [2].
Ключевые аспекты повышения эффективности производства – это сокращение сроков и повышение качества выпускаемой продукции. Для того, чтобы определить на каких этапах жизненного цикла изделия можно повысить эффективность, необходимо рассмотреть каждый процесс в отдельности.
В целевой модели объединенного предприятия результат разработки изделия представлен в виде электронный макет изделия (далее – ЭМИ), который используется на всех последующих стадиях жизненного цикла изделия. ЭМИ допускается использовать для планирования, информационного обеспечения и выполнения процессов разработки изделия, производства, испытаний, контроля, приемки, эксплуатации и утилизации. [3]
Процесс «Технологической подготовки производства» неразрывно связан с разработкой конструкторской документации (далее – КД). В ходе разработки КД проходит отработку на технологичность, во время которой определяется метод обработки, тип оборудования, необходимые виды инструментов, маршрут обработки. Результат отработки КД на технологичность в электронном виде заносится в ЭМИ.
Для сокращения сроков ТПП в части разработки технологических процессов в качестве исходной конструкторской документации в идеале необходимо использовать 3Dмодель изделия, разработанную конструктором. На данный момент разработка технологической документации проходит в системах автоматизированного проектирования (далее – САПР), но по КД, утвержденной в бумажном варианте. Технологу для разработки ТП необходимо вновь создавать 3D модель детали для дальнейшей работы в САПР. Переход от бумажного варианта КД к электронномусократит не только время на данном этапе, но и исключит влияние человеческого фактора.
Так же для сокращения сроков ТПП и унификации технологической документации на ЗАО «ЗЭМ» РКК «Энергия» началось внедрение системы «1С: ТОИР».
- ГОСТ Р ИСО 9000-2015 Система менеджмента качества. Основные положения и словарь. – М.:Стандартинформ, 2019 – 61 с.
- ГОСТ 14.004-83. Технологическая подготовка производства. Термины и определения основных понятий.– М.:Стандартинформ,2009-9с.
- ГОСТ Р 58301-2018. Управление данными об изделии. Электронный макет изделия.Общие требования.-М.:Стандартинформ,2018-5с.
- Ефимов В.В. Описание и улучшение бизнес-процессов.– УлГТУ, 2004.–86 с.
- Гантмахер Ф. Р.Теория матриц. – М.: Наука, 1967. – 576 с.
- Филатов В.М., Барсанов В.Н., Европин С.В. Влияние реакторного облучения на циклическую прочность сплавов циркония // Атомная энергия. 1983. Т. 55. Вып. 1. С. 29-31.
Источник: nsportal.ru
7.5 Технологическая подготовка производства
Технологическая подготовка производстваявляется продолжением работ по проектированию изделия. На этой стадии устанавливается, при помощи каких технических методов и средств, способов организации производства должно изготавливаться данное изделие, окончательно определяется его себестоимость и эффективность производства. Такая технология разрабатывается как для каждого нового изделия, так и для традиционной продукции с целью повышения технического уровня и снижения издержек производства, улучшения условий труда, охраны окружающей среды.
Технологическая подготовкапроизводства охватывает проектирование технологических процессов, а именно:
• выбор и расстановку оборудования на площади цеха;
• определение и проектирование специальной технологической оснастки;
• нормирование затрат труда, материалов, топлива и энергии.
Под технологическим процессомпонимается совокупность методов изготовления продукции путем изменения состояния, свойств, форм и габаритов исходных материалов, сырья и полуфабрикатов.
В процессе технологической подготовки производства разрабатываются способы механизации и автоматизации производственных процессов, а также решаются некоторые вопросы организации производства, а именно: внедрение поточных методов, организация и оснащение рабочих мест и участков, выбор транспортных средств и средств хранения сырья, полуфабрикатов и продукции и т.п.
Исходя из спроектированного технологического процесса и выбора на этой основе оборудования и режима его работы, определяются основные нормативы расхода рабочего времени, сырья, материалов, топлива, энергии и других элементов производства на единицу продукции.
В индивидуальном и мелкосерийном производствах, а также на предприятиях со сравнительно простой технологией разработка технологических процессов обычно ограничивается маршрутной технологией. В массовом же и крупносерийном производствах вслед за маршрутной разрабатывается более подробная пооперационная технология.
Из всех возможных технологий, предлагаемых на этом этапе, затем осуществляется выбор оптимальной. При этом сопоставляются натуральные показатели, и сравнивается себестоимость продукции и работ при разных вариантах.
Выбранная технология производства должна обеспечивать повышение производительности труда, требуемое качество изготовления при наиболее низкой себестоимости продукции по сравнению с другими вариантами. Лучший вариант технологического процесса принимается в качестве типового для данных условий производства на определенный отрезок времени вплоть до разработки более перспективного варианта.
Применение типовых технологических процессовспособствует ограничению числа технологических операций. Они позволяют установить единообразие способа обработки однотипных изделий и применяемой технологической оснастки, создают условия для прекращения затрат и продолжительности проектирования технологий.
Разработка типовых технологических процессов предполагает следующие этапы:
— определение технологического маршрута обработки изделия данной группы;
— выбор пооперационного технологического процесса;
— установление способов обработки отдельных элементов (выполняемых технологических операций) для изделия данной группы.
Технологическая подготовка производства предусматриваеттакже разработку проектов, изготовление и наладку специального технологического оборудования, технологической оснастки, необходимых для производства нового (модернизированного) изделия. Это очень трудоемкая и дорогостоящая работа, поскольку при освоении ряда новых моделей (например, автомобилей и других машин) изготавливается по несколько тысяч штампов, приспособлений, моделей, десятки автоматических линий. В связи с этим в отраслях крупносерийного и массового производства, выпускающих продукцию технологически сложного профиля, переход на изготовление нового изделия, как правило, совмещается с реконструкцией и техническим переоснащением предприятий.
Проводя работы по технологической подготовке производства, необходимо учитывать, что организация производства новых видов продукции, модернизация изделий и процессов производства требуют материальной и организационной подготовки. Материальная подготовка производствапредусматривает Приобретение, монтаж и наладку нового оборудования, изготовление или закупку инструментов и приспособлений, сырья и материалов, т.е. обеспечение производства всеми материально-техническими, ресурсами.Организационная подготовка включаетсовершенствование организации производства и труда, и приспособление их к условиям изготовления новой продукции, новой техники и технологии. Сюда также входит подбор и расстановка кадров в соответствии с новым характером производства, внесение корректив в структуру аппарата управления, в функциональное и иерархическое распределение труда.
Организация технологической подготовки. Технологическую подготовку производства осуществляет отдел главного технолога. Главные задачи, решаемые при этом, группируются по следующим основным функциям:
• обеспечение технологичности конструкции изделия;
• разработка технологических процессов;
• проектирование и изготовление средств технологического оснащения;
• организация и управление процессом технологической подготовки производства.
• обследование и анализ существующей на предприятии системы технологической подготовки производства;
• разработку технического проекта системы технологической подготовки производства, в котором определяется назначение, и формируются требования, которым должны удовлетворять как система в целом, так и отдельные ее элементы;
• создание рабочего проекта, предусматривающего разработку информационных моделей решения задач, всего комплекса технологических процессов на основе типизации и стандартизации, документации по организации рабочих мест и участков основного и вспомогательного производства на основе типовых и стандартных технологических процессов.
Результатом работы по технологической подготовке производства является выработка правил обеспечения технологичности конструкции изделий.
Документация по организации технологической подготовки
Издание приказа, создание подразделений и комплексных бригад по организационно-техническому обследованию системы технологической подготовки производства
Проведение анализа существующего уровня технологической подготовки производства
Разработка предложений по совершенствованию системы технологической подготовки производства
Разработка, согласование и утверждение технического задания на совершенствование системы технологической подготовки производства
Разработка рабочей конечной информационной модели системы технологической подготовки производства
Разработка схемы структуры управления технологической подготовкой производства
Унификация и стандартизация форм документов, используемых в системе технологической подготовки производства
Разработка методических материалов и стандартов предприятия на систему классификации и кодирования технико-экономической информации
Разработка и утверждение технологических операций, подлежащих автоматизации
Рассмотрение и утверждение технического проекта
Разработка рабочей документации системы технологической подготовки производства по функциям:
• обеспечение технологичности конструкций изделий;
• разработка технологических процессов;
• проектирование и изготовление средств технологического оснащения;
• организация и изготовление средств технологического оснащения;
• организация и управление процессом технологической подготовки производства
Создание банка стандартных элементов технологической оснастки
Создание трудовых и материальных нормативов на проектирование средств технологического оснащения производства
Создание нормативной базы для качественной и количественной оценки технологичности изделий
Создание информационных массивов
Разработка комплекса рабочих программ для решения технологических задач, подлежащих автоматизации
Технологичность конструкции изделия. Понятие обеспечения технологичности конструкции изделия охватывает подготовку производства, предусматривающего взаимосвязанное решение конструкторских и технологических задач, направленных на повышение производительности труда, достижение оптимальных трудовых и материальных затрат и сокращение времени на производство, техническое обслуживание и ремонт изделия.
Сведения об уровне технологичности конструкции используются в процессе оптимизации конструктивных решений на стадии разработки конструкторской документации, при принятии решения о производстве изделия, анализе технологической подготовки производства, разработке мероприятий по повышению уровня технологичности конструкции изделия и эффективности его производства и эксплуатации.
Обеспечение технологичности конструкции изделия наряду с отработкой самой конструкции включает ее количественную оценку. Этот показатель рассчитывается с помощью базовых (исходных) данных. К числу основных показателей, характеризующих технологичность конструкции изделий, можно отнести трудоемкость изготовления изделия, его удельную материалоемкость, технологическую себестоимость, трудоемкость, стоимость и продолжительность технического обслуживания, степень унификации конструкции.
При оценке технологичности конструкции следует пользоваться минимальным, недостаточным количеством показателей. Точность количественной оценки технологичности конструкции изделий, а также перечень показателей и методика их определения устанавливаются в зависимости от вида изделия и степени отработки его конструкции и типа производства.
При проведении отработки конструкции изделия на технологичность следует иметь в виду, что в этом случае играет роль вид изделия, степень его новизны и сложности, условия изготовления, технического обслуживания и ремонта, перспективность и объем его выпуска.
Испытание конструкции изделия на технологичность должно обеспечить решение следующих основных задач:
• снижение трудоемкости и себестоимости изготовления изделия;
• снижение трудоемкости и стоимости технического обслуживания изделия;
• снижение важнейших составляющих общей материалоемкости изделия – расхода металла и топливно-энергетических ресурсов при изготовлении, а также монтаже вне предприятия-изготовителя и ремонте.
Работы по снижению трудоемкости и себестоимости изготовления изделия и его монтажа сопровождаются повышением серийности изделия посредством стандартизации и унификации, ограничения номенклатуры составных частей конструктивных элементов и используемых материалов, применения высокопроизводительных и малоотходных технологических решений, использования стандартных средств технологического оснащения, обеспечивающих оптимальный уровень механизации и автоматизации производственных процессов.
Снижение трудоемкости, стоимости и продолжительности технического обслуживания и ремонта предполагает использование конструктивных решений, позволяющих снизить затраты на проведение подготовки к использованию изделия, а также облегчающих и упрощающих условия технического обслуживания, ремонта и транспортировки.
В свою очередь комплекс работ по снижению материалоемкости изделия включает:
• применение рациональных сортаментов и марок материалов, рациональных способов получения заготовок, методов и режимов упрочнения деталей;
• разработку и применение прогрессивных конструктивных решений, позволяющих повысить ресурс изделия и использовать малоотходные и безотходные технологические процессы;
• разработку рациональной компоновки изделия, обеспечивающей сокращение расхода материала.
В ходе выполнения технологической подготовки производства различают два вида технологичности конструкции изделия – производственную и эксплуатационную.
Производственная технологичность конструкции проявляется в сокращении затрат средств и времени на конструкторскую и технологическую подготовку производства, а также длительности производственного цикла.
Эксплуатационная технологичность конструкции изделия проявляется в сокращении затрат времени и средств на техническое обслуживание и ремонт изделия.
Оценка технологичности конструкции может быть двух видов: качественной и количественной.
Качественная оценка характеризует технологичность конструкции обобщенно на основании опыта исполнителя. Качественная сравнительная оценка вариантов конструкции допустима на всех стадиях проектирования, когда осуществляется выбор лучшего конструктивного решения и не требуется определение степени различия технологичности сравниваемых вариантов. Качественная оценка при сравнении вариантов конструкции в процессе проектирования изделия предшествует количественной и определяет ее целесообразность.
Количественная оценка технологичности конструкции изделия выражается показателем, численное значение которого характеризует степень удовлетворения требований к технологичности конструкции. Количественная оценка рациональна только в зависимости от признаков, которые существенно влияют на технологичность рассматриваемой конструкции.
Виды технологичности, главные факторы, определяющие требования к технологичности конструкции, и виды ее оценки графически представлены на рис 9.1.
Рис. 7.2. Виды технологичности, факторы и способы оценки технологичности конструкции изделия
Методы сравнения технологических процессов. Технологическая подготовка производства ставит перед технологом задачу: из имеющихся в его распоряжении вариантов изготовления изделия выбрать оптимальный, т.е. наиболее рациональный и экономичный, способ производства, оборудование и технологическую оснастку.
Оптимальный вариант необходимо выбирать с учетом условий производства – степени его устойчивости, серийности, сложности. Например, в крупносерийном и массовом производстве, как правило, есть все возможности, чтобы решить эту задачу, так как каждый элемент затрат может быть рассчитан с высокой степенью точности. В серийном же производстве продолжительность выпуска изделий короче из-за довольно частой сменяемости номенклатуры, поэтому сравнительная оценка сопоставляемых технологических процессов должна быть проведена быстро и качественно.
В основе сравнительных расчетов лежит определение технологической себестоимости и установление экономически целесообразного объема годового производства. Технологической себестоимостью называется сумма затрат, изменяющаяся с изменением технологического процесса.
Законченные результаты проектирования технологической подготовки производства оформляются специальной документацией. На предприятиях машиностроения, строительных материалов, мебельных фабриках и в некоторых других отраслях такими документами являются технологические карты. Они представляют описание всего технологического процесса от поступления исходных материалов и комплектующих изделий на склад отдела материально-технического снабжения и до выпуска готового изделия и передачи его отделу сбыта продукции. Например, в металлургии основной технологической документацией являются нормативно-технологические карты, графики работ, производственно-технические инструкции и разработанные на их основе программы для электронных управляющих машин.
Технологический регламент является основной технологической документацией в ряде отраслей, например, в химической промышленности. В нем дается описание основных параметров, этапов и режимов технологического процесса, рецептуры и порядка ведения операций. В технологическом регламенте устанавливается характеристика готового продукта, перечень и характеристика исходного сырья и материалов.
На предприятиях всех отраслей промышленности технологическая документация обязательно включает: нормы расхода сырья, материалов, энергии, топлива, нормы отходов производства, описание транспортных маршрутов, перечень рабочих инструкций, спецификации оборудования и инструментов.
Выполнение работ по технологической подготовке производства позволяет сосредоточить усилия конструкторов, технологов и организаторов на решении главных задач развития техники, технологии и организации производства, повысить гибкость технологических процессов к переналадке на выпуск новых изделий и снизить затраты на ее проведение приблизительно в два раза.
Источник: studfile.net
