Индивидуальное задание состоит из двух частей, Первая часть- ответ на теоретический вопрос, выполняется в виде реферата. Вторая часть практическое задание выполняется в программной среде BPwin и заключается в проведении функционально-стоимостного анализа реального бизнес процесса.
Варианты заданий выбираются по четвертой цифре зачетной книжки или первой цифре в порядковом номере списка группы (например: 2180 –10 вариант, 2182 – 2 вариант) или студент имеет номер 12 в списке –вариант 2
Требования к оформлению.
1. Задание должна быть выполнено в редакторе документов Word , параметры страницы- книжная , поля все 20 мм.
2. Структура задания: первый лист – титульный, каждый освещаемый вопрос оформляется с новой страницы.
3. Шрифт Times New Roman — 12пт, междустрочный интервал – одинарный, выравнивание по левому краю.
4. Общий объем работы – не более 10 страниц печатного текста, включая рисунки, таблицы, графики, схемы. Из них теоретическая часть (реферат ) не более 5 стр.
Моделирование бизнес-процессов. 7 ключевых нотаций
См отдельным файлом титульный лист.
Варианты заданий для реферата .
- Сущность Процессного подхода к управлению организацией.
- Сеть бизнес процессов предприятия. Цикл PDCA
- Подходы CPI/TQM и BSP к управления бизнес процессами предприятий.
- Сущность и принципы моделирования бизнес-процессов
- Классификации и виды моделей бизнес процессов.
- Детерминированные(аналитические) модели бизнес процессов
- Методологии IDEF0 для моделирования бизнес процессов.
- Методологии IDEF3 для моделирования бизнес процессов.
- Информационные технологии в процессе моделирования бизнес процессов.
- Имитационное моделирование бизнес-процессов.
Практическое задание.
Практическое задание рекомендуется выполнять в соответствии с примером.
Построить функциональную модель в нотации IDEF0 для основного бизнес процесса.
Выполнить стоимостной анализ процесса.
1. Производство мебели
2. Кредитование в банке
3. Проведение выставок
4. Малое предприятие производственного профиля.
5. Интернет магазин.
7. Предприятие мелкооптовой и розничной торговли
8. Фирма по подбору кадров
9. Работа деканата Вуза.
10. Консалтинговая фирма
Примечание. Если ни один из перечисленных процессов вас не устраивает, можете предложить свой, предварительно согласовав его с преподавателем по электронной почте.
Структура ответа на практическое задание.
1.Построить контекстную диаграмму модели, отражающую бизнес-процесс в целом. Указать название бизнес-процесса, управление, вход, выход, механизмы.
2.Построить диаграмму декомпозиции модели бизнес-процесса, включающего соответствующие операции (работы), которые связаны между собой.
3.Проверить синтаксис модели бизнес-процесса
4.Отобразить диаграмму дерева узлов модели бизнес-процесса.
5.Определить стоимостные и временные характеристики бизнес-процесса.
Схема бизнес процесса Как нарисовать схему процесса в BPMN за 2 минуты?
6.Описать центры затрат бизнес-процесса.
7.Задать стоимость каждой работы на диаграмме декомпозиции модели бизнес-процесса.
8.Оформить отчет по практическому заданию . В отчете представить копии контекстной диаграммы, диаграммы декомпозиции, диаграммы дерева узлов модели бизнес-процесса,. результаты по стоимостному анализу бизнес-процесса.
Основная литература:
1. Тельнов Ю. Реинжиниринг бизнес-процессов. М: Финансы и статистика, 2005.
2. Репин В. В., Елиферов В. Г. Процессный подход к управлению. Моделирование бизнес-процессов /М. :Иванов и Фербер, 2013. —544 с
Дополнительная литература
1. Абдикеев, Н.М. Реинжиниринг бизнес-процессов: учебник/ Н.М.Абдикеев, Т.П.Данько, С.В.Ильдеменов, А.Д.Киселев.-М.: Эксмо, 2007
2. Железко, Б.А. Реинжиниринг бизнес-процессов: учеб.пос./ Б.А.Железко, Т.А.Ермакова, Л.П.Володько; под ред. Б.А.Железко.-Мн.: Книжный дом, Мисанта, 2006.
3. Ильин, В.В. Моделирование бизнес-процессов. Практический опыт разработчика: / В.В.Ильин.-М.: ООО»И.Д.Вильямс, 2006.
Рекомендуемые Интернет-ресурсы:
- http://www.chronos.msu.ru/RREPORTS/kryuchkov_reinzhiniring/kryuchkov_reinzhiniring.htm
- http://www.lionsconsult.narod.ru/Article-ReengineeringEP.htm
- http://www.de.uspu.ru/FMPK/PK/Materials
Методика и Пример выполнения практического задания контрольной работы по дисциплине «Моделирование бизнес процессов»
Дата добавления: 2018-11-24 ; просмотров: 644 ; Мы поможем в написании вашей работы!
Поделиться с друзьями:
Источник: studopedia.net
3.3. Практические задания
Постройте модель бизнес процессов в Rational Rose в соответствие с примерами на рис. 3.17- 3.23.
Порядок построения потока работ при построении бизнес процессов в Rational Rose должен включать следующие шаги:
Запустите Rational Rose.
Поименуйте диаграмму функций Main в папке Use Case View окна просмотра элементов модели как: Все модели в разделе Use Case View.
Откройте диаграмму функций Все модели в разделе Use Case View.
Поле диаграммы функций Все модели в разделе Use Case View поименуйте аналогичным образом.
На поле диаграммы функций Все модели в разделе Use Case View поместите два пакета 1. Цели кредитования и 2. Бизнес процессы кредитования как представлено на рис. 3.17.
В пакет 1. Цели кредитования поместите класс и поименуйте его как представлено на рис. 3.18. Поименуйте название поля диаграммы и изображение иконки диаграммы в окне просмотра элементов модели как 1. Цели кредитования.
В пакет 2. Бизнес процессы кредитования поместите пакеты 2.1. Кредитование юридических лиц в рублях, 2.2. Кредитование юридических лиц в валюте, 2.3. Кредитование физических лиц в рублях, 2.4. Кредитование физических лиц в валюте как представлено на рис.
3.21. Поименуйте название поля диаграммы и изображение иконки диаграммы в окне просмотра элементов модели как 2.Бизнес процессы кредитования как представлено на рис. 3.19.
В пакеты 2.1. – 2.4 поместите изображения бизнес процесса, цели, которую он поддерживает, бизнес роли, как представлено на рис. 3.20.-3.23. Не забудьте именование поля диаграмм и изображение иконок диаграмм в окне просмотра элементов.
Задание 2. Построить модель бизнес процессов
Постройте модель бизнес процессов в Rational Rose для процессов международных расчетов Банка.
Процессы международных расчетов в Банке подразделяются на:
Все процессы инициирует клиент Банка. Все процессы независимы друг от друга.
4. Разработка моделей потоков работ
Цели занятия:
научиться разрабатывать модели потока работ;
понять место данной модели при определении функций разрабатываемой системы на этапе определения требований к системе.
4.1. Цель моделирование потока работ
Как указывалось выше, реализация бизнес процессов по RUP описывается с использованием различных объектных моделей бизнеса или моделей анализа бизнеса. Диаграмма деятельности (activity diagram) языка UML используется в бизнес моделировании для отображения потока работ рассматриваемого бизнес процесса. По модели потока работ определяются виды деятельности, подлежащие автоматизации, то есть бизнес требования. На основе бизнес требований в дальнейшем на этапе определения требований будут определяться функции разрабатываемой системы.
4.2. Использование диаграммы деятельности для разработки модели потока работ
Для разработки модели потока работ или, по другому, модели описания бизнес процессов должна использоваться диаграмма деятельности языка UML (activity diagram).
Для разработки модели потока работ следует использовать следующие элементы диаграммы деятельности:
начальное состояние (start state);
конечное состояние (end state);
переход (state transition);
горизонтальные синхронизаторы (horizontal synchronization);
вертикальные синхронизаторы (vertical synchronization);
разделительные линии (swim lane);
поток объектов (object flow);
При построении модели потока работ используется нотация диаграммы деятельности, поддерживаемая Rational Rose, которая отличается от нотации этой же диаграммы изложенной в описании UML OMG.
Начальное состояние на диаграмме (start state) должно обозначаться черным маленьким кружком, с которым может быть связано название, например, «начало».
Конечное состояние (end state) должно обозначаться большим черным кружком внутри круга, с которым может быть связано название, например, «конец». Пример начального (start state) и конечного состояния (end state) представлен на рис. 4.1.

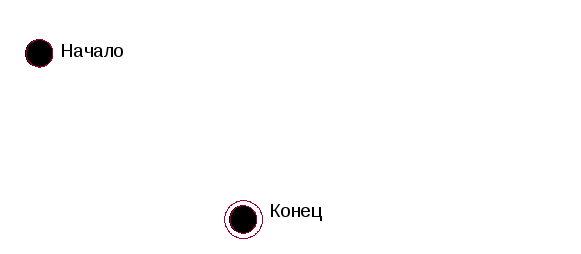

Рис. 4.1. Пример начального (start state) и конечного состояния (end state)
Диаграмма деятельности (activity diagram) должна иметь только одно начальное состояние. Конечных же состояний может существовать множество.
Новые начальные состояния могут быть только на диаграммах, декомпозирующих отдельные виды деятельности.
Для отображения деятельности (activity), которая декомпозируется, можно использовать различные ее обозначения, например, как представлено на рис. 4.2. и 4.3.
Рис. 4.2. Пример элемента «деятельность» (activity), которая декомпозируется
Рис. 4.3. Пример элемента «деятельность» (activity) со стереотипом >
Элемент «деятельность» (activity) должен использоваться собственно для описания определенной деятельности субъекта или объекта, или группы субъектов или группы объектов (обобщенная деятельность). С этим элементом должно быть связано наименование. Наименование должно отражать цель элемента деятельности. Для наименования деятельности могут быть использованы отглагольные существительные, например, регистрация сделок в журнале.
Элементарная «деятельность» (activity) должна использоваться для описания одного действия, например, формирование отчета сделок, передача тикетов, получение тикетов.
Нельзя в одном элементе деятельность (activity) указывать несколько видов деятельности, например, формирует отчет по сделкам и регистрирует сделки в журнале.
Если описывается автоматизированная деятельность, то следует отдельно описать деятельность пользователя системы и соответствующую ей деятельность системы, как функции действующих лиц пользователя и системы.
Элемент состояние (state) обозначается прямоугольником с закругленными углами. Пример элемента «состояния» (state) представлен на рис. 4.4.
Рис. 4.4. Пример элемента состояние (state)
Элемент «состояние» (state) может использоваться для описания определенных состояний какого-либо субъекта или объекта. С этим элементом должно быть связано имя. Имя должно отражать состояние субъекта или объекта. Состояние должно именоваться в зависимости от контекста.
Переход (state transition) должен использоваться для описания связи между элементами диаграммы «деятельность» (activity), «состояние» (state). Переход (state transition) обозначается сплошной линией со стрелкой. Стрелка указывает на следующее действие или состояние. Пример элемента переход (state transition) представлен на рис. 4.5.
Рис. 4.5. Пример элемента «переход» (state transition)
Переход (state transition) может иметь имя, связанное с событием, его вызвавшим. Событием называется любое происшествие, которое может быть причиной изменения состояния субъекта или объекта, или перехода от одного вида деятельности к другому виду. События могут вызывать некоторые действия. Одному событию соответствует ровно одно действие. Переход может происходить по условию.
Для отображения условий может использоваться элемент решение (decision). Элемент решение (decision) обозначается в виде ромба. Пример обозначения решения (decision) представлен на рис. 4.6.
Рис. 4.6. Пример элемента решения (decision)
Разделительные линии (swim lane) следует использовать для разделения поля диаграммы на части, например, с целью отображения на диаграммах, ответственных за выполнение определенных действий. Пример разделительной лини (swim lane) представлен на рис. 4.7.

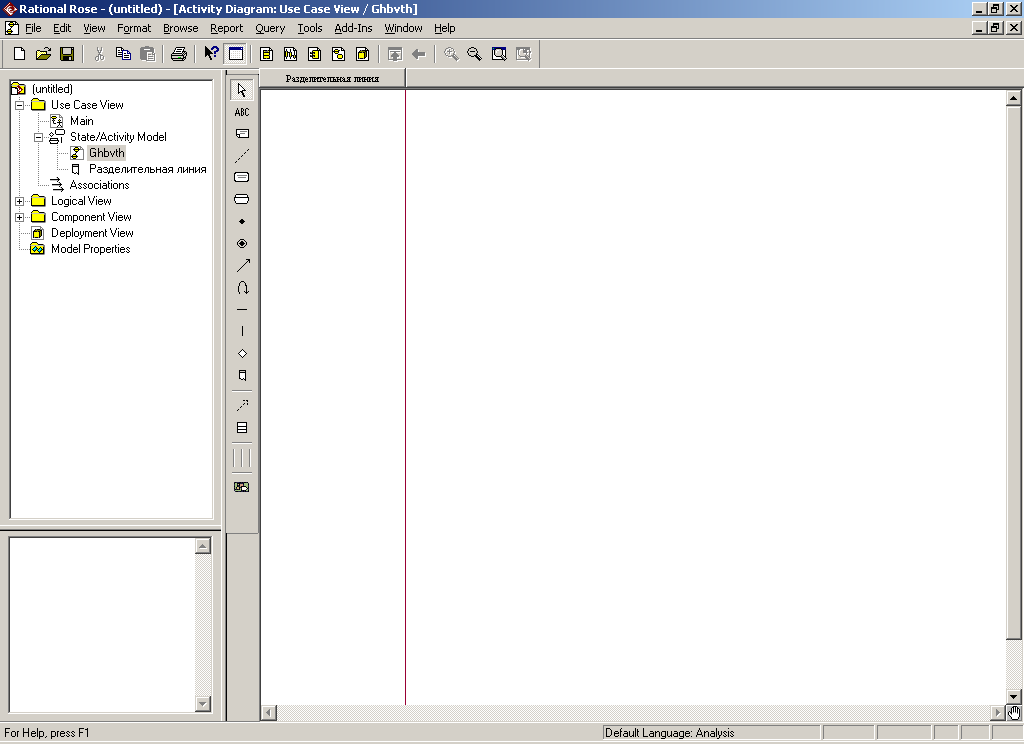

Рис. 4.7. Пример разделительной линии (swim lane)
Синхронизаторы (synchronization) должны использоваться для отражения деятельностей, выполняемых параллельно или множественного выбора. Пример использования синхронизаторов (synchronization) для отображения деятельностей, выполняемых параллельно, представлен на рис. 4.8, для отображения множественного выбора – на рис. 4.9.

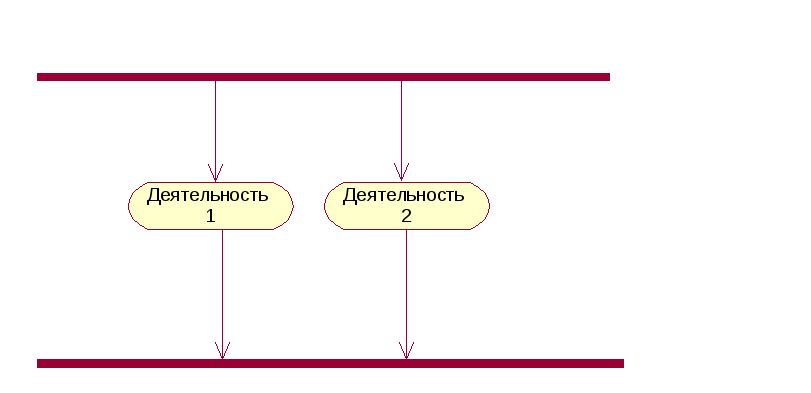

Рис. 4.8. Пример горизонтальных синхронизаторов (synchronization)
Источник: studfile.net
25 сквозных индивудуальных заданий по бизнес-процессам, базам данных, технологии MDA
Только сегодня: 300 рублей в подарок на первый заказ.
Какую работу нужно написать?
Другую работу
Помощник Анна
- Бизнес- процессы подразделения, отвечающего за сбор заявок на материалы
- Бизнес- процессы договорного отдела
- Бизнес- процессы подразделения, отвечающего за работоспособность железнодорожных переездов
- Бизнес- процессы подразделения дефектоскопии рельсов
- Бизнес- процессы складского подразделения
- Бизнес- процессы коменданта общежития
- Бизнес- процессы бухгалтера- расчетчика зарплаты
- Бизнес- процессы бухгалтера по учету материальных ценностей
- Бизнес- процессы бухгалтера учетчика финансово- расчетных операций
- Бизнес- процессы бухгалтера по учету основных средств (ОС).
- Бизнес- процессы компьютерной фирмы (продажа компьютеров и ПО)
- Бизнес- процессы компьютерной фирмы (разработка ПО)
- Бизнес- процессы домоуправления (ЖКХ)
- Бизнес- процессы агентства по недвижимости
- Бизнес- процессы ресторана
- Бизнес- процессы плавательного бассейна
- Бизнес- процессы отдела работы с претензиями
- Бизнес- процессы службы, работающей с замечаниями машиниста
- Бизнес- процессы банка при работе с физическими лицами
- Бизнес- процессы гаража
- Бизнес- процессы кафедры ВУЗа
- Бизнес- процессы поликлиники
- Бизнес-процессы подразделения, работающего с ветеранами и инвалидами производства
- Бизнес- процессы подразделений, учитывающих здания и сооружения организации
- Бизнес- процессы правления общества собственников жилья
