Система смазки двигателя УМЗ-4216 комбинированная: под давлением и разбрызгиванием. Через маслоприемник масло засасывается масляным насосом и через полнопоточный масляный фильтр подается в масляную магистраль.
Система смазки двигателя УМЗ-4216, состав, устройство, обслуживание, давление масла в системе смазки, каталожные номера деталей.
На масляном насосе установлен редукционный клапан перепускающий масло в магистраль минуя фильтрующий элемент при его большом сопротивлении (засорении, пуск холодного двигателя). Перепускной клапан открывается при разности давлений на входе и выходе из фильтра 58-73 кПа (0,60-0,75 кгс/см2). При температуре окружающего воздуха выше плюс 5 градусов необходимо открыть краник масляного радиатора. Краник открыт, когда его рычажок направлен вдоль шланга.
Перед краником масляного радиатора установлен ограничительный клапан, открывающий доступ масла в радиатор только при давлении более 70-90 кПа (0,7-0,9 кгс/см2). Все клапаны системы смазки отрегулированы на заводе и регулировать их в эксплуатации запрещается.
Замена датчика давления масла двигателя УМЗ 4216
Масляный фильтр установлен на блоке цилиндров с правой стороны двигателя. Снятие фильтра производится путем вращения его против часовой стрелки. При установке нового фильтра на двигатель необходимо убедиться в исправности уплотнительной резиновой прокладки, смазать ее моторным маслом и завернуть фильтр руками до касания прокладкой плоскости на блоке цилиндров, затем довернуть фильтр на 3/4 оборота.
После установки фильтра и заправки двигателя моторным маслом следует запустить двигатель на 30-40 секунд и остановить. Убедиться в отсутствии течи масла из-под прокладки и проверить уровень масла.
Масляный радиатор системы смазки двигателя УМЗ-4216.
Масляный радиатор системы смазки двигателя УМЗ-4216 представляет собой змеевик из алюминиевой трубки и служит для дополнительного охлаждения масла. Масляный радиатор закреплен посредством кронштейнов на панели облицовки радиатора и соединен с масляной магистралью двигателя резиновым шлангом через запорный кран и предохранительный клапан. Масло из радиатора сливается по шлангу в масляный картер.
Замена масляного радиатора системы смазки двигателя УМЗ-4216.
В случае нарушения герметичности масляного радиатора его необходимо снять с автомобиля и заменить новым. Замену масляного радиатора необходимо выполнять в следующей последовательности.
— Отсоединить кронштейн крепления радиатора от верхней панели облицовки радиатора. Отсоединить и снять бампер.— Отсоединить и снять верхнюю панель облицовки радиатора, предварительно отсоединив штыревые колодки проводов звуковых сигналов, воздухозаборник воздушного фильтра и привод замка капота.— Отсоединить и снять панель облицовки радиатора в сборе с масляным радиатором, предварительно отсоединив шланги от масляного радиатора.— Отсоединить масляный радиатор в сборе с верхними и нижними кронштейнами от панели облицовки радиатора.— Заменить масляный радиатор новым.
Установку масляного радиатора необходимо выполнять в последовательности, обратной снятию, учитывая следующее.
— Момент затяжки гаек креп
Где стоит датчик давления масла умз 4216. Горит масло у автомобиля Газель с УМЗ-4216: разбираемся с причинами
Почему горит масло авто Газель с двигателем УМЗ-4216 и как устранить неполадку?
У меня Газель с УМЗ-4216, на малых оборотах 1500 об. горит лампа давления масла, а выше не горит. Что делать? (Сабир)
Добрый день, Сабир. Мы дадим вам несколько рекомендаций по решению вашей неисправности.
Почему горит лампа давления масла?
Горящий индикатор давления на приборной панеле
Причин проблемы может быть несколько:
- Самая распространенная — недостаток моторной жидкости в поддоне. Если ваше транспортное средство используется постоянно, то следует периодически уделять время контролю уровня смазывающей жидкости в системе. Кроме того, следует произвести проверку мотора на предмет отсутствия масляных пятен, ведь если смазка уходит, то места утечек следует ликвидировать.
- Эксплуатация некачественного маслофильтра. На практике масляное голодание двигателя и ухода ММ в картер чаще всего наблюдается в транспортных средствах, на которых установлен некачественный фильтрующий элемент.
- Поломка датчика давления либо обрыв проводки. Если произошел обрыв проводов в системе проводки либо замыкание, то это может стать причиной срабатывания самой лампы без повода. При выходе из строя непосредственно самого датчика лампа как раз будет срабатывать при перегазовке и изменении давления в системе.
- Поломка редукционного клапана. При сниженном уровне давления в системе клапан находится в закрытом положении, но если этот элемент заклинил, в открытом положении то давление будет недостаточным. Это может спровоцировать включение датчика давления.
- При засоренной сетке маслонасоса датчик также будет сообщать водителю о неисправности. Чаще всего сетка забивается в результате попадания на нее грязи, пыли и прочих засоряющих частиц. Избавиться от этого можно только путем замены сетки, а также промывки двигателя и залива новой моторной жидкости.
- Поломка маслонасоса. При выходе из строя этого элемента может произойти замыкание контактов регулятора. Если сам регулятор исправен, то необходимо произвести диагностику маслонансоса с последующей его заменой при необходимости.
При замене расходного материала нужно учитывать несколько требований. Во-первых, качество смазывающего вещества должно соответствовать требованиям двигателя, в который оно заливается. При несоответствии каких-либо характеристик могут возникнуть последующие проблемы в эксплуатации. Кроме того, смазка должна быть недешевой и желательно качественной, чтобы обеспечить надежную работу агрегата. Перед заливом необходимо осуществить промывку ДВС, чтобы выгнать из него все отложения и грязь.
Видео «Причины срабатывания лампочки»
Основные причины, по которым может сработать индикатор давления ММ, представлены на видео (автор — Avto-Blogger).
Смотри датчик давления масла умз 4216 и другое видео
SOS. Нужна помощь. У отца сломалась ГАЗель.((( Горит индикатор давление масла.Сломалась ГАЗель отца. Причина не понятна. Нужна Ваша помощь. Не оставайтесь равнодушными.
Где находиться датчик давления масла,просьба подписчика.
УМЗ 4216
Простое решение датчика масла газель с крайслеромЗамена датчика на отечественный все очень просто.
Замена датчика давления ГАЗель
Газель рвет масляный фильтр, умз 4216Группа в контакте https://vk.com/club119664877.
Замена насоса решила проблему.
Как проверить датчик аварийного давления маслаКанал про диагностику автомобиля своими руками и о ремонте авто в целом.
Установка указателя давления масла Depo Racing на Газель Cummins/Установка указателя давления масла Depo Racing на Газель с Двс Cummins.
Предупрежден значит вооружен.Depo installation oil.
Почему не горит индикатор масла на Cummins на Газели дизель.Why does not the low oilПочему не горит индикатор низкого давления масла на Cummins на Газели дизель.Why does not the low oil pressure indicator on the Cummins.
Что внутри датчика давления масла?Почему прыгает (дергается) стрелка указателя давления масла и уровня топлива? Видео про замену прокладки.
Газель Некст. Датчик давления масла
Такое бывает только на ГАЗели;) (двигатель 4216)
Двигатель УМЗ-4216 Газель Бизнес Евро-3.Двигатель УМЗ-4216 Газель Бизнес Евро-3 под ГУР (гидроусилитель руля). 4216.100402-10 https://tent3302.ru/dvigatelumz4216.htm Редуктор.
ПОЧЕМУ МАСЛЯНЫЙ НАСОС теряет давлениеМасляный насос устройство для подачи масла под давлением; применяется в системах смазки двигателей внутре.
ГАЗель Бизнес. Как починить когда дергаются и плавают обороты. УМЗ 4216Один из способов исправление плаванием и дерганием двигателя.
газель Замена датчика давления масла 402 двигатель .
Замена датчика давления масла газель.Первая замена.
Дополнительный датчик давления масла в двигателеКупил набор для установки и индикации давления масла в двигателе.
Источник: auto21rus.ru
Кто менял датчик дав.масла на умз 4216 тот с девушками проблем не будет иметь.
Ладно немного осталось до смены масла и фильтра.

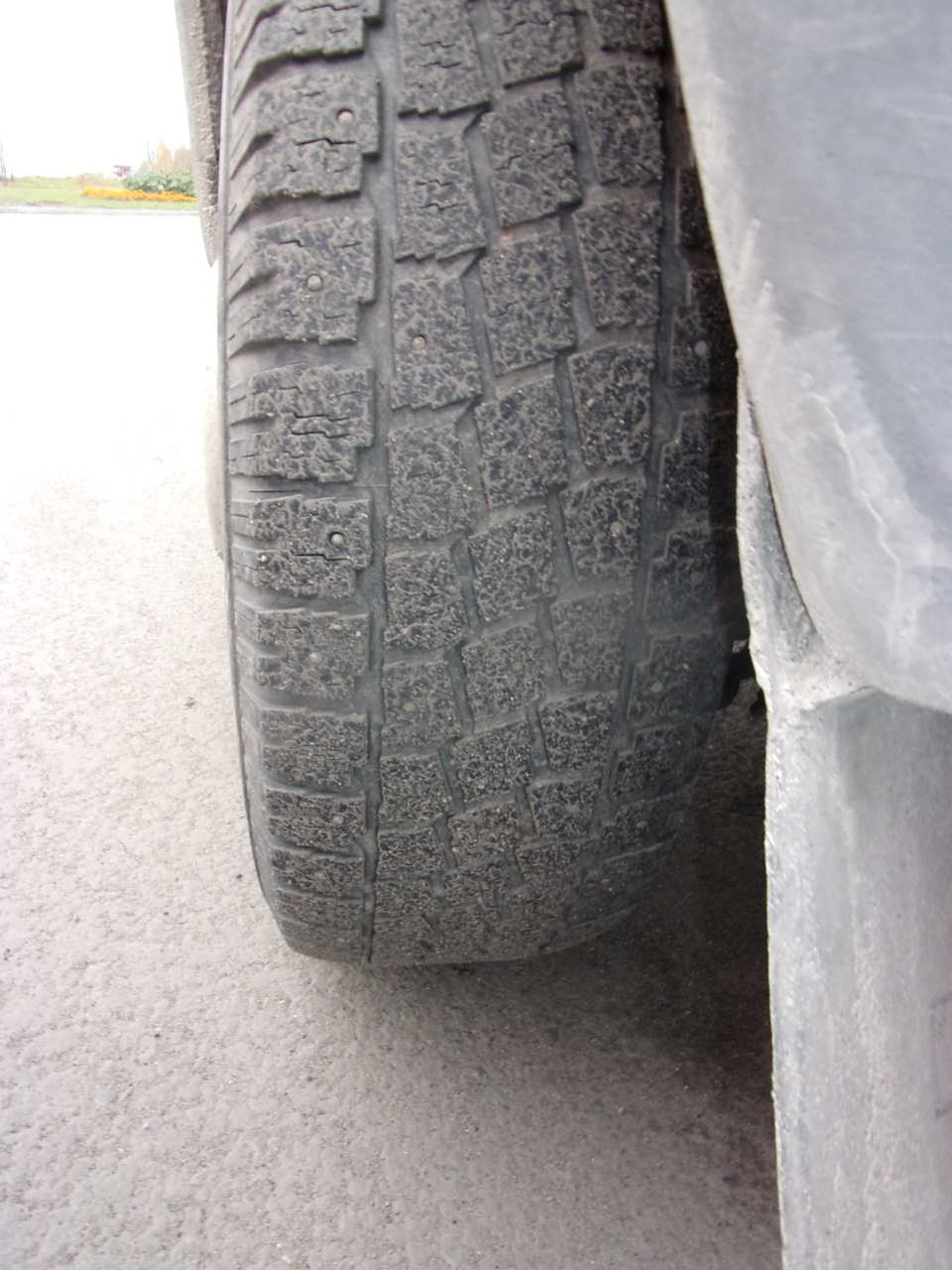

Решил пока не тянуть с переобувкой и провел ревизию с шинами,
Начало здесь www.drive2.ru/l/3549278/

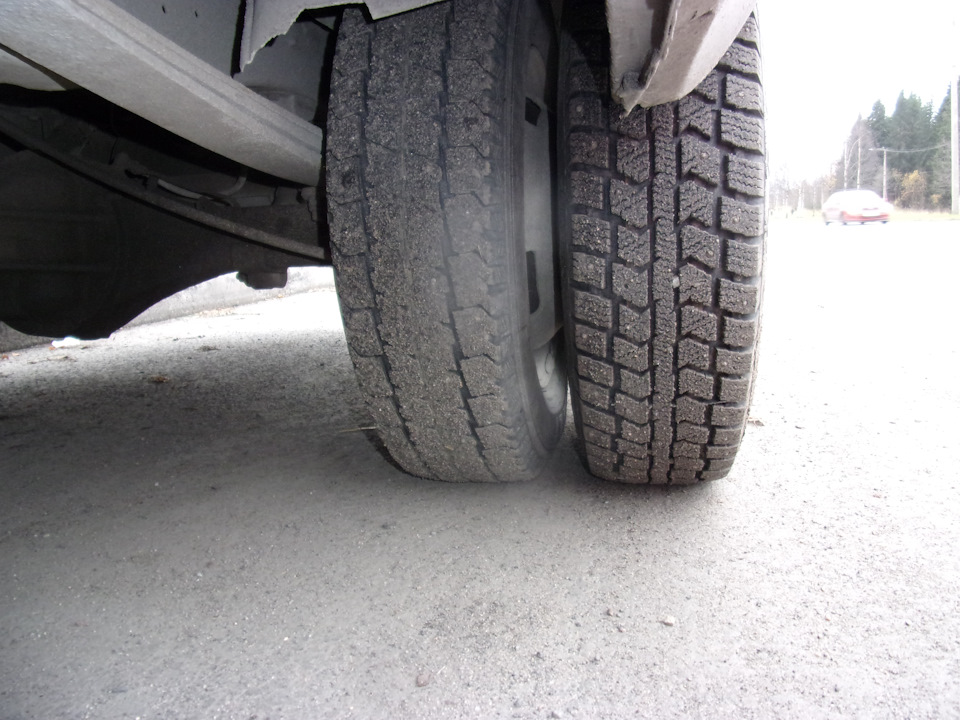

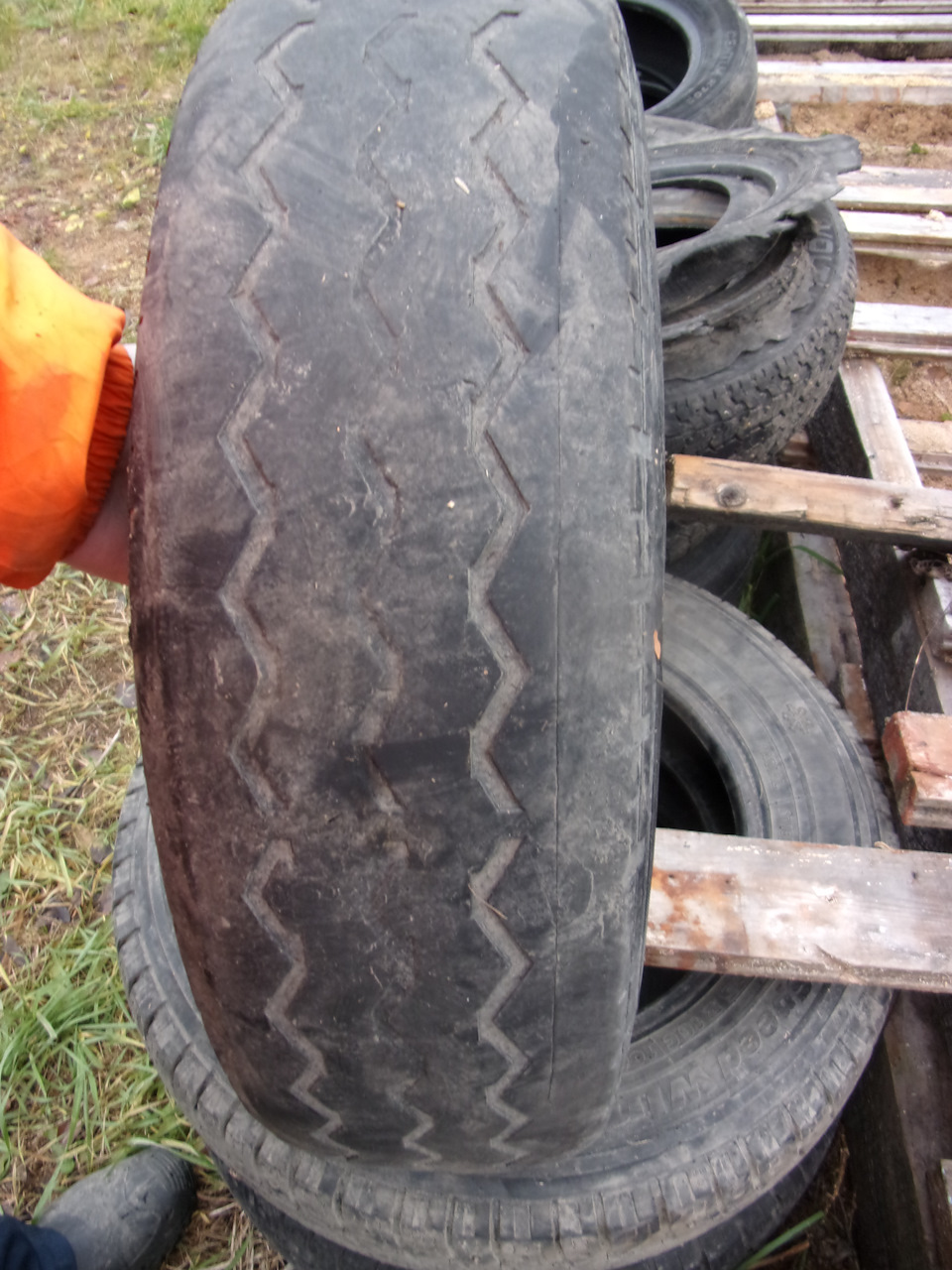

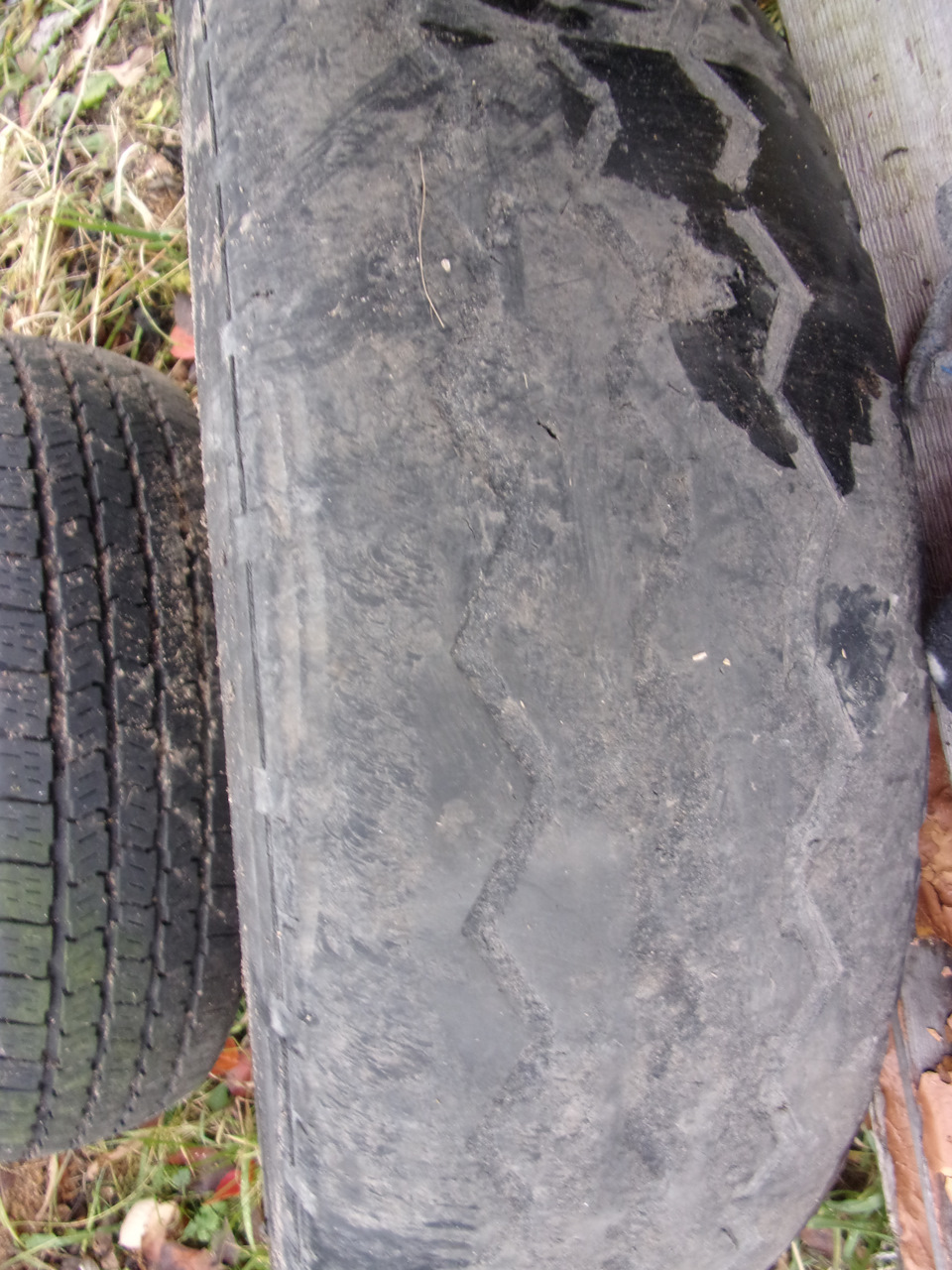

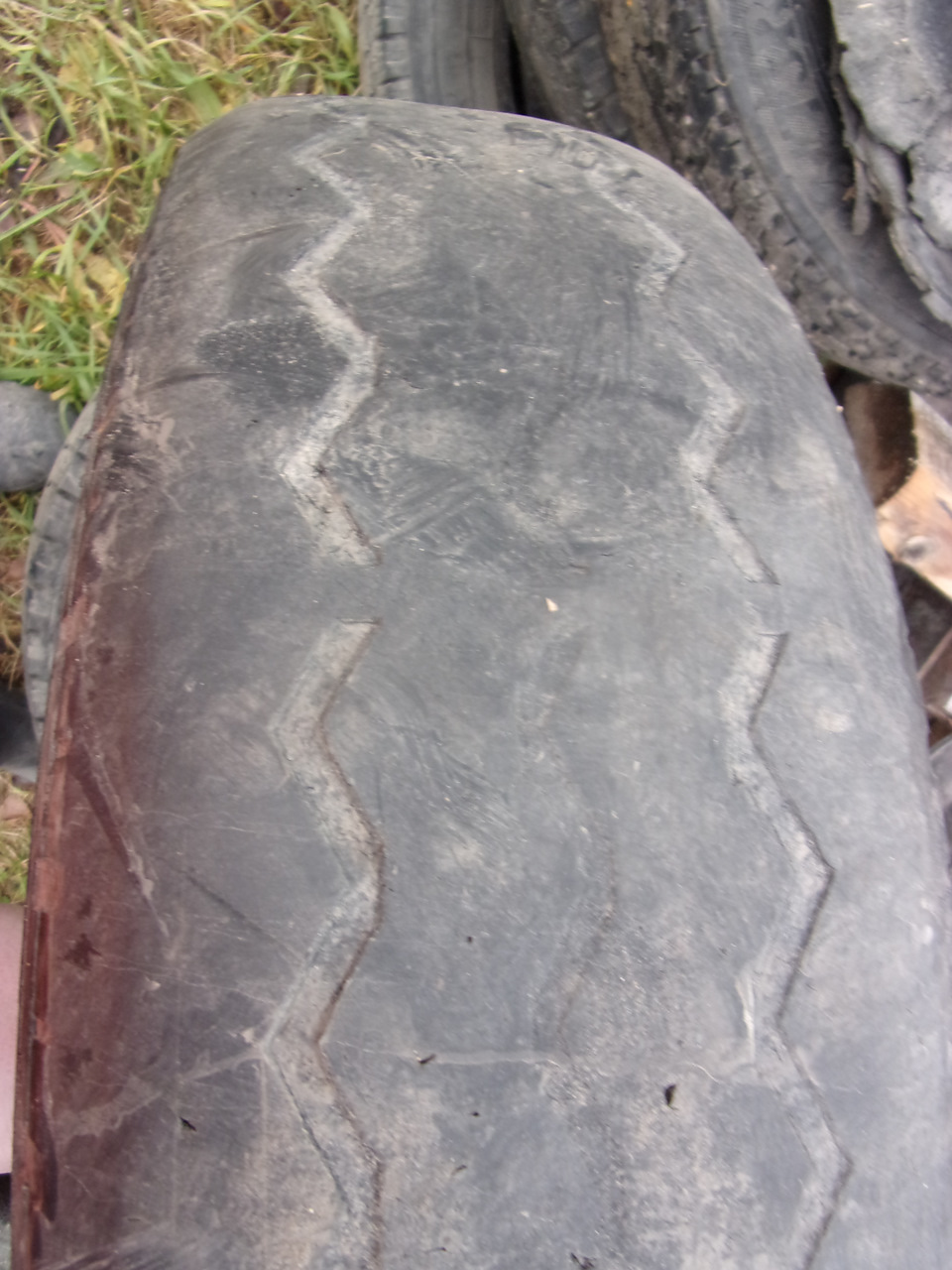

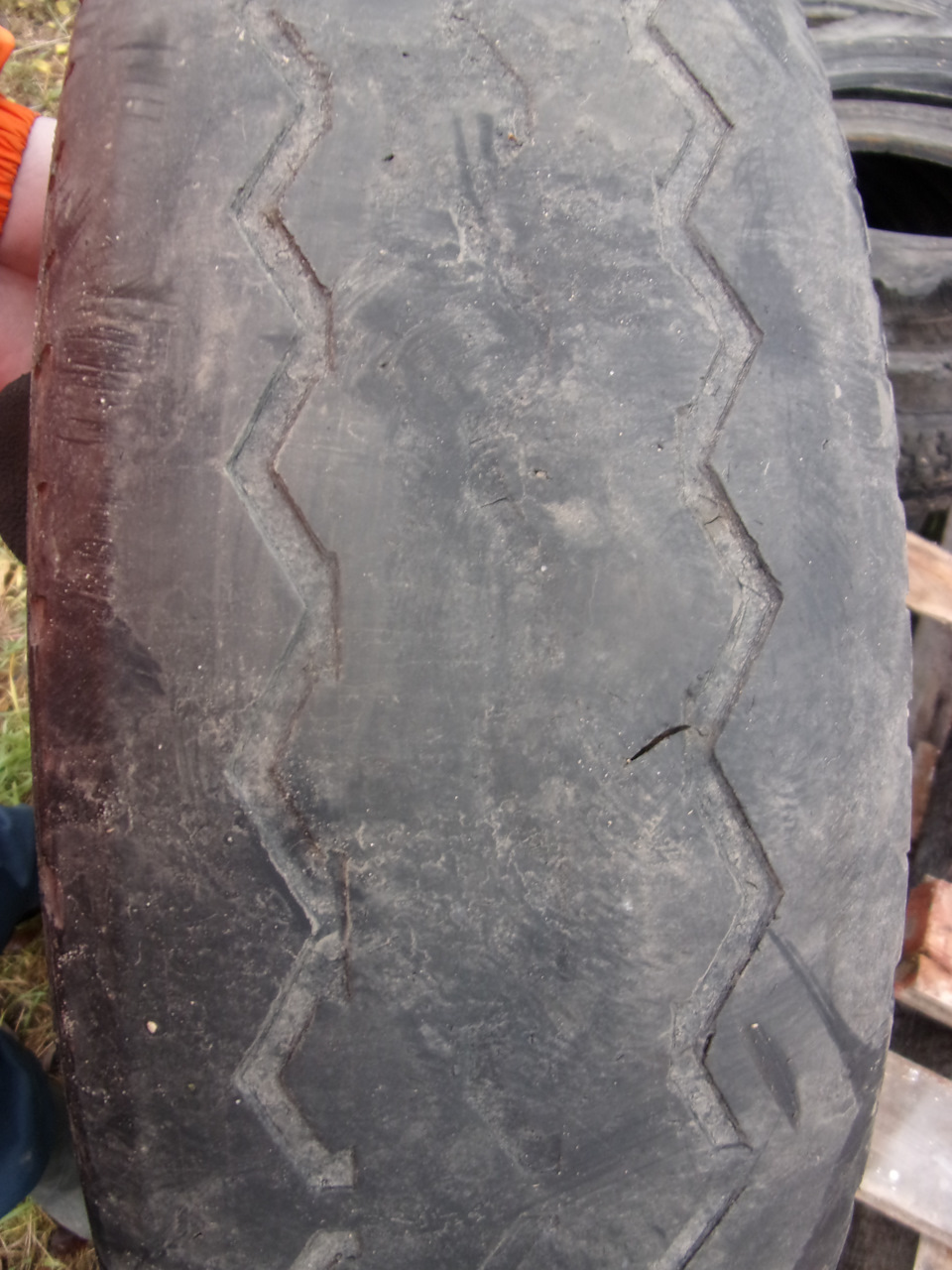

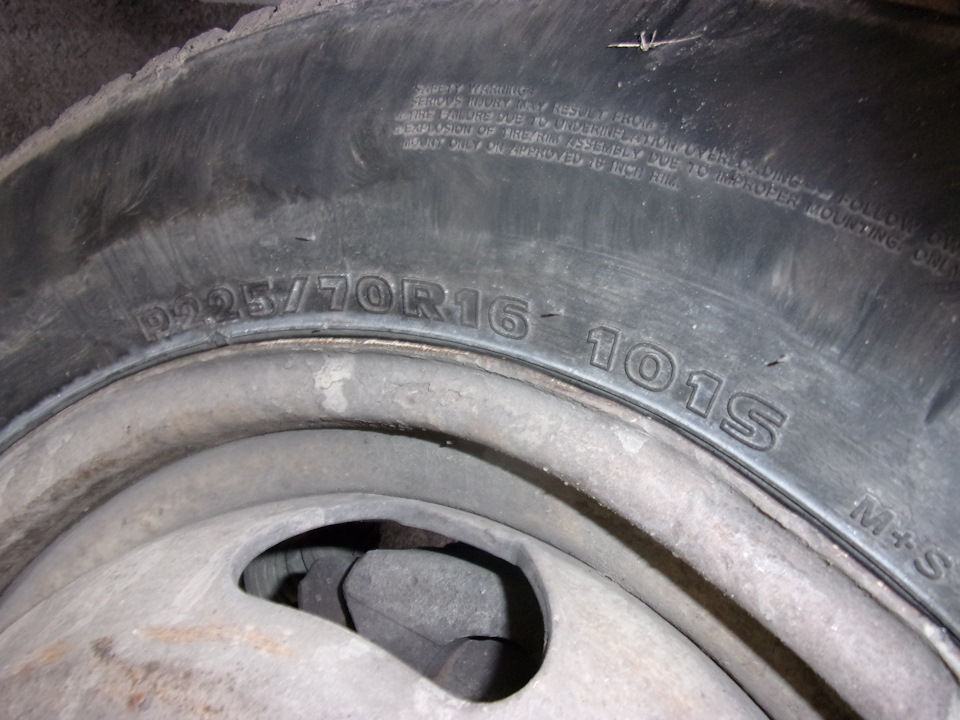

Итак Линглонги пробежали хорошо -примерно 100000 км, на данный момент еще три покрышки могут докатать наверно еще месяц, посмотрим.

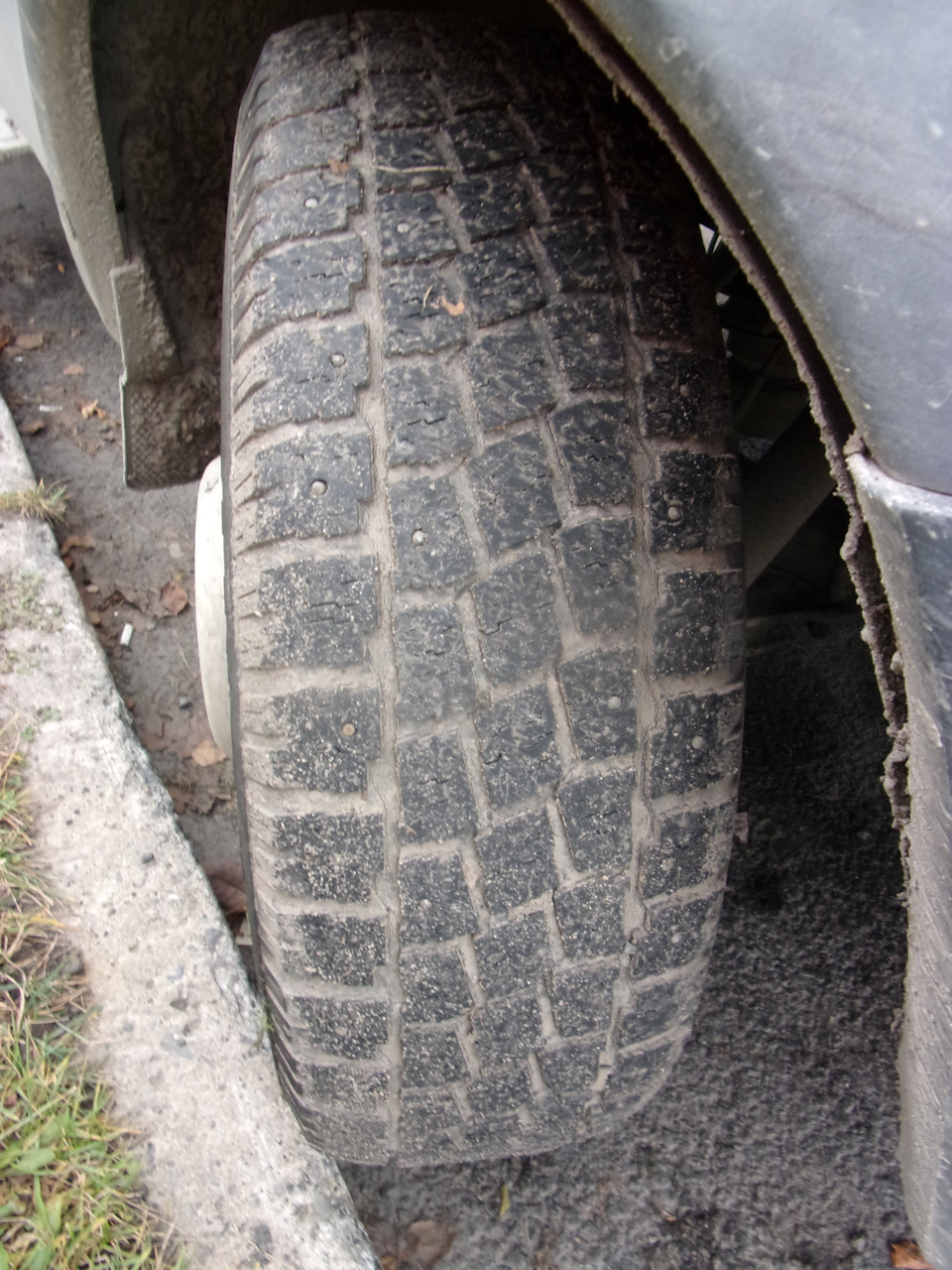

Место китайцев заняли южнокорейцы Hankook на передней оси

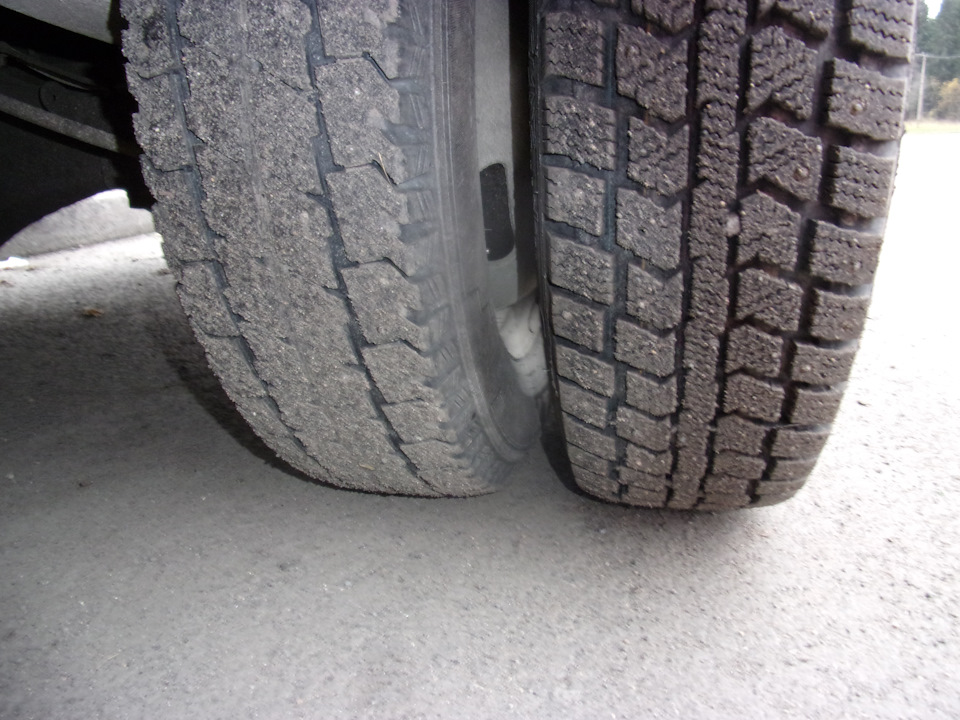

А на заднию ось ушли Матадоры молодцы
Слева как всегда солянка www.drive2.ru/l/9541216/
Так как езжу не часто, то до снега не скатаю.
Немного подкапотки

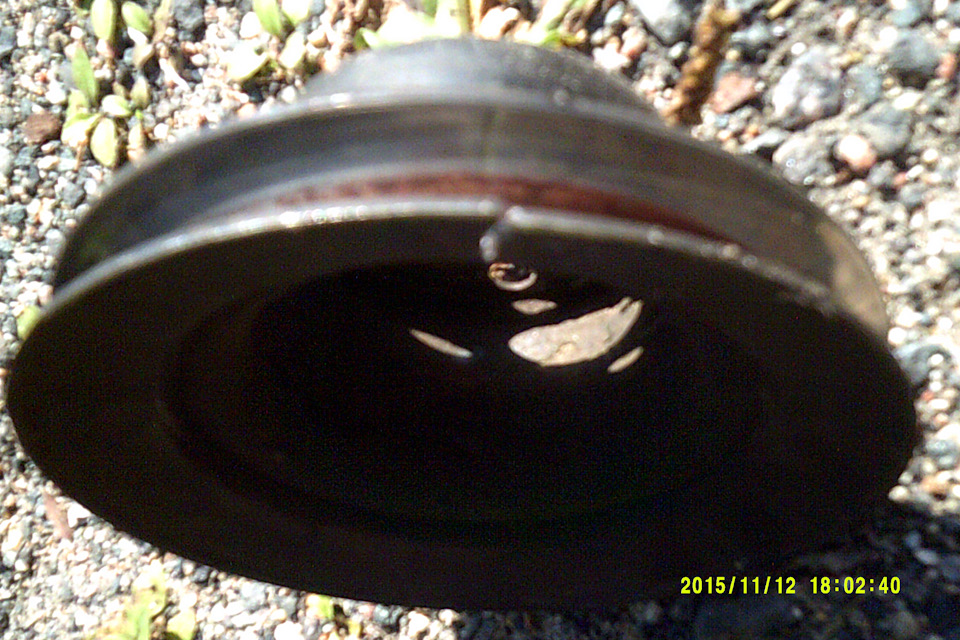

Недавно меняли шкив, в августе 11 числа

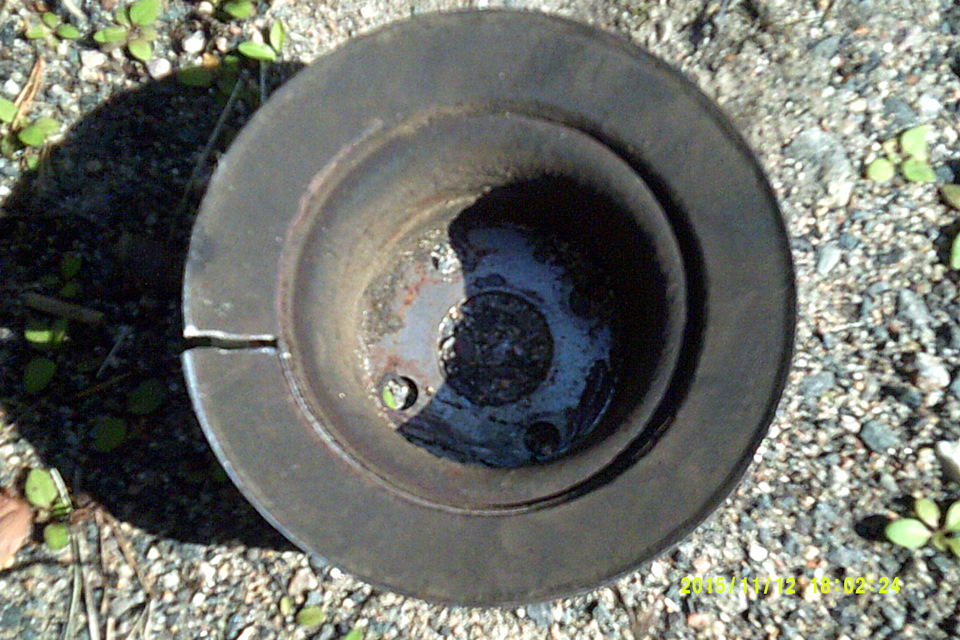

а вот что со старым
также лопнул шланчик-поменял водитель и поставил длинный-протирался-пришлось укоротить
Источник: www.drive2.ru
Замена Датчика Давления Масла Газель Бизнес 4216 ~ VIVAUTO.RU
Приборная панель показывает низкое давление масла. Эта проблема возникла при покупке подержанного автомобиля газель фермер. В приборной панели старого образца есть стрелка, которая показывает давление масла. В новой же панели индикация отображается числовым значением в окошке электронного табло.
При пуске холодного двигателя, как правило масло густое и давление около четырех единиц. В моем случае стрелка редко переваливала за первую отметку. Если бы это был механический датчик, то можно смело бить панику-двигатель неисправен. Но в случае с электрическим датчиком высока вероятность того, что просто со временем изношенный узел начал давать неверные показания.
Предупреждающая лампочка
Если загорается контрольная лампочка, нужно обратить на это внимание. Каждый раз, когда загорается этот индикатор, даже если уже известно, что измеритель поврежден, нужно все проверить. Если измерительный щуп показывает, что уровень в норме, а движок работает бесшумно и без проблем, значит, индикатор неисправен, вероятно, это результат неисправности датчика:
- Если уровень хороший, но слышен громкий шум от двигателя, это может означать, что масляный насос не работает, и нельзя перезапускать двигатель, пока насос не будет отремонтирован.
- Если обнаружен низкий уровень, это может означать отсутствие давления со стороны протекающего шланга или прокладки. В этом случае нужно обязательно прекратить движение, пока не будет решена проблема.
- Периодическое мигание индикатора является, вероятно, самым четким сигналом того, что сам измеритель выходит из строя.
- Перед продолжением работы нужно всегда проверять уровень масла и убедиться в отсутствии необычных шумов.
Почему горит лампа давления масла?
Причин проблемы может быть несколько:
- Самая распространенная — недостаток моторной жидкости в поддоне. Если ваше транспортное средство используется постоянно, то следует периодически уделять время контролю уровня смазывающей жидкости в системе. Кроме того, следует произвести проверку мотора на предмет отсутствия масляных пятен, ведь если смазка уходит, то места утечек следует ликвидировать.
- Эксплуатация некачественного маслофильтра. На практике масляное голодание двигателя и ухода ММ в картер чаще всего наблюдается в транспортных средствах, на которых установлен некачественный фильтрующий элемент.
- Поломка датчика давления либо обрыв проводки. Если произошел обрыв проводов в системе проводки либо замыкание, то это может стать причиной срабатывания самой лампы без повода. При выходе из строя непосредственно самого датчика лампа как раз будет срабатывать при перегазовке и изменении давления в системе.
- Поломка редукционного клапана. При сниженном уровне давления в системе клапан находится в закрытом положении, но если этот элемент заклинил, в открытом положении то давление будет недостаточным. Это может спровоцировать включение датчика давления.
- При засоренной сетке маслонасоса датчик также будет сообщать водителю о неисправности. Чаще всего сетка забивается в результате попадания на нее грязи, пыли и прочих засоряющих частиц. Избавиться от этого можно только путем замены сетки, а также промывки двигателя и залива новой моторной жидкости.
- Поломка маслонасоса. При выходе из строя этого элемента может произойти замыкание контактов регулятора. Если сам регулятор исправен, то необходимо произвести диагностику маслонансоса с последующей его заменой при необходимости.
При замене расходного материала нужно учитывать несколько требований. Во-первых, качество смазывающего вещества должно соответствовать требованиям двигателя, в который оно заливается. При несоответствии каких-либо характеристик могут возникнуть последующие проблемы в эксплуатации. Кроме того, смазка должна быть недешевой и желательно качественной, чтобы обеспечить надежную работу агрегата. Перед заливом необходимо осуществить промывку ДВС, чтобы выгнать из него все отложения и грязь.
Места установки датчиков на двигателях автомобилей ГАЗ
Практическая компоновка двигателей различается, но, как правило, позиция датчиков давления масла (ДДМ) в системе смазки одна и та же, после фильтра. Где именно — не так уж и важно, так как давление во всей магистрали одно и то же.
Давление во всей масляной магистрали одно и то же
На двигателях семейства ЗМЗ-406 оба датчика — аварийный и контрольный — установлены с левой стороны блока в верхней части головки.
На двигателях семейства ЗМЗ-406 оба датчика — аварийный и контрольный — установлены с левой стороны блока в верхней части головки
На ЗМЗ-402 также могут быть установлены два датчика, но их места по разные стороны мотора. Аварийный находится слева под масляным фильтром. Контрольный — с противоположной стороны на уровне шкива водяного насоса.
На ЗМЗ-402 также могут быть установлены два датчика, но их места по разные стороны мотора
На ЗМЗ-405 положение датчиков такое же, как и на 406-х двигателях.
На ЗМЗ-405 положение датчиков такое же, как и на 406-х двигателях
Месторасположение ДДМ на дизельном двигателе ГАЗ-560 — над масляным фильтром.
Месторасположение ДДМ на дизельном двигателе ГАЗ-560 — над масляным фильтром
Датчики двигателя УМЗ-421 установлены впереди справа на уровне нижнего среза генератора.
Датчики двигателя УМЗ-421 установлены впереди справа на уровне нижнего среза генератора
Устройство
Как устроен данный элемент? Масляный радиатор «Газели Бизнес» являет собой змеевик из алюминиевой трубки.
Крепится на специальных кронштейнах к панели облицовки основного радиатора. Также соединен с масляной магистралью двигателя. Для этого в конструкции предусмотрены шланги масляного радиатора. «Газель», оборудованная подобным элементом, имеет отверстие в картере двигателя. Кроме того, на фильтре есть специальная приставка с еще одним отверстием. В оба входят шланги.
Они выполнены из прочной резины с тряпичной оплеткой. Кстати, тот шланг, который идет на поддон двигателя, имеет дополнительную защиту в виде металлических витков. Это нужно для того, чтобы шланг не перетерся с подрамником. Также в системе используется запорный и предохранительный клапан.
Расположение в силовых агрегатах ЗМЗ 405, 406, 409
В моторах ЗМЗ расположение обоих датчиков идентичное. Вы найдёте их в левой верхней части ГБЦ (если смотреть из салона) над выпускным коллектором. И если аварийный датчик сразу можно и не увидеть, то датчик давления масла идентифицируется моментально по бочкообразному корпусу.
Датчики давления и аварийного давления масла расположены в верхней левой части ГБЦ
Оба датчика вкручены в один раздвоенный штуцер (тройник), который ввернут в ГБЦ и соединён с одним из масляных каналов системы смазки. К датчикам подведены провода питания.
Проверка работоспособности датчиков
ДДМ предоставляют очень важные сведения о состоянии двигателя. Ответственный водитель относится к ним с большим вниманием, и это правильно. «Без давления» ездить нельзя, но и разбирать двигатель при каждом включении аварийной лампы тоже не стоит.
Хотя датчики давления — как аварийные, так и контрольные — надёжные приборы, они, как и все детали автомобиля, вполне могут поломаться. Их распространённые «болезни» приведены в таблице.
Таблица: неисправности датчиков давления масла
| Вид датчика давления масла | Неисправность | Проявление |
| Аварийный | обрыв или увеличение сопротивления контакта | не горит сигнальная лампа |
| залипание электродов контакта | постоянно горит сигнальная лампа | |
| нарушение целостности диафрагмы | низкая чувствительность датчика, сигнальная лампа гаснет только на высоких оборотах | |
| нарушение герметичности датчика | подтекание масла из датчика | |
| Контрольный | обрыв реостата | отсутствие показаний указателя давления |
| увеличение сопротивления подвижного контакта | заниженные показатели давления | |
| нарушение целостности диафрагмы | отсутствие показаний или заниженные показатели давления | |
| нарушение герметичности датчика | подтекание масла из датчика |
Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра. Его подключают в удобном месте взамен любого (контрольного или аварийного) штатного измерителя.
Самый достоверный способ проверки показаний датчиков — измерение давления с помощью внешнего контрольного манометра
Видео: контроль давления масла манометром
ГАЗ‑3302 стал первым отечественным автомобилем, сконструированным по передовому в мировом автомобилестроении методу сквозной компьютерной технологии проектирования производства по технологии CAD‑CAM, аналитических расчётов штампов и пресс‑форм по компьютерной программе CATIA и многим другим.
Использование механического манометра в качестве образцового прибора позволяет исключить сомнения в исправности вкладышей, коленвала и колец. Но оценить ДДМ можно и без него.
В двигателях автомобилей ГАЗ используется один или два ДДМ. Аварийный подаёт сигнал (включает лампу), когда значение давления опускается ниже допустимого. Контрольный управляет показаниями установленного на приборной панели указателя давления, который индицирует текущее значение параметра.
Диагностика аварийного ДДМ
У аварийного датчика две «беды»: обрыв и короткое замыкание. В случае обрыва лампа давления на приборной панели не загорается. При коротком замыкании — горит постоянно.
Если зажигание включено, двигатель не запущен, но лампочка не горит, отключите провод от датчика и коснитесь корпуса, очистив место контакта от загрязнений.
Лампочка вспыхнула? Значит, датчик давления надо менять, он неисправен. Если же сигнализация по-прежнему не включается, возможно, проблема в обрыве проводки или неисправной лампе.
Если провод от датчика отсоединён, но при включении зажигания «масляная» лампочка всё же горит, проводка, скорее всего, замкнута на корпус.
Исправность снятого с двигателя аварийного ДДМ можно проверить тестером или с помощью автомобильной лампочки и аккумуляторной батареи.
Исправность снятого с двигателя аварийного ДДМ можно проверить тестером
Сопротивление исправного датчика очень маленькое, около ноля. Если через датчик подсоединить лампочку к батарее, она загорится.
Если через датчик подсоединить лампочку к батарее, она загорится
Не отключая авометр, прижмите к штуцеру датчика шланг насоса или компрессора для подкачки шин и создайте давление. Тестер должен отреагировать на это увеличением показаний. Если использовали лампочку — она погаснет. В противном случае эксплуатировать датчик далее нельзя.
Потёки масла из датчика свидетельствуют о нарушении герметичности. Чтобы проверить предположение, обмажьте датчик мыльной пеной или опустите в воду, подключите штуцер к насосу и прокачайте. Пузырьки укажут место повреждения.
Таким же способом проверяют герметичность контрольного датчика.
Видео: проверка аварийного ДДМ
Проверка контрольного ДДМ
Внутри контрольного датчика переменный резистор. Его сопротивление изменяется под напором давления, что отражается в показаниях указателя на панели приборов.
Внутри контрольного датчика переменный резистор
Когда стрелка прибора «зашкаливает», снимите с датчика провод, не выключая зажигание. Стрелка либо вернётся к нулевой отметке, либо останется на месте у правого предела. Стрелка отреагировала — выбрасывайте датчик. Осталась на месте — ищите короткое замыкание проводки.
При нулевых показаниях снимите с датчика провод и соедините с корпусом, включите зажигание. Если после этого стрелка указателя «зашкалит», значит, датчик своё отработал. В противоположном случае, вероятнее всего, оборвана проводка или неисправен указатель.
При работающем двигателе измеренное тестером значение сопротивления исправного контрольного ДДМ реагирует на обороты и должно составлять примерно 100–300 Ом. Точные цифры найдутся в технической документации.
Чтобы оценить функционирование контрольного датчика в бытовых условиях понадобится тестер и компрессор или насос с манометром.
Сопротивление датчика строго соответствует давлению на входе. Таблицы или графики для каждой модели ДДМ есть в технических характеристиках и справочниках.
Сопротивление датчика строго соответствует давлению на входе
Возможность использования датчика по назначению оценивают, сверив измеренное тестером сопротивление и давление на входе с паспортными данными.
По воспоминаниям ветеранов завода, на первые, ещё опытные экземпляры «Газели» нижегородцы сбегались посмотреть, как на невиданную техническую диковину. Не верилось, что она сделана на родном предприятии. Водители больших и прожорливых грузовиков в буквальном смысле слова гонялись за ней, чтобы узнать, где и за сколько новинку можно купить.
Отзывы и проблемы с радиатором
Итак, что говорят про масляный радиатор «Газели» сами автомобилисты? Как ни странно, большинство считают данный элемент лишним, а иногда и вредным. Почему так происходит? Достаточно просто проанализировать уровень давления масла с радиатором и без него.
В первом случае на холостых оборотах датчик будет «кричать» о малом давлении, так как показатель ниже 0,8 килограммов на квадратный сантиметр. Конечно, при увеличении частоты вращения коленчатого вала этот показатель поднимется.
Но что, если сравнить эти данные на моторе, где есть масляный радиатор и где его нет? Результаты оказались следующими. Показатель давления на «Газели» 405 с масляным радиатором при средних оборотах составляет порядка двух килограммов. На машине без радиатора при тех же оборотах датчик показывает не меньше 2,3, а иногда и 2,5! О чем это говорит?
Масляный радиатор «Газели» существенно снижает уровень давления. А это губительно сказывается на ресурсах ДВС.
Также отзывы владельцев говорят, что масляный радиатор часто деформируется. При малейшем контакте с каким-либо предметом трубки перетираются. И определить утечку можно только после стоянки. Если же это случилось на ходу, об этом не сообщит соответствующая лампа. Масло может убегать понемногу.
А уровень при этом медленно, но уверенно снижается.
Самостоятельная замена ДДМ автомобилей ГАЗ
Замена датчиков обычно не вызывает проблем. Для удобства работы и обеспечения доступа к прибору, возможно, понадобится предварительно снять какие-либо детали. Оба датчика — и контрольный, и аварийный — демонтируют по одной и той же методике.
Будьте осторожны, не устанавливайте датчик отличный от штатного, не убедившись в соответствии параметров. Высокое или низкое внутреннее сопротивление искажает показания указателя на приборной панели.
Для работы понадобятся инструменты из комплекта автомобиля.
- Перед работой обесточьте бортовую сеть, выключив зажигание и отсоединив аккумуляторную батарею.
- Если необходимо, снимите отдельные детали, освободив доступ.
- Отключите от датчика провода.
- Выкрутите старый датчик.
- Установите исправный. Закручивая, не прилагайте особых усилий.
- Восстановите проводку.
- Заведите двигатель, проверьте функционирование ДДМ.
- После нескольких минут работы осмотрите датчик. Если сочится масло, подтяните соединение ключом. Не переусердствуйте, иначе в следующий раз датчик может «прикипеть».
