Как проверить шкворня на газели бизнес видео

Автомобиль Газель завода АвтоГАЗ относится к такому классу машин, которые используются, как правило, с максимальной интенсивностью. Его технические характеристики, в частности, шкворневая подвеска, обеспечивают Газели широкую сферу применения, как для производственных нужд, так и для личных целей.

Так выглядит Газель

Шкворня, как элементы ходовой изначально имеют ограниченный ресурс, а при эксплуатации под нагрузками он, естественно, уменьшается. Замена шкворней на газели своими руками существенно сократит расходы на проведение ремонта, а также позволит владельцу восстановить работоспособность своего автомобиля в кратчайшие сроки.

Функциональное назначение шкворней в автомобиле

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

Проверка шкворней

Так выглядит шкворня в разборке

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

Составные передней подвески Газель

Основным показателем устойчивости машины при манёврах является установленные поперечные и продольные углы наклона каждого шкворня, которые обеспечивают комфортное передвижение.

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Смотрите в видео:замена шкворней на Газели.

Сфера применения шкворней в подвеске распространяется в основном на грузовые и среднетоннажные автомобили, такие как Газель, а также на машины повышенной проходимости, предназначенные для движения по бездорожью проходимости. Это обусловлено сочетанием в данной конструкции простоты, надёжности и ремонтопригодности.

Источник: avtomobilgaz.ru

Замена шкворней на Газели своими руками: видео, пошаговая инструкция, инструменты

Функциональное назначение шкворней в автомобиле Газель и признаки их износа. Пошаговая инструкция замены детали своими руками, и необходимые инструменты в работе.

Функциональное назначение шкворней в автомобиле

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

Так выглядит шкворня в разборке

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

Составные передней подвески Газель

Основным показателем устойчивости машины при манёврах является установленные поперечные и продольные углы наклона каждого шкворня, которые обеспечивают комфортное передвижение.

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Смотрите в видео:замена шкворней на Газели.

Сфера применения шкворней в подвеске распространяется в основном на грузовые и среднетоннажные автомобили, такие как Газель, а также на машины повышенной проходимости, предназначенные для движения по бездорожью проходимости. Это обусловлено сочетанием в данной конструкции простоты, надёжности и ремонтопригодности.

Правильная эксплуатация и своевременное обслуживание будет гарантией долгой и надёжной работы шкворней в автомобиле.

Вернуться к оглавлению

Шкворни на Газели: что это и сколько их

Шкворень – это небольшая металлическая запчасть в виде цилиндра, которая входит в состав подвески транспортного средства. Она представляет собой шарнир, на котором вращается поворотный кулак автомобиля. На машинах линейки Газель крепится два шкворня – по одному на каждом из передних (направляющих) колесах.

Зачем шкворни на Газели:

• Соединеняют поворотный кулак и шаровую опору в единую конструкцию. Поворотный кулак при этом может перемещаться в горизонтальном направлении, что обеспечивает поворот Газели.
• Передают силовые моменты на балку, а также повышение жесткости узла. Шкворневое соединение обладает высокой жесткостью, что обеспечивает хорошую прочность соединения.

Интересное по теме: Смазка для суппортов: ТОП 20 – выбираем какая лучше для направляющих, цилиндров

Периодически запчасть нужно смазывать, чтобы улучшить трение. В случае выхода шкворня из строя его нужно обязательно заменить. При езде на неисправной запчасти ухудшается качество управления, что чревато ДТП.

Шкворень Газели в сборе

Износ определяют так:

• Легкие толчки в области руля при движении на высокой или средней скорости.
• Характерный металлический звук при ударе по колесу (даже при небольшом ударе).
• Очень тугая работа поворотного колеса (одна из популярных причин ДТП).
• Появление ярко выраженного износа на колесе в области поворотного кулака.

Обратите внимание! На задних колесах Газелей шкворни обычно отсутствуют, поскольку их установка на передних колесах и так обеспечивает неплохое качество поворота.

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

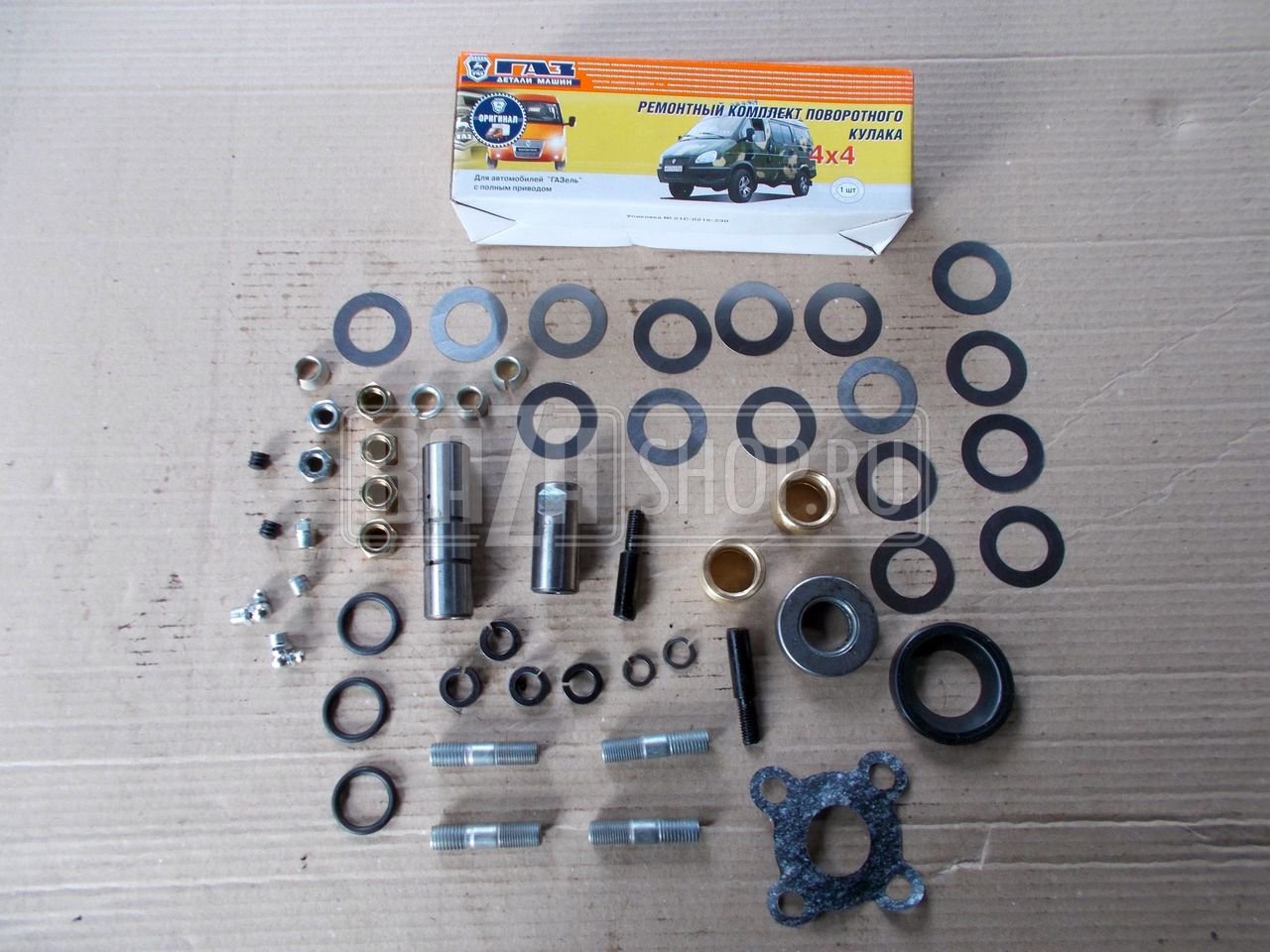

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

• клинья (2 шт.);
• сферические втулки (2 шт.);
• шкворни (2 шт.);
• резиновые уплотнители (2 шт.);
• прокладки заглушек (2 шт.);
• бронзовые втулки (4 шт.);
• шайбы;
• гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

Особенности замены и обслуживания шкворней на Газели

Передняя подвеска автомобилей Газель – рессорная, на передней оси устанавливается массивная литая балка.

Признаки износа шкворневой подвески на Газели

Прежде, чем приступать к ремонту подвески необходимо убедиться, что замена шкворней на Газели действительно необходима.

Первыми признаками неисправного шкворня могут служить следующие симптомы:

1. Появление металлического звука при ударе по колесу.
2. Биение в руль на скорости.
3. Затруднения при повороте рулевого колеса.
4. Ярко выраженный износ внешней или внутренней части покрышки.

Рекомендуем посмотреть: как проверить неисправность шкворней на Газели.

Однако наличие данных проявлений может быть вызвано и другими неисправностями ходовой, поэтому необходимо провести дальнейшую диагностику для локализации и уточнения степени износа деталей подвески.

Для полной уверенности, что шкворня в Газели требуют замены нужно:

• поднять автомобиль домкратом, обеспечив подвешенное состояние колеса;
• зафиксировать педалью тормоза ступичный механизм;
• покачать колесо в вертикальной плоскости.

Так выглядит изношенный шкворень

Наличие люфта в колесе при качании говорит о неисправности шкворня, который подлежит замене.

Вернуться к оглавлению

Замена шкворней на ГАЗели! Или гаражная жизнь. Часть 1.

Пришло время замены шкворней (совсем разболтались), хотя пробег на этих шкворнях не большой.В прошлый раз когда я менял шкворня, поменял их в АТП. Как я понял они запрессовали втулки и прошлись разверткой, после этого мазохизма они быстро разболтались.На этот раз решил сделать все сам, но развертка оказалось дорогой 900 руб. и я купил шарик 25,00 мм за 100 руб+шкворня 820 руб.
Итог: все разобрал, запрессовал втулки прошел шариком несколько раз, но шкворня не лезут, блин.Они 25,01 мм, то есть в натяг. Было решено идти в сервис Владику (тоже владеет супер машиной газель) для прохода разверткой.В сервисе развертки не оказалось. Диалог в сервисе
-Мы разверткой не проходим, долговечность теряется.Лучше шариком.
-Я им:”Шариком прошел, шкворень не лезит”.
-А ты его нагрей он увеличится потом продави.
Вот где он спрятался секрет.Дома нагрел, продавил и шкворень как родной залез.Может кому поможет данная идея.

Подшипник шкворня Газель, как правильно установить?

Технология замены шкворней на Газели

Для проведения ремонта шкворневой подвески на Газели необходимо подготовить следующие детали и инструменты:

1. Ремонтный комплект, который содержит все необходимые детали, включая новые шкворня.
2. Развёртку на Газель 25 мм, а также держатель.
3. Набор головок, ключей.
4. Съёмник ступичных подшипников.
5. Смазку шруса, карбюраторный очиститель и жидкость ВД-40.
6. Шкворневую смазку и фиксатор резьбы.

Смотрите в видео: замена шкворневой на Газели.

Рекомендуется производить замену обоих шкворней на оси в рамках одного ремонта, чтобы обеспечить идентичность работы рулевого механизма при движении.

Переднюю часть автомобиля необходимо вывесить, посредством домкрата и подставных упоров, которые ставятся под балку, а также снять колеса, обеспечив тем самым возможность проведения ремонтных работ.

Внешний вид шкворневой подвески

Технология замены состоит в следующем.

1. Первоначально необходимо удалить масло из моста.
2. Демонтировать суппорт и диск тормозов.
3. Открутив щит тормозов, весь привод нужно снять в сборе совместно с подшипником в корпусе.
4. Далее, демонтируется рулевой наконечник и маслёнка, расположенная снизу.
5. После чего деинсталлируется шкворневая крышка, клапан смазки и пробка.

Демонтаж шкворневой подвески

При разборе узла желательно обработать детали ВД-40, а также использовать соответствующий инструмент. Трудно снимаемые детали рекомендуется подогреть горелкой или замочить в керосине. Сам шкворень, как правило, выбивается молотком снизу вверх. Аналогичным образом производится демонтаж второй детали на другом колесе.

1. Демонтированные детали необходимо очистить от пыли и грязи, обработав их предварительно очищающими жидкостями, а также произвести визуальный осмотр их состояния. Все детали с трещинами и выраженным износом подлежат замене.
2. Процесс монтажа выполняется в обратном порядке с использованием новых комплектующих.

Детали шкворневой подвески в разборке

При этом нужно учитывать некоторые особенности:

• запрессовка втулок поворотного кулака производится с помощью оправки, устанавливаемые детали смазывают смазкой для шруса;
• при развёртке новых втулок технологический допуск составляет от 0,02 до 0,053 мм, при этом необходимо строго соблюдать соосность;
• развёртку рекомендуется выполнять через старую втулку, которая не демонтируется, а оставляется в поворотном кулаке;
• устанавливая опорный подшипник с пыльником важно соблюсти направления сборки, при этом он устанавливается так, чтобы пыльник бух сверху;

Смотрите в видео: как заменить шкворень и установить втулки в цапфы.

По факту сборки необходимо произвести полную смазку и проверку узла. После этого все детали устанавливаются на машину в обратном порядке, заливается масло в мост и устанавливаются колеса.

При соблюдении правил и используя данную технологию, ремонтные работы могут быть выполнены собственными силами.

Таким образом, замена шкворней на Газели является периодической процедурой, которая обеспечивает управляемость и манёвренность машины на дороге. Наличие специального инструмента и знания технологии позволит каждому владельцу отремонтировать свой автомобиль самостоятельно.

Смазка – как шприцевать шкворни на Газели

Чтобы обеспечить низкое трение в подвижных узлах подвески, рекомендуется периодически выполнять смазку шкворней на Газели. С помощью смазки уменьшается риск задиров и механических дефектов, минимизируется риск коррозии. Согласно заводской спецификации смазывание нужно делать каждые 15 тысяч километров пробега. Однако опытные водители утверждают, что наносить смазку нужно чаще в 1,5-2 раза – то есть каждые 7-10 тысяч километров, поскольку Газели часто эксплуатируются при повышенных показателях нагрузки.

Шприцевание Газели – простая процедура, а выполнять ее рекомендуется по такому алгоритму:

1. Установите машину на подъемник или подпорки, чтобы упростить нанесение смазки на шкворни. Саму смазку нужно заправить в небольшой шприц – это упростит нанесение вещества.
2. Осмотрите машину около колеса и найдите пресс-масленку – аккуратно наполните ее смазкой. Потом найдите нижнюю масленку и наполните ее до краев.
3. Бывает так, что пресс-масленки очень загрязнены – в таком случае перед заправкой нужно очистить их с помощью железной щетки от грязи.

Обратите внимание! Для смазывания шкворней рекомендуется использовать литол либо другую жидкость с аналогичными физическими свойствами.

Процесс самостоятельной замены шкворней на Газели

Газель, как и любое другое транспортное средство, состоит из множества разных деталей. Все в совокупности они обеспечивают его бесперебойную работу и движение. Один из примеров таких деталей – шкворни. Шкворня на Газели выполняет важную роль, но со временем теряет свои свойства и изнашивается. В таких случаях требуется ее ремонт.

Можно осуществить замену шкворней на Газели и своими руками.

Пыльник ШРУСа, как выбрать качественный пыльник, критерии выбора

При выборе пыльника для шарнира равных угловых скоростей, прежде всего, стоит обращать внимания на качество непосредственно самого изделия и репутацию производителя. Выбирая пыльник, нужно вывернуть одну из складок наружу, при этом цвет материала в месте изгиба не должен меняться. Также в нем должны отсутствовать какие-либо микротрещины и иные повреждения. Высококачественный пыльник ШРУСа должен быть эластичным и упругим, повышенный показатель жесткости может негативно сказаться на его работе.

Совет! Выбирая пыльник ШРУСа, не стоит пользоваться такими критериями как цена и материал, из которого он изготовлен.

Тонкости процесса

Если вы раньше не занимались шкворнями своей «Газели», поделимся наработками более опытных мастеров. Во-первых, при покупке ремкомплекта нужно проявлять повышенную бдительность: периодически попадаются шкворни с меньшим сечением, чем нужно. Лучше отправляться за покупками с микрометром, чтобы не возвращаться за заменой (в которой, кстати, могут и отказать). Во-вторых, при приобретении шкворней уделите внимание подшипникам – они должны быть в густом смазывающем составе и проворачиваться без малейшего хруста.

А чтобы замена шкворней на «Газели» своими руками была нужна реже и протекала без затруднений, не забывайте прочищать винтовую проточку на втулках и вводить в нее смазку. Именно из-за забивания этого канала и отсутствия на втулках масла изъятие шкворня зачастую требует времени больше, чем все остальные процедуры – от воды и грязи он закисает так, что выбивать его приходится с отмачиванием, разогревом и размахиванием кувалдой.

Источник: leaderkhv.ru

Замена шкворней газель 4х4

Автомобиль Газель завода АвтоГАЗ относится к такому классу машин, которые используются, как правило, с максимальной интенсивностью. Его технические характеристики, в частности, шкворневая подвеска, обеспечивают Газели широкую сферу применения, как для производственных нужд, так и для личных целей.

Так выглядит Газель

Шкворня, как элементы ходовой изначально имеют ограниченный ресурс, а при эксплуатации под нагрузками он, естественно, уменьшается. Замена шкворней на газели своими руками существенно сократит расходы на проведение ремонта, а также позволит владельцу восстановить работоспособность своего автомобиля в кратчайшие сроки.

Функциональное назначение шкворней в автомобиле

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

Так выглядит шкворня в разборке

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

Составные передней подвески Газель

Основным показателем устойчивости машины при манёврах является установленные поперечные и продольные углы наклона каждого шкворня, которые обеспечивают комфортное передвижение.

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Смотрите в видео:замена шкворней на Газели.

Сфера применения шкворней в подвеске распространяется в основном на грузовые и среднетоннажные автомобили, такие как Газель, а также на машины повышенной проходимости, предназначенные для движения по бездорожью проходимости. Это обусловлено сочетанием в данной конструкции простоты, надёжности и ремонтопригодности.

Правильная эксплуатация и своевременное обслуживание будет гарантией долгой и надёжной работы шкворней в автомобиле.

Признаки износа шкворневой подвески на Газели

Прежде, чем приступать к ремонту подвески необходимо убедиться, что замена шкворней на Газели действительно необходима.

Первыми признаками неисправного шкворня могут служить следующие симптомы:

1. Появление металлического звука при ударе по колесу.
2. Биение в руль на скорости.
3. Затруднения при повороте рулевого колеса.
4. Ярко выраженный износ внешней или внутренней части покрышки.

Рекомендуем посмотреть: как проверить неисправность шкворней на Газели.

Однако наличие данных проявлений может быть вызвано и другими неисправностями ходовой, поэтому необходимо провести дальнейшую диагностику для локализации и уточнения степени износа деталей подвески.

Для полной уверенности, что шкворня в Газели требуют замены нужно:

• поднять автомобиль домкратом, обеспечив подвешенное состояние колеса;
• зафиксировать педалью тормоза ступичный механизм;
• покачать колесо в вертикальной плоскости.

Так выглядит изношенный шкворень

Наличие люфта в колесе при качании говорит о неисправности шкворня, который подлежит замене.

Технология замены шкворней на Газели

Для проведения ремонта шкворневой подвески на Газели необходимо подготовить следующие детали и инструменты:

1. Ремонтный комплект, который содержит все необходимые детали, включая новые шкворня.
2. Развёртку на Газель 25 мм, а также держатель.
3. Набор головок, ключей.
4. Съёмник ступичных подшипников.
5. Смазку шруса, карбюраторный очиститель и жидкость ВД-40.
6. Шкворневую смазку и фиксатор резьбы.

Смотрите в видео: замена шкворневой на Газели.

Рекомендуется производить замену обоих шкворней на оси в рамках одного ремонта, чтобы обеспечить идентичность работы рулевого механизма при движении.

Переднюю часть автомобиля необходимо вывесить, посредством домкрата и подставных упоров, которые ставятся под балку, а также снять колеса, обеспечив тем самым возможность проведения ремонтных работ.

Внешний вид шкворневой подвески

Технология замены состоит в следующем.

1. Первоначально необходимо удалить масло из моста.
2. Демонтировать суппорт и диск тормозов.
3. Открутив щит тормозов, весь привод нужно снять в сборе совместно с подшипником в корпусе.
4. Далее, демонтируется рулевой наконечник и маслёнка, расположенная снизу.
5. После чего деинсталлируется шкворневая крышка, клапан смазки и пробка.

Демонтаж шкворневой подвески

При разборе узла желательно обработать детали ВД-40, а также использовать соответствующий инструмент. Трудно снимаемые детали рекомендуется подогреть горелкой или замочить в керосине. Сам шкворень, как правило, выбивается молотком снизу вверх. Аналогичным образом производится демонтаж второй детали на другом колесе.

1. Демонтированные детали необходимо очистить от пыли и грязи, обработав их предварительно очищающими жидкостями, а также произвести визуальный осмотр их состояния. Все детали с трещинами и выраженным износом подлежат замене.
2. Процесс монтажа выполняется в обратном порядке с использованием новых комплектующих.

Детали шкворневой подвески в разборке

При этом нужно учитывать некоторые особенности:

• запрессовка втулок поворотного кулака производится с помощью оправки, устанавливаемые детали смазывают смазкой для шруса;
• при развёртке новых втулок технологический допуск составляет от 0,02 до 0,053 мм, при этом необходимо строго соблюдать соосность;
• развёртку рекомендуется выполнять через старую втулку, которая не демонтируется, а оставляется в поворотном кулаке;
• устанавливая опорный подшипник с пыльником важно соблюсти направления сборки, при этом он устанавливается так, чтобы пыльник бух сверху;

Смотрите в видео: как заменить шкворень и установить втулки в цапфы.

По факту сборки необходимо произвести полную смазку и проверку узла. После этого все детали устанавливаются на машину в обратном порядке, заливается масло в мост и устанавливаются колеса.

При соблюдении правил и используя данную технологию, ремонтные работы могут быть выполнены собственными силами.

Таким образом, замена шкворней на Газели является периодической процедурой, которая обеспечивает управляемость и манёвренность машины на дороге. Наличие специального инструмента и знания технологии позволит каждому владельцу отремонтировать свой автомобиль самостоятельно.

Продолжение эпопеи по замене шкворней (часть 1 тут www.drive2.ru/l/516070901855289637, часть 2 тут www.drive2.ru/l/516780361733112050).
Перед заменой шкворней я, естественно, почитал заметки на драйв2 и немного форумы и понял, что на нашем авто не все так просто Главная проблема — это отсутствие в магазинах подходящей развертки. Многие ругают ГАЗ, мол «какого фига нет нужных приспособ», но я его за это ругать не буду, т.к. в каталоге по Соболю 4х4, который я видел, отдельно втулок шкворней нет. По каталогу необходимо приобрести поворотный кулак в сборе:
23107-2304041 Корпус поворотного кулака со шпильками левый
23107-2304044 Корпус поворотного кулака с втулками правый

Список проблем, с которыми придется столкнуться при замене втулок шкворней:
1) Диаметр отверстия в ремонтных втулках 23,5-23,7мм (диаметр шкворня 25мм). Допуски см.в таблице 4.5.
2) Наружный диаметр втулок больше, чем рекомендованный мануалом натяг, а в моем случае — у одной втулки он составил 32.7мм
3) Отсутствие проходной развертки достаточной длины

Итак по списку:
1,2) После запрессовки втулки она еще больше усаживается и внутренний диаметр становится еще меньше. Для запрессовки втулок был использован обрезок шпильки + головки на 32мм и 24мм:

Можно, конечно, взять регулируемую развертку 23-26мм и потихоньку увеличивать отверстие до 24,7мм, а затем пройти разверткой 25мм, но при этом способе мы гарантированно не сможем соблюсти соосность между обоими втулками.
По этой причине пришлось отнести втулки к токарю и расточить их до 24,7мм. Единственное, я не обратил внимание, что одна из моих втулок по наружке 32,7мм и поэтому к токарю пришлось идти во второй раз (и, кстати, не последний).

3) В этой части, собственно говоря, сам эксперимент и состоялся. Для начала было решено развернуть простой ручной разверткой по отдельности каждую втулку (возможно даже в перспективе, как многие делают на 25.1мм). В ходе этого этапа стало понятно то, что было и так понятно — таким способом развернуть соосно втулки не получится. На фотографиях ниже хорошо видно, как развертка даже не попадает в отверстие второй втулки.
Однако, после такого разворачивания втулок поворотный кулак удалось установить на автомобиль и он даже поворачивался при помощи трубы (т.е. как многие пишут — приработается)

Меня такой результат, естественно, не удовлетворил и пришлось все разобрать и продолжить экспериментировать.

Вторым экспериментом была попытка задать направление развертки при помощи частично выпрессованной старой втулки (иначе длины простой развертки не хватит) :

Нужно заметить, что данный способ жизнеспособный и показал достойный результат. И, наверное, на этом варианте я бы и остановился, если бы на глаза не попалась развертка длинною 300мм с заявленными 25мм:

Я второпях измерил ее в одном месте и, увидев искомые 25мм, радостно побежал ею разворачивать второй кулак так же через старую втулку (вместо старой втулки можно конечно же использовать выточенную оправку). После этого я примерил шкворень, который во втулки просто проваливался без какого-либо сопротивления. Более детальные промеры показали, что эта развертка на 25.5мм

Так оставить я тоже не мог и пришлось продолжить экспериментировать. Запасных втулок больше не было, а заказывать их и ждать тоже не хотелось. Да и какой смысл, если потом все равно бежать к токарю на проточку? Правильно, проще сразу же выточить нужные втулки…что и было сделано.

Новые втулки были успешно запрессованы и дальше был найден более точный способ для разворачивания. В патрон токарного станка была зажата инструментальная развертка 25мм №2 (+0,02мм), а поворотный кулак был подперт центром. Далее ручками вращая патрон и поджимая кулак центром, удалось развернуть втулки. Соблюдение соосности было проверенно прутком 25мм — он без каких-либо затруднений прошёл через обе втулки.

Измерения показали, что данный способ оказался самым точным из всех предыдущих. Все было собрано без проблем и после этого кулаки поворачивались без серьезных усилий (никаких труб, все рукой):

Еще стоит обратить внимание на многократно поднимаемый вопрос шприцевания верхних шкворней. Многие для этого сверлят дополнительное отверстие во втулке. Я поначалу тоже думал так сделать, но смысла в этом не нашел. Если запрессовать втулку, как того требует ГАЗелевский мануал (по Соболю 4х4 у меня мануала нет), заподлицо с плоскостью (дословно: с помощью оправки (см. рис.

6.26) запрессовать новую втулку верхнего шкворня заподлицо с наружным торцем верхней бобышки корпуса поворотного кулака и втулку 36 нижнего шкворня в корпус поворотного кулака на глубину 4,5±0,15 мм от наружного торца нижней бобышки;), то отверстие, в которое вворачивается клапан, перекрывается не полностью. Оставшегося расстояния достаточно, чтобы там поместилось резиновое колечко и осталось свободное пространство для выхода смазки. Без всяких сверлений у меня оба верхних шкворня прошприцевались (напомню, что втулки были развернуты разверткой 25мм №2) без проблем:

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

Вы можете купить «Шкворень ГАЗЕЛЬ 33027 4х4 (полнопривод.), на одну сторону (ремкомплект) «ГАЗ» / 33027-2304800 («ГАЗ» ПАО) / 27384″ онлайн прямо сейчас. Для этого просто отложите деталь в корзину или воспользуйтесь опцией «заказ в один клик».

У ТК «База все для УАЗа» Вы всегда найдёте конкурентные цены, оптимальные сроки поставки и широчайший ассортимент.

Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефону: 8-800-700-9-554 или через форму обратной связи.

Шкворень ГАЗЕЛЬ 33027 4х4 (полнопривод.), на одну сторону (ремкомплект) «ГАЗ» / 33027-2304800 («ГАЗ» ПАО) в наличии в нашем интернет-магазине либо будет оперативно поставлен под заказ. Осуществляем доставку в Россию. Заказать или купить Шкворень ГАЗЕЛЬ 33027 4х4 (полнопривод.), на одну сторону (ремкомплект) «ГАЗ» / 33027-2304800 («ГАЗ» ПАО) можно прямо сейчас у нас на сайте.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Источник: automotocity.com
