Домашняя мастерская — это не цех по производству мебели, и просто нереально иметь в ней весь спектр нужных станков. Поэтому, часто приходится приспосабливать какие-то инструменты под определенные задачи, и часто получаются самодельные станки не уступающие по качеству заводским.
В этой публикации я решил сделать подборку самодельных станков которые уже были на канале. К каждой позиции будет краткое описание и ссылка на подробную, пошаговую публикацию.
Но прежде чем начать:
Перед тем как приступим к обзору хотелось бы предупредить, что самодельные станки могут быть очень опасны, если их неверно проектировать, собирать или использовать. Решение собирать какой то станок вы принимаете на свой страх и риск. И конечно же не забываем про технику безопасности.
1 — Простая циркулярная пила из обычной дрели
циркулярная пила из дрели
В этой публикации из обычной дрели мы сделаем простенькую циркулярную пилу с параллельным упором. Конечно же эта подделка не заменит полноценный станок, но на первое время она может здорово выручить.
2 — Очень простой мини шлифовальный станок
мини шлифовальный станок
Часто бывает нужно обрабатывать небольшие изделия и заготовки и тут-то маломощное, и хрупкое оборудование может очень и очень пригодится. Ну, что давайте соберем мини шлифовальный станок для небольших заготовок и изделий.
3 — Простая направляющая для ручной циркулярной пилы
направляющая для циркулярки
Конечно же есть ручные циркулярки с направляющими в комплекте, но стоят они весьма недурно, так, что давайте сообразим простенькую направляющую для обычной ручной циркулярной пилы.
4 — Делаем ручной фрезер из обычной дрели
фрезер из дрели
Конечно, полноценным станком это не назовешь, но в итоге вместо дешевого инструмента у нас будут возможности дорогого. Фрезер, просто незаменимый инструмент, но у начинающего мастера его просто может не быть. Выход прост, можно сделать ручной фрезер из простой дрели своими руками, и пользоваться им до тех пор, пока не появится возможность купить настоящий.
5 — Простой распиловочный станок из ручной циркулярной пилы
распиловочный станок из циркулярки
С помощью пары брусков и алюминиевых угольников можно соорудить очень качественный станок, или скорее, жесткую направляющую для циркулярки. Подобное приспособление позволит намного ускорить и облегчить работу с циркулярной пилой.
6 — Распиловочный станок из лобзика
распиловочный станок из лобзика
Можно приспособить лобзик вместо ленточной пилы, а можно сделать весьма неплохой распиловочный станок. В итоге у нас получится импровизированная погружная пила из электролобзика.
7 — Простой сверлильный станок из шуруповерта
сверлильный станок из шуруповерта
Очень часто, при изготовлении разнообразных изделий, нам нужно делать отверстие строго под углом 90 градусов. Сделать такое отверстие «на глаз» практически невозможно. Для этого дела можно с легкостью приспособить шуруповерт, всего пару часов и у нас в руках окажется очень неплохой сверлильный станок.
8 — Большой сверлильный станок из дрели
большой сверлильный станок из дрели
Сделать отверстие точно под углом 90 градусов обычной дрелью дело не простое. Самодельный сверлильный станок не просто облегчит эту задачу, но и даже расширит функционал дрели. Давайте посмотрим, как можно собрать качественный сверлильный станок.
9 — Ленточная пила из электролобзика
ленточная пила из электролобзика
При желании обычный электролобзик можно успешно трансформировать в ленточную пилу. Если вы собрались вырезать не очень толстые фигуры из фанеры или дерева, то этот станок придется вам по вкусу.
10 — Ленточный шлифовальный станок из дрели
ленточный шлифстанок из дрели
Приходится часто шлифовать дерево или другие материалы, и надоело делать это в ручную? Обычная ручная дрель позволит весьма облегчить данный процесс!
11 — Токарный станок из дрели
токарный станок из дрели
Токарный станок — вещь, весьма полезная и поможет решить множество задач. Приложив немного усилий из обычной ручной дрели можно получить весьма неплохой токарный станок, который как минимум поможет протянуть до того времени, когда в мастерской появится настоящий.
Источник: dzen.ru
Самодельные станки
Бормашинка — двигатель ДПР-52, встречается в принтерах и фенах. Ручная дрель — двигатель от автомобильного компрессора, встречается в небольших тепловых пушках и фенах.
Бормашина 2
Бормашина со сменными наконечниками. Мотор PIV MTM, из лентопротяги вертикального магнитофона, болгарский. Таходатчик удален, на его месте закреплен гибкий вал бормашины. Вращение от оси мотора перадается на вал с помощью туго надетой пружины.
Справа на оси укреплен алмазный диск для правки боров.Весь механизм закреплен в держателе с двумя степенями свободы и легко вращается влево-вправо, вперед-назад. Вся конструкция подвешена на рабочем столе справа вверху, не мешает работе. Можно утопить мотор в стол так, чтобы шланг бормашины выходил вертикально вверх.

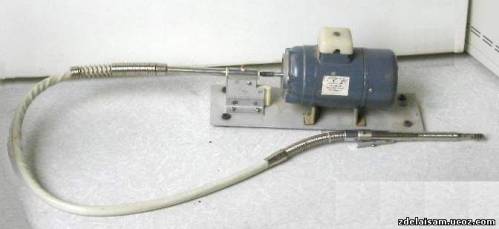

Бормашина для гравировки
Бормашина для граверных работ. Мотор на 8000 об., шланг терпит до 10000. Мотор и шланг соединены пружиной, надетой на оси.

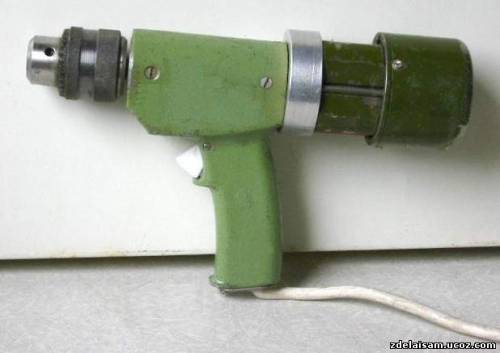

Дрель 1
Рукоять с механизмом от пневмодрели. Мотор передает вращение на турбину, насажен через переходное кольцо. В корпусе дрели уже находится планетарный редуктор примерно 3:1. Очень мощная машинка. Потребовались токарные работы: переходное кольцо, втулка на валу, подгонка конуса Морзе под размер 2а.
Трудно было установить сильнотоковую кнопку.

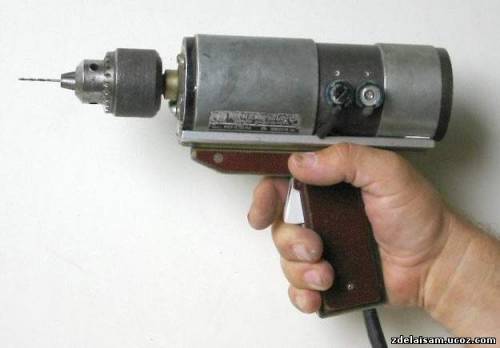

Дрель 2
Мотор PIV 6 25/3A болгарского прозводства, работает от 5 до 40 В, от вертикального магнитофона/накопителя. Таходатчик (сзади) не используется, но хорошо уравновешивает всю конструкцию. Кнопка воздействует на контактную группу от утюга, мощная и не обгорает.
Отрезной станок 1
Отрезной станок 1 сделан под неармированные абразивные диски толщиной 0,5-2 мм. Перемещаемый столик. Виден «тормозной» резистор.

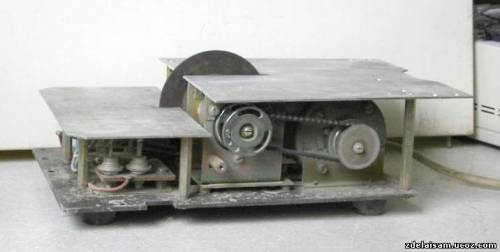

Отрезной станок 2
Отрезной станок 2 сделан под неармированные абразивные диски толщиной 0,5-2 мм. Два рабочих положения, с верхнего и нижнего столиков, так что мотор с реверсом. Отрезаю платы, делаю ключи, вырезаю каркасы для трансформаторов.
Сверлильный станок 1
Сверлильный станочек с цанговым патроном на 0,8 мм. Сделан из остатков механизма, который назывался «пресс для изготовления аллюминиевых бирок». Двигатель ДПР-52, ось я удлинил только для красоты всей конструкции. Ход сверла — 20 мм. Видна коробка для сверл и абразивный диск на оси движка вверху для правки сверл.

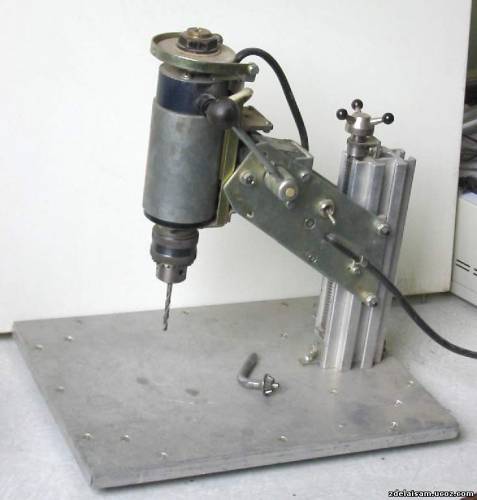

Свелильный станок 2
Свелильный станок под патрон 2а. Стойка из аллюминиевого профиля в нем червячная передача, с ее помощью каретка на подшипниках перемещается на 80 мм под сверла разной длины. Ручкой перещается собственно мотор еще на 20 мм. Вверху на оси мотора — абразивный диск для доводки сверл, защищен рамкой. Мотор болгарский, от магнитофона, профиль от витрины, червяк от водопроводного вентиля, подшипники от выдвижного столика.

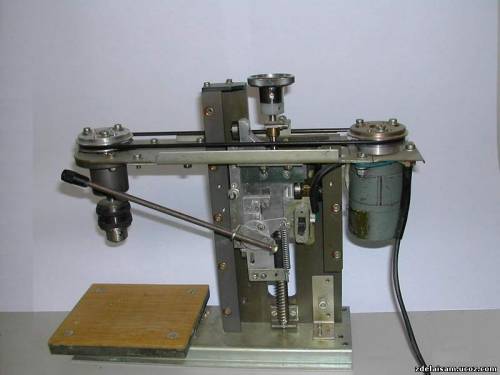

Свелильный станок 3
Просто красивый станочек получился. Основа — рамка для линейного перемещения головок 8-дюймового накопителя. На шести подшипниках. Патрон закреплен в втулке от вентилятора этого же накопителя. Червячная передача — от 5-дюймового флоппика, круглая ручка вверху. Последние 20 мм хода сверла — отдельной ручкой. Передача с мотора — резиновый пассик, но лучше плоский ремень.
Мотор поставлю посильнее.

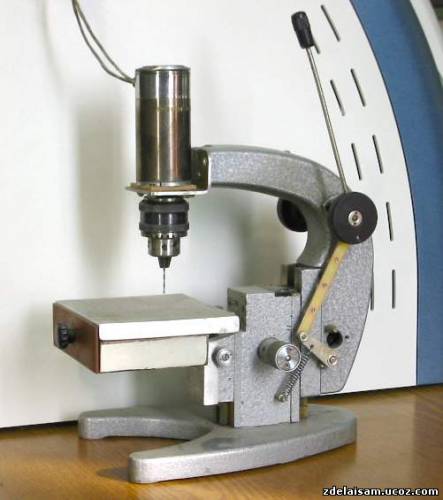

Свелильный станок 4
Сверлилка из микроскопа. Один винт перемещает столик под сверла разной длины, второй был поврежден, поэтому на нем сделан ход на последние 20 мм, видны тяги, пружина и ручка. Двигатель ДПР-74. Под столиком ящик для сверл.

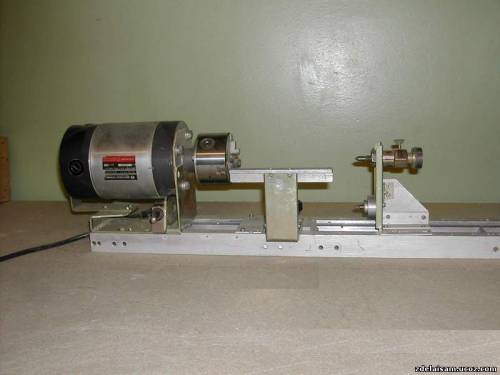

Токарный станок
Токарный станок для дерева. Мотор ПИК 12-3/10.1 от болгарского магнитофона/ накопителя. Патрон польский, до 150 мм. Правая бабка с вращающимся центром и подачей на 20 мм. Суппорт фиксируемый, перемещается по горизонтали. Точу на нем ручки для напильников, мелочь вроде солонок, пуговиц.
Суппорт получился слабый, вибрирует на твердом дереве, буду переделывать.
Источник: sdelaysam-svoimirukami.ru
Самодельные станки для домашней мастерской
Если вам нравится мастерить что-то полезное своими руками (в условиях небольшой мастерской или гаража), наверняка, вы уже задумывались о приобретении различного вспомогательного оборудования для работы.
Вот только не у всех есть возможность купить фирменные инструменты и оборудование для домашней мастерской — цены довольно ощутимо кусаются. И доставка в некоторых случаях тоже обходится недешево.
Однако многие мастера-самодельщики, как известно, не ищут легких путей, и всегда могут воспользоваться альтернативным вариантом.
Например, можно сделать ставку на самодельные станки для гаража и мастерской, которые не составит особого труда изготовить самостоятельно из недорогих и доступных материалов.
Даже простые «кустарные» приспособления позволяют в разы упростить и ускорить обработку заготовок из металла и дерева.
Если нужно сэкономить, самодельные станки — пожалуй, наиболее оптимальный вариант. Все необходимые схемы и чертежи можно найти на просторах интернета, в том числе и на нашем сайте.
Самодельные станины
Основой любого станка (неважно — заводского исполнения или самодельного) является станина, на которой он располагается.
Когда собирают самодельные станки из дерева своими руками или станки по металлу, то само собой делают сразу и станину для них.
Но иногда основой станка является какой-либо заводской инструмент (болгарка, электрорубанок, дрель и т.д.) — тогда требуется изготовить только саму станину.
Изготавливая станки из дерева своими руками, станины для них тоже можно сделать из соответствующих (недорогих) материалов: из фанеры своими руками или деревянные.
Тратить металл в данном случае нецелесообразно. Да даже для металлических станков станину можно сделать из дерева. Вот вам пример: самодельная тумба для сверлильного станка.
А вот, например, для ручной ленточной пилы лучше сделать станину из металла — она будет более устойчивой и надежной. В работе с таким инструментом как раз то, что нужно.
Многие мастера предпочитают делать станки из дерева своими руками, потому что они получаются в итоге недорогими и легкими. И станины для них изготовить проще.
Один из таких вариантов — это облегченная станина из фанеры для установки электрического рубанка. В итоге получается очень удобный станок по дереву своими руками.
Материалы для изготовления станков
Если нужно сделать станки из дерева своими руками, то понятно, что основным материалом для их изготовления будет дерево. Это могут быть доски, заготовки из листовых пиломатериалов: фанеры, ДСП или OSB.
В качестве привода для деревообрабатывающих станков допускается использовать различный аккумуляторный или же электроинструмент: УШМ, дрель, шуруповерт, ручной фрезер.
Самодельные станки из дерева своими руками популярны тем, что их изготовить под силу даже начинающим мастерам. Ну и самый главный плюс — все материалы доступны и стоят недорого.
Однако если нужен мощный станок, то вместо дерева уже используется металл. Ну и, помимо стандартного набора инструментов для работы потребуется сварочный аппарат и болгарка.
Таким образом, различные станки и приспособления, изготовленные из металла, потребуют от вас больших вложений, но на выходе они получаются более надежными и функциональными.
Некоторые мастера, которые делают станки из дерева своими руками, используют кроме дерева другие материалы: например, пластик или оргстекло. В некоторых случаях это вполне оправданно.
Станки для обработки металла
Для работы с металлом (особенно в мини цехах по производству металлоконструкций) используются самые разные станки и приспособления, и многие из них вполне можно сделать своими руками.
Для обработки металла делать станки из дерева своими руками нецелесообразно по той причине, что они попросту не справятся с нагрузкой.
Например, самодельный гибочный станок (чтобы делать полудуги и кольца) делают только из черного металлолома. Конструкция должна быть надежной.
Также дополнительно используется автомобильный гидравлический домкрат, так как силы рук, чтобы согнуть заготовку, однозначно не хватит. А с домкратом устройство становится по-настоящему функциональным.
Изготовить станок из дерева своими руками (а точнее только станину для него) для обработки/резки металла можно только в ряде случаев.
Например, это можно реализовать при сборке отрезного станка на базе маленькой болгарки. В данном случае основание изготовлено из ЛДСП (можно взять фанеру).
Но все равно, если будете делать станок для резки металла, то основание для него лучше сделать более надежное и прочное. Здесь не стоит экономить на материале — экономия может выйти боком.
Можно сварить простой каркас из профильной трубы с усилением в центральной части, а затем сверху приварить или прикрутить на болты подходящий по размеру металлический лист.
Гибочный станок для гибки прутков и полос из металла также нуждается в очень прочном основании.
Если бы вместо листа металла была дощечка из фанеры, то станок попросту не способен был бы справляться со своей задачей.
Поэтому делать станки из дерева своими руками для обработки металла можно только в тех случаях, когда нагрузка на основание (станину) будет незначительной. Например, сверлильная стойка или отрезной станок.
Станки по дереву
В зависимости от поставленной задачи, конструкции станков для домашней мастерской могут быть самыми разными, ровно как и используемыми материалы для их изготовления.
Например, самодельный станок по дереву (для распиловки) можно изготовить целиком и полностью из металла. В качестве привода используется электродвигатель, а распил заготовок производится с помощью шины с цепью от бензопилы.
Рекомендуем более подробно прочитать, как сделать такой распиловочный станок по дереву своими руками.
При работе в столярной мастерской часто выполняемой операцией по обработке дерева является шлифовка. Вручную осилить большой объем материала сложно, и поэтому на помощь приходят шлифовальные станки. Конечно же, самодельные.
Советуем вам прочитать обзор: как, используя недорогие материалы, изготовить своими руками разборной шлифовальный станок. Его основная фишка в том, что после работы станок можно разобрать и положить на стеллаж или убрать в ящик стола.
Для работы с деревом в некоторых случаях также может понадобиться простой лобзиковый станок. Изготовить его можно из сабельной пилы. Станина в данном случае — из ЛДСП.
На нашем сайте вы найдете огромное количество самодельных станков как универсальных (шлифовальных, сверлильных и др.), так и для обработки конкретных материалов: металла или дерева.
Для удобства все этапы работ описаны пошагово, а схемы упростят изготовление отдельных элементов.
Обратите внимание: в конце каждого тематического обзора дополнительно встроен видеоролик, просмотрев который, вы сможете лучше разобраться во всех нюансах.
