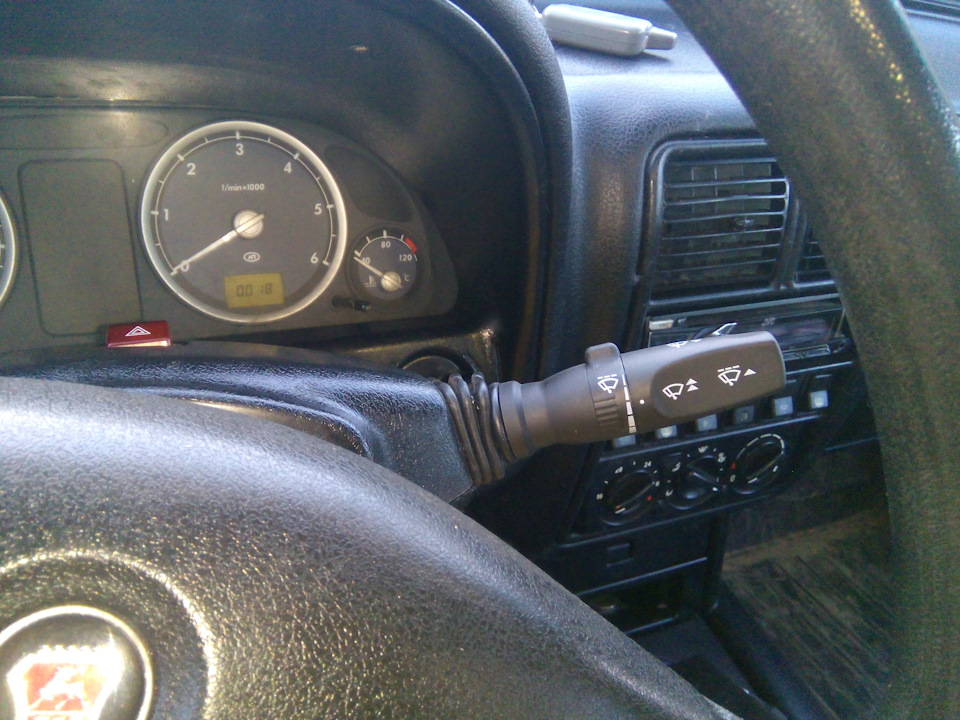

Попросил меня друг поставить ему новые переключатели от Газели Бизнес, выглядят получше, переключат четко и есть пауза у дворников. Раз просит значит, надо помочь. Все было хорошо пока дело не дошло до подключения, колодки с разъемами совершенно другие, пришлось обжимать по новой. Подключал по маркировке эл. схем волги и газели. Итог на фото.
Полный размер
Полный размер
Самое сложное было заставить левый переключатель работать правильно. Пользовался этими схемами.
Схема подключения дворников, в ней проблем особых нет.
Схема подключения переключателя поворотов, света и аварийки от 31105
Схема подключения переключателя поворотов, света и аварийки от Бизнеса
меСТЬ № 93 — подключаем рычаг поворотов и света от газели бизнес / дальний и ближний вместе
Источник: www.drive2.ru
Переключатель световой сигнализации ГАЗель Next. Схема. Описание.
Переключатель 3111.3709100-28* световой сигнализации расположен слева, под рулевым колесом.
*На части автомобилей могут быть установлены переключатели световой сигнализации 2705.3709100-10 или 2217.3769200-10.
Электрическая схема переключателя 3111.3709100-28 и позиции рукоятки переключателя и кнопки включения функции «Круиз-контроль».
0 – указатели поворотов выключены; I – включены указатели поворотов правого борта (самовозврат в позицию 0); II – включены указатели поворотов правого борта; III – включены указатели поворотов левого борта (самовозврат в позицию 0); IV – включены указатели поворотов левого борта; V – включен ближний свет фар; VI – включен дальний свет фар; VII – включена световая сигнализация (самовозврат в позицию V); VIII – выключена аварийная сигнализация; IХ – включена аварийная сигнализация; Х – разомкнута цепь управления круиз-контролем; ХI –замкнута цепь управления круиз-контролем (самовозврат в позицию Х).
Разъём переключателя.
| Номер провода | Цвет провода |
| 1 | белый |
| 2 | жёлтый |
| 3 | красный |
| 4 | зелёный |
| 5 | коричневый |
| 6 | чёрный |
| 7 | оранжевый |
| 8 | голубой |
| 9 | фиолетовый |
Переключатель осуществляет следующие функции:
- управление указателями поворотов;
- управление «ближним» и «дальним» светом при включенном переключателе наружного освещения модуля управления светотехникой;
- управление световой сигнализацией;
- управление аварийной сигнализацией;
- управление круиз-контролем.
Направление поворота автомобиля указывается мигающим светом в передних, задних указателях поворота и боковых указателях поворота.
Переключатель состоит из механического привода, обеспечивающего ручное включение и автоматическое выключение, и переключателя, предназначенного для соединения электрических цепей сигнальных ламп с источником тока.
Управление круиз-контролем осуществляется кнопкой, расположенной на торце рычага.
Переключатели должны иметь четкое переключение из одного положения в другое, обеспечивающее надежную фиксацию в предусмотренных положениях и коммутацию электрических цепей. Переключатель должен обеспечивать отсутствие разрыва электрической цепи кнопки аварийной сигнализации во включенном положении при приложении бокового усилия на кнопку.
Нарушение четкости включения или отсутствие света в указателях поворота может происходить из-за подгорания контактов переключателя, отказа реле переключателя, неисправностей ламп и их патронов. Смену ламп проводить только при выключенном переключателе. Усилие переключения рычага переключателя поворотов из одного рабочего положения в другое должно быть 3,9-7,9 Н (0,4-0,8 кгс).
Усилие переключения рычага из положения «ближний свет» в положение «дальний свет» и обратно и включение сигнализации дальними светом должно быть 3-6 Н (0,3-0,6 кгс). Усилие нажатия на кнопку аварийной сигнализации – 10-20 Н (1-2 кгс). Усилие нажатия на кнопку управления круиз-контролем 4,5-9,5 Н (0,45-0,95 кгс) при полном ходе. Падение напряжения на выводах должно быть не более 0,06 В при токе 0,95-1,05 А, после гарантийной наработки- не должно превышать 0,14 В для всех контактов, кроме контактов в цепи включения фар, для которых допускается падение напряжения до 0,2 В.
Переключатель световой сигнализации и переключатель стеклоочистителя с регулятором паузы устанавливаются на автомобиль комплектом.
На автомобиль может быть установлен один из следующих комплектов переключателей:
комплект 2217.3769030-10 включает:
- 2217.3769200-10 – переключатель указателей поворота и света с круиз-контролем;
- 2217.3769100 – переключатель стеклоочистителя с регулятором паузы;
комплект 2705.3709020-10 включает:
- 2705.3709100-10 – переключатель световой сигнализации;
- 2705.3709300 – переключатель стеклоочистителя с регулятором паузы;
комплект 3302.3709030-10 включает:
- 3111.3709100-28 – переключатель световой сигнализации;
- 3110.3709300-38 – переключатель стеклоочистителя с регулятором паузы.
Если переключатель световой сигнализации неисправен, замените его на новый, из установленного комплекта, или установите другой комплект переключателей.
Мигание указателей поворота достигается включением в электрическую цепь контактно-транзисторного реле прерывателя. При перегорании одной из сигнальных ламп в любом из указателей поворота, контрольная лампа в комбинации приборов начинает работать с удвоенной частотой.
