Модели архитектуры информационных систем (Архитектура информационной системы введение)

Архитектура информационной системы – концепция, определяющая модель, структуру, выполняемые функции и взаимосвязь компонентов информационной системы.

Конструктивно архитектура обычно определяется как набор ответов на следующие вопросы:

1. что делает система;
2. как эти части взаимодействуют;
3. где эти части размещены.
4. на какие части она разделяется;

По степени распределённости отличают:

1. настольные (desktop), или локальные ИС, в которых все компоненты (БД, СУБД, клиентские приложения) находятся на одном компьютере;
2. распределённые (distributed) ИС, в которых компоненты распределены по нескольким компьютерам.

Распределённые ИС, в свою очередь, разделяют на:

— файл-серверные ИС (ИС с архитектурой «файл-сервер»), продемонстрирован на рисунке 1;

Рисунок 1 — файл-серверные ИС

С точки зрения программно-аппаратной реализации можно выделить ряд типовых архитектур ИС. Компоненты информационной системы по выполняемым функциям можно разделить на три слоя: слой представления, слой бизнес-логики и слой доступа к данным.

Слой представления — все, что связано с взаимодействием с пользователем: нажатие кнопок, движение мыши, отрисовка изображения, вывод результатов поиска и т.д.

Бизнес логика — правила, алгоритмы реакции приложения на действия пользователя или на внутренние события, правила обработки данных.

Слой доступа к данным — хранение, выборка, модификация и удаление данных, связанных с решаемой приложением прикладной задачей

Традиционные архитектуры информационных систем.

Файл-серверная архитектура

Появились локальные сети. Файлы начали передаваться по сети. Сначала были одноранговые сети — все компьютеры равноправны. Потом возникла идея хранения всех общедоступных файлов на выделенном компьютере в сети — файл-сервере.

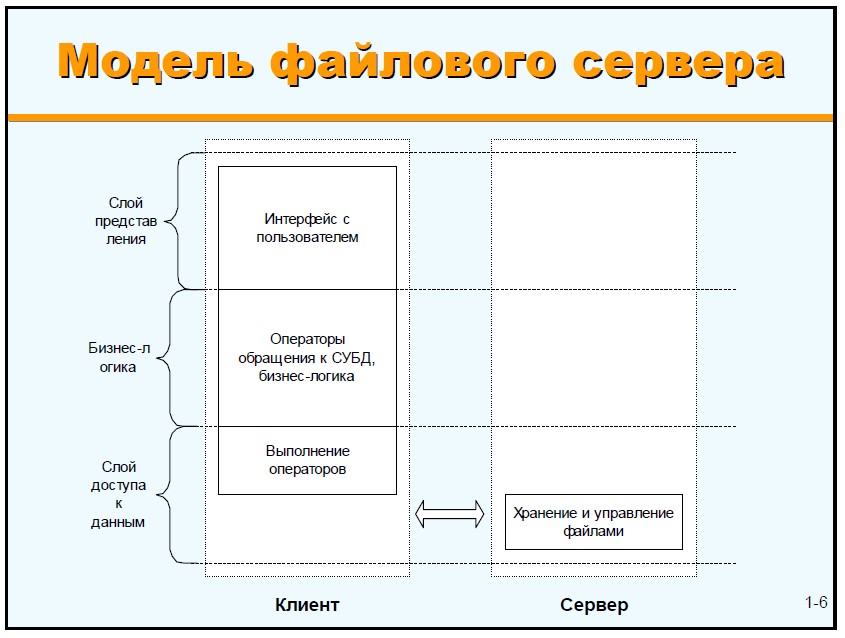

Рисунок 2 — модель файлового сервера

Файл-серверные приложения — приложения, схожие по своей структуре с локальными приложениями и использующие сетевой ресурс для хранения программы и данных. Функции сервера: хранения данных и кода программы. Функции клиента: обработка данных происходит исключительно на стороне клиента.

Количество клиентов ограничено десятками.

1. Многопользовательский режим работы с данными;
2. Удобство централизованного управления доступом;
3. Низкая стоимость разработки;

1. Низкая производительность;
2. Низкая надежность;
3. Слабые возможности расширения;

Недостатки архитектуры с файловым сервером очевидны и вытекают главным образом из того, что данные хранятся в одном месте, а обрабатываются в другом. Это означает, что их нужно передавать по сети, что приводит к очень высоким нагрузкам на сеть и, вследствие этого, резкому снижению производительности приложения при увеличении числа одновременно работающих клиентов. Вторым важным недостатком такой архитектуры является децентрализованное решение проблем целостности и согласованности данных и одновременного доступа к данным. Такое решение снижает надежность приложения.

Клиент-серверная архитектура

Ключевым отличием архитектуры клиент-сервер от архитектуры файл-сервер является абстрагирование от внутреннего представления данных (физической схемы данных). Теперь клиентские программы манипулируют данными на уровне логической схемы.

Итак, использование архитектуры клиент-сервер позволило создавать надежные (в смысле целостности данных) многопользовательские ИС с централизованной базой данных, независимые от аппаратной (а часто и программной) части сервера БД и поддерживающие графический интерфейс пользователя (ГИП) на клиентских станциях, связанных локальной сетью. Причем издержки на разработку приложений существенно сокращались.

• Клиентская программа работает с данными через запросы к серверному ПО.
• Базовые функции приложения разделены между клиентом и сервером.

• Полная поддержка многопользовательской работы
• Гарантия целостности данных

• Бизнес логика приложений осталась в клиентском ПО. При любом изменении алгоритмов, надо обновлять пользовательское ПО на каждом клиенте.
• Высокие требования к пропускной способности коммуникационных каналов с сервером, что препятствует использование клиентских станций иначе как в локальной сети.
• Слабая защита данных от взлома, в особенности от недобросовестных пользователей системы.
• Высокая сложность администрирования и настройки рабочих мест пользователей системы.
• Необходимость использовать мощные ПК на клиентских местах.
• Высокая сложность разработки системы из-за необходимости выполнять бизнеслогику и обеспечивать пользовательский интерфейс в одной программе.

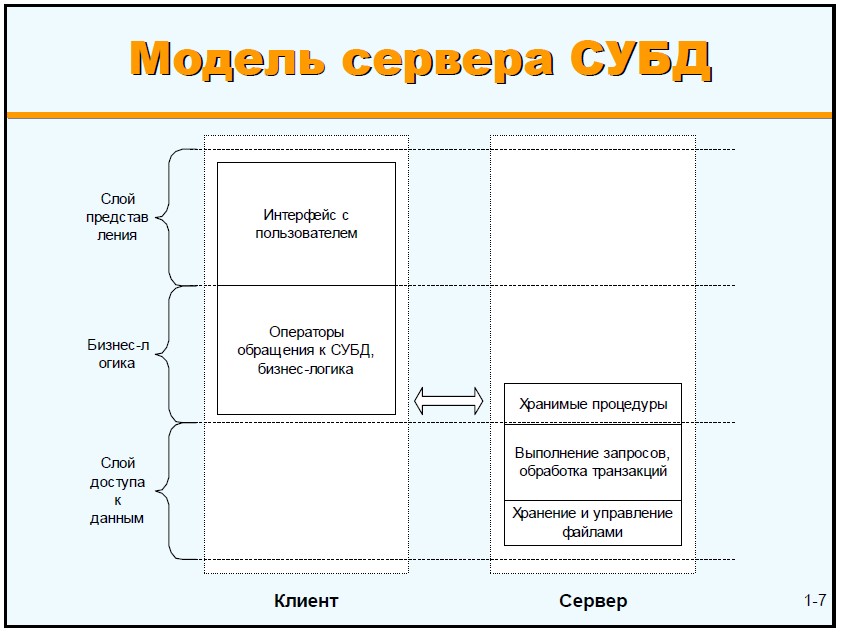

Рисунок 3 — модель сервера СУБД

Большинство недостатков классической или 2-х слойной архитектуры клиент-сервер проистекают от использования клиентской станции в качестве исполнителя бизнес-логики ИС. Поэтому очевидным шагом дальнейшей эволюции архитектур ИС явилась идея «тонкого клиента», то есть разбиения алгоритмов обработки данных на части связанные с выполнением бизнес-функций и связанные с отображением информации в удобном для человека представлении. При этом на клиентской машине оставляют лишь вторую часть, связанную с первичной проверкой и отображением информации, перенося всю реальную функциональность системы на серверную часть.

Переходная к трехслойной архитектуре (2.5 слоя)

Использование хранимых процедур и вычисление данных на стороне сервера сокращают трафик, увеличивают безопасность. Клиент все равно реализует часть бизнеслогики.

Такая организация системы весьма напоминает организацию первых унитарных систем с той лишь разницей, что на пользовательском месте стоит не терминал (с пресловутым зеленым экраном), а персональный компьютер, обеспечивающий ГИП, например, в последнее время в качестве клиентских программ часто применяют стандартные www-броузеры. Конечно, такой возврат к почти унитарным системам произошел уже на ином технологическом уровне.

Обязательным стало использование СУБД со всеми их преимуществами. Программы для серверной части пишут, в основном, на специализированных языках, пользуясь механизмом хранимых процедур сервера БД.

Таким образом, на уровне логической организации, ИС в архитектуре клиент-сервер с тонким клиентом расщепляется на три слоя — слой данных, слой бизнес-функций (хранимые процедуры) и слой представления. К сожалению, обычно, в такой схеме построения ИС не удается написать всю бизнес-логику приложения на не предназначенных для этого встроенных языках СУБД. Поэтому, очень часто часть бизнесфункций реализуется в клиентской части систем, которая от этого неотвратимо «толстеет». Отчасти поэтому, отчасти потому, что физически такие ИС состоят из двух компонентов, эту архитектуру часто называют 2.5-слойный клиент-сервер.

В отличие от 2-х слойной архитектуры 2.5-слойная архитектура обычно не требует наличия высокоскоростных каналов связи между клиентской и серверной частями системы, так как по сети передаются уже готовые результаты вычислений — почти все вычисления производятся на серверной стороне. Существенно улучшается также и защита информации — пользователям даются права на доступ к функциям системы, а не на доступ к ее данным и т.д. Однако вместе с преимуществами унитарного подхода архитектура 2.5 перенимает и все его недостатки, как-то: ограниченную масштабируемость, зависимость от программной платформы, ограниченное использование сетевых вычислительных ресурсов. Кроме того программы для серверной части системы пишутся на встроенных в СУБД языках описания хранимых процедур, предназначенных для валидации данных и построения несложных отчетов, а вовсе не для написания ИС масштаба предприятия. Все это снижает быстродействие системы, повышает трудоемкость создания с модификации ИС и самым негативным образом сказывается на стоимости аппаратных средств, необходимых для ее функционирования.

Трехуровневая клиент-серверная архитектура

Для решения этих проблем и была предложена так называемая 3-х слойная архитектура клиент-сервер. Основным ее отличием от архитектуры 2.5 является физическое разделение программ, отвечающих за хранение данных (СУБД) от программ эти данные обрабатывающих (сервер приложения (СП), application server (AS)). Такое разделение программных компонент позволяет оптимизировать нагрузки как на сетевое, так и на вычислительное оборудование комплекса.

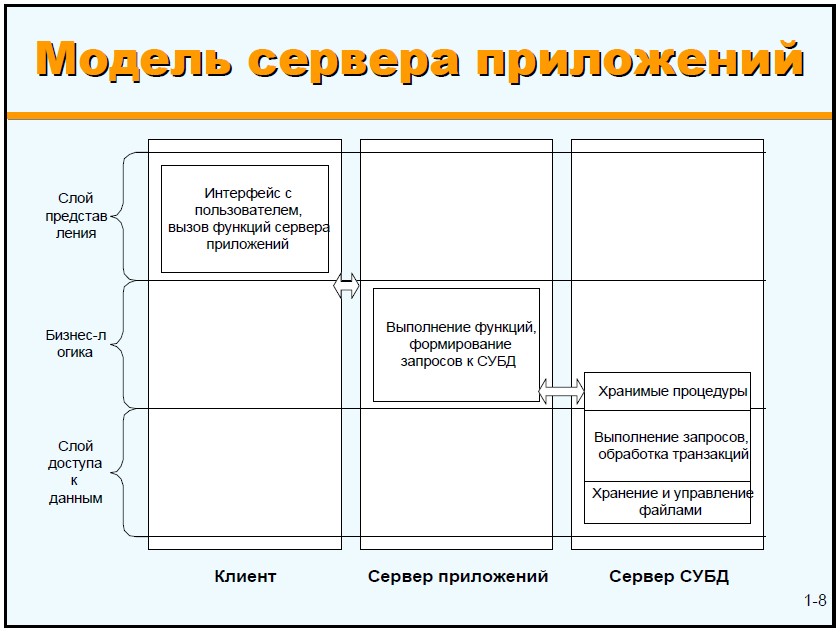

Рисунок 4 — модель сервера приложений

Компоненты трёхзвенной архитектуры, с точки зрения программного обеспечения реализуют определенные сервера БД, web-сервера и браузеры. Место любого из этих компонентов может занять программное обеспечение любого производителя. Ниже представлено описание взаимодействия компонентов трехуровневой архитектуры клиентсерверного приложения. Сервер БД представлен MySQL-сервером; сервер приложений технологиями: ADO.NET, ASP.NET и web-сервером IIS; роль клиента выполняет любой web-браузер.

Браузер клиента 1-> Сервер IIS 2-> Исполняющая среда ASP.NET 2.0 3-> Провайдер данных ADO.NET 2.0 4-> Сервер MySQL 5-> Провайдер данных ADO.NET 2.0 6> Исполняющая среда ASP.NET 2.0 7-> Сервер IIS 8-> Браузер клиента

• 1 — браузер клиента отправляет HTTP-запрос;
• 2 — на стороне сервера служба Web Internet Information Server (web-сервер IIS) определяет тип запрашиваемого ресурса, и для случая запроса *.aspx (расширение файлов страниц ASP.NET) загружает соответствующее ему (запросу) расширение Internet Server Aplication Programming Interface (ISAPI). Для страниц aspx это расширение isapi_aspnet.dll. IIS также осуществляет идентификацию и авторизацию пользователя от которого поступил запрос. В свою очередь расширение isapi_aspnet.dll загружает фабрику обработчиков ASP.NET. Далее, фабрика обработчиков создает объектную модель запрашиваемой страницы и обрабатывает действия пользователя.
• 3 — в ходе генерации ответа приложению ASP.NET может потребоваться обращение к БД, в этом случае используя библиотеки классов провайдера данных ADO.NET 2.0, выполняющая среда обращается к серверу БД;
• 4 — провайдер данных ADO.NET 2.0 передает запрос на операцию с БД серверу MySQL;
• 5 — сервер MySQL осуществляет обработку запроса, выполняя соответствующие операции с БД ;
• 6 — провайдер данных ADO.NET 2.0 передает результаты запроса объекту страницы;
• 7 — объект страницы с учетом полученных данных осуществляет рендеринг графического интерфейса страницы и направляет результаты в выходной поток;  8 — сервер IIS отправляет содержимое сгенерированной страницы клиентскому браузеру.

• Тонкий клиент.
• Между клиентской программой и сервером приложения передается лишь минимально необходимый поток данных — аргументы вызываемых функций и возвращаемые от них значения. Это теоретический предел эффективности использования линий связи, даже работа с ANSI-терминалами (не говоря уже об использование протокола http) требует большей нагрузки на сеть.
• Сервер приложения ИС может быть запущен в одном или нескольких экземплярах на одном или нескольких компьютерах, что позволяет использовать вычислительные мощности организации столь эффективно и безопасно как этого пожелает администратор ИС.
• Дешевый трафик между сервером приложений и СУБД. Трафик между сервером приложений и СУБД может быть большим, однако это всегда трафик локальной сети, а их пропускная способность достаточно велика и дешева. В крайнем случае, всегда можно запустить СП и СУБД на одной машине, что автоматически сведет сетевой трафик к нулю.
• Снижение нагрузки на сервер данных по сравнению с 2.5-слойной схемой, а значит и повышение скорости работы системы в целом.
• Дешевле наращивать функциональность и обновлять ПО.

1. Выше расходы на администрирование и обслуживание серверной части.

Масштабируемость систем выполненных в 3-х слойной архитектуре впечатляет. Одна и та же система может работать как на одном отдельно стоящем компьютере, выполняя на нем программы СУБД, СП и клиентской части, так и в сети, состоящей из сотен и тысяч машин. Как уже было отмечено, единственным фактором, препятствующим бесконечной масштабируемости, является лишь требование ведения единой базы данных.

Помимо требования увеличения производительности системы с ростом масштабов деятельности важным фактором является и расширение ее функциональной наполненности. И здесь 3-х слойная схема выигрывает у своих предшественников. Для расширения функциональности не обязательно менять всю систему как в случае 2.5слойной схемы — достаточно установить новый сервер приложения с требуемой функцией. Отпадают и многие проблемы, связанные с переустановкой клиентских частей программы на множестве компьютеров, быть может весьма удаленных, столь актуальные для 2слойной схемы — парадигма «тонкого» клиента предоставляет для этого целый ряд возможностей.

Заключение

Архитектура файл-сервер только извлекает данные из файлов так, что дополнительные пользователи и приложения добавляют лишь незначительную нагрузку на центральный процессор. Каждый новый клиент добавляет вычислительную мощность к сети.

Архитектура клиент-сервер предназначена для разрешения проблем файл-серверных приложений путем разделения компонентов приложения и размещения их там, где они будут функционировать наиболее эффективно. Особенностью архитектуры клиент-сервер является использование выделенных серверов баз данных, понимающих запросы на языке структурированных запросов SQL (Structured Query Language) и выполняющих поиск, сортировку и агрегирование информации.

В настоящее время архитектура клиент-сервер получила признание и широкое распространение как способ организации приложений для рабочих групп и информационных систем корпоративного уровня. Подобная организация работы повышает эффективность выполнения приложений за счет использования возможностей сервера БД, разгрузки сети и обеспечения контроля целостности данных.

Многоуровневая архитектура состоит из трех уровней:

1. нижний уровень представляет собой приложения клиентов, имеющие программный интерфейс для вызова приложения на среднем уровне;
2. средний уровень представляет собой сервер приложений;
3. верхний уровень представляет собой удаленный специализированный сервер базы данных.

Список литературы:

1. Советов Б.Я. Архитектура информационных систем. — Инфра-М, 2009. – 569 с. — Режим доступа: https://www.twirpx.com/file/1366595/ (дата обращения: 25.02.2019).
2. Архитектура информационных систем — 20.11.2016. — Режим доступа: https://mxsmirnov.com/ (дата обращения: 28.03.2019).
3. Архитектура информационной системы, оценка рисков и совокупная стоимость владения — 1.03.2014. — Режим доступа: https://www.cfin.ru/management/practice/supremum2002/16.shtml (дата обращения: 28.03.2019).
4. Технологии передачи данных: файл-сервер, клиент-сервер, терминал-сервер — 21.09.2017. — Режим доступа: http://www.itsaturn.ru/articles/article14.html (дата обращения: 28.03.2019).
5. Архитектура информационных систем — 19.01.2016. — Режим доступа: https://lektsii.com/1-78904.html (дата обращения: 28.03.2019).

• Полиграфическая база и «Новые технологические возможности» в исполнении дизайнерской продукции (ВИДЫ ПЕЧАТИ ПОЛИГРАФИЧЕСКОЙ ПРОДУКЦИИ)
• Структурные подразделения организации. Определение. Функции. Руководство.
• Alfresco
• Портфель ценных бумаг, их классификаций (Понятие ценных бумаг и их функции)
• Типы данных SQL (Введение SQL)
• Нотации ER-моделирования. Сравнение различных типов нотаций.
• Инновационные проекты
• Досрочного прекращения полномочий Президента РФ
• Система международного права (Понятие и специфика международного права как особой системы права)
• Основы и использование инструмента бережливого производства “5 Почему”
• Основы и использование инструмента бережливого производства “JIT”
• Комплекс программных решений в области информационной безопасности Лаборатории Касперского (Kaspersky Endpoint Security)

При копировании любых материалов с сайта evkova.org обязательна активная ссылка на сайт www.evkova.org

Сайт создан коллективом преподавателей на некоммерческой основе для дополнительного образования молодежи

Сайт пишется, поддерживается и управляется коллективом преподавателей

Telegram и логотип telegram являются товарными знаками корпорации Telegram FZ-LLC.

Cайт носит информационный характер и ни при каких условиях не является публичной офертой, которая определяется положениями статьи 437 Гражданского кодекса РФ. Анна Евкова не оказывает никаких услуг.

Источник: www.evkova.org

Введение в архитектуру клиент-серверных хранилищ

Как правило компьютеры и программы, входящие в состав информационной системы, не являются равноправными. Некоторые из них владеют ресурсами (файловая система, процессор, принтер, база данных и т.д.), другие имеют возможность обращаться к этим ресурсам. Компьютер (или программу), управляющий ресурсом, называют сервером этого ресурса (файл-сервер, сервер базы данных, вычислительный сервер. ). Клиент и сервер какого-либо ресурса могут находится как на одном компьютере, так и на различных компьютерах, связанных сетью.

Архитектура информационной системы(приложения) — концепция, определяющая модель, структуру, выполняемые функции и взаимосвязь компонентов информационной системы(приложения).

Компоненты информационной системы по выполняемым функциям можно разделить на три слоя: слой представления, слой бизнес-логики и слой доступа к данным.

Слой представления — все, что связано с взаимодействием с пользователем: нажатие кнопок, движение мыши, отрисовка изображения, вывод результатов поиска и т.д.

Бизнес логика — правила, алгоритмы реакции приложения на действия пользователя или на внутренние события, правила обработки данных.

Слой доступа к данным — хранение, выборка, модификация и удаление данных, связанных с решаемой приложением прикладной задачей

С точки зрения программно-аппаратной реализации можно выделить ряд типовых архитектур ИС.

Архитектуры приложений для работы с базами данных

Двухзвенная архитектура

В любой сети (даже одноранговой), построенной на современных сетевых технологиях, присутствуют элементы клиент-серверного взаимодействия, чаще всего на основе двухзвенной архитектуры.

Двухзвенная архитектура используется в клиент-серверных системах, где сервер отвечает на клиентские запросы напрямую и в полном объеме, при этом используя только собственные ресурсы. Т.е. сервер не вызывает сторонние сетевые приложения и не обращается к сторонним ресурсам для выполнения какой-либо части запроса.

Клиентская программа работает с данными через запросы к серверному ПО. Базовые функции приложения разделены между клиентом и сервером.

• Полная поддержка многопользовательской работы
• Гарантия целостности данных

• Бизнес логика приложений осталась в клиентском ПО. При любом изменении алгоритмов, надо обновлять пользовательское ПО на каждом клиенте.
• Высокие требования к пропускной способности коммуникационных каналов с сервером, что препятствует использование клиентских станций иначе как в локальной сети.
• Слабая защита данных от взлома, в особенности от недобросовестных пользователей системы.
• Высокая сложность администрирования и настройки рабочих мест пользователей системы.
• Необходимость использовать мощные ПК на клиентских местах.
• Высокая сложность разработки системы из-за необходимости выполнять бизнеслогику и обеспечивать пользовательский интерфейс в одной программе.

Трехзвенная архитектура

Еще одна тенденция в клиент-серверных технологиях связана со все большим использованием распределенных вычислений. Они реализуются на основе модели сервера приложений, где сетевое приложение разделено на две и более частей, каждая из которых может выполняться на отдельном компьютере. Выделенные части приложения взаимодействуют друг с другом, обмениваясь сообщениями в заранее согласованном формате. В этом случае двухзвенная клиент-серверная архитектура становится трехзвенной.

Основным ее отличием от предыдущей архитектуры является физическое разделение программ, отвечающих за хранение данных (СУБД) от программ эти данные обрабатывающих. Такое разделение программных компонент позволяет оптимизировать нагрузки как на сетевое, так и на вычислительное оборудование комплекса.

Компоненты трехзвенной архитектуры, с точки зрения программного обеспечения реализуют определенные сервера БД, web-сервера и браузеры. Место любого из этих компонентов может занять программное обеспечение любого производителя.

Сервер приложений располагается на выделенном сервере приложений, выполняющем функции промежуточного ПО.

• Тонкий клиент.
• Между клиентской программой и сервером приложения передается лишь минимально необходимый поток данных — аргументы вызываемых функций и возвращаемые от них значения.
• Сервер приложения может быть запущен в одном или нескольких экземплярах на одном или нескольких компьютерах.
• Дешевый трафик между сервером приложений и СУБД. Трафик между сервером приложений и СУБД может быть большим, однако это всегда трафик локальной сети, а их пропускная способность достаточно велика и дешева. В крайнем случае, всегда можно запустить СП и СУБД на одной машине, что автоматически сведет сетевой трафик к нулю.
• Дешевле наращивать функциональность и обновлять ПО.

• Выше расходы на администрирование и обслуживание серверной части.

По сравнению с двухзвенной клиент-серверной архитектурой или файл-серверной архитектурой трёхуровневая архитектура обеспечивает, как правило, бо́льшую масштабируемость (за счёт горизонтальной масштабируемости сервера приложений и мультиплексирования соединений), бо́льшую конфигурируемость (за счёт изолированности уровней друг от друга). Реализация приложений, доступных из веб-браузера или из тонкого клиента, как правило, подразумевает развёртывание программного комплекса в трёхуровневой архитектуре. При этом обычно разработка трёхзвенных программных комплексов сложнее, чем для двухзвенных, также наличие дополнительного связующего программного обеспечения может налагать дополнительные издержки в администрировании таких комплексов.

Процедура «запрос — ответ»

В наиболее общем виде процесс «запрос — ответ» состоит из просьбы браузера к веб-серверу отправить ему веб-страницу и выполнения браузером данной просьбы. После этого браузер занимается отображением страницы.

При этом соблюдается такая последовательность действий.

1. Вы вводите в адресную строку браузера http://server.com.
2. Ваш браузер ищет IP-адрес, соответствующий доменному имени server.com.
3. Браузер посылает запрос на главную страницу server.com.
4. Запрос проходит по Интернету и поступает на веб-сервер server.com.
5. Веб-сервер, получивший запрос, ищет веб-страницу на своем жестком диске.
6. Сервер извлекает веб-страницу и отправляет ее по обратному маршруту в адрес браузера.
7. Браузер отображает веб-страницу.

При передаче типовой веб-страницы этот процесс осуществляется для каждого имеющегося на ней объекта: элемента графики, встроенного видео- или Flash-ролика и даже шаблона CSS.

Обратите внимание на то, что на шаге 2 браузер ищет IP-адрес, принадлежащий доменному имени server.com. У каждой машины, подключенной к Интернету, включая и ваш компьютер, есть свой IP-адрес. Но, как правило, доступ к веб-серверам осуществляется по именам, таким как google.com. Вам, должно быть, известно, что браузер обращается к вспомогательной интернет-службе, так называемой службе доменных имен (Domain Name Service (DNS)), для того чтобы найти связанный с сервером IP-адрес, а затем воспользоваться им для связи с компьютером.

При передаче динамических веб-страниц процедура состоит из большего количества действий, поскольку к ней могут привлекаться как PHP, так и MySQL.

1. Вы вводите в адресную строку браузера http://server.com.
2. Ваш браузер ищет IP-адрес, соответствующий доменному имени server.com.
3. Браузер посылает запрос на главную страницу server.com.
4. Запрос проходит по Сети и поступает на веб-сервер server.com.
5. Веб-сервер, получивший запрос, ищет веб-страницу на своем жестком диске.
6. Теперь, когда главная страница размещена в его памяти, веб-сервер замечает, что она представлена файлом, включающим в себя PHP-сценарии, и передает страницу интерпретатору PHP.
7. Интерпретатор PHP выполняет PHP-код.
8. Кое-какие фрагменты кода PHP содержат MySQL-инструкции, которые интерпретатор PHP, в свою очередь, передает процессору базы данных MySQL.
9. База данных MySQL возвращает результаты выполнения инструкции интерпретатору PHP.
10. Интерпретатор PHP возвращает веб-серверу результаты выполнения кода PHP, а также результаты, полученные от базы данных MySQL.
11. Веб-сервер возвращает страницу выдавшему запрос клиенту, который отображает эту страницу на экране.

В каждом из примеров возвращенные браузеру HTML-страницы могут содержать также код JavaScript, интерпретируемый локально на машине клиента. Этот код может инициировать еще один запрос, точно так же запрос может быть инициирован встроенными объектами, например изображениями.
