Как поменять корректор фар на газели бизнес

Всем здрасти, давно не чего не писал, много работы некогда было. Вечерами возился по часа два мелким ремонтом, а утром опять работа. За это время были приобретены фары с дневными ходовыми огнями б/у, но в отличном состоянии. Сама оптика стекло и маска с отражателем в хорошем состоянии.

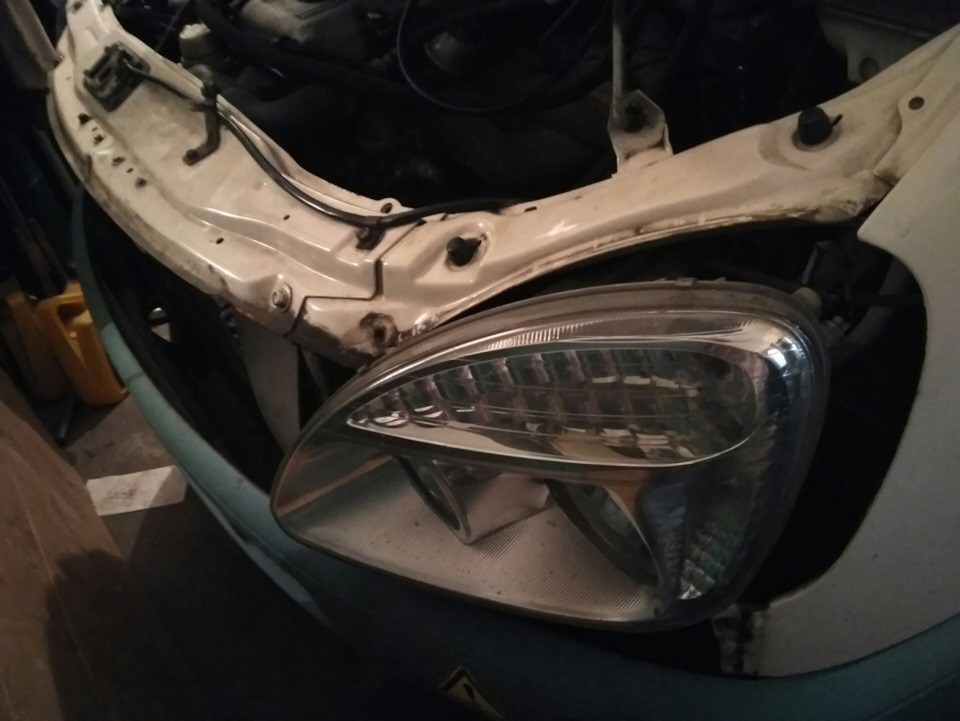

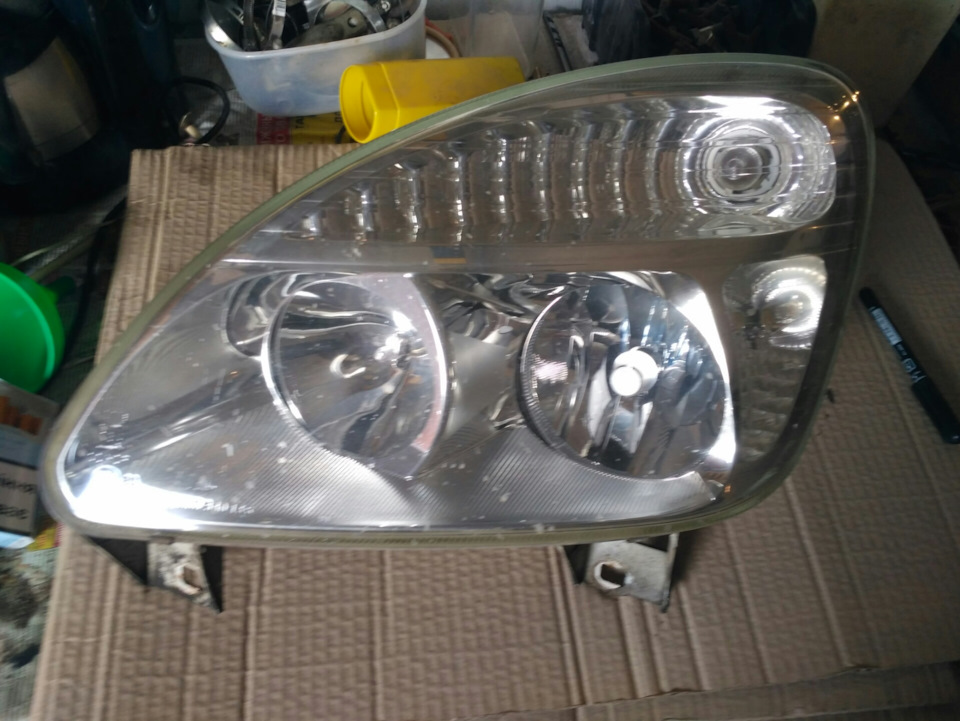

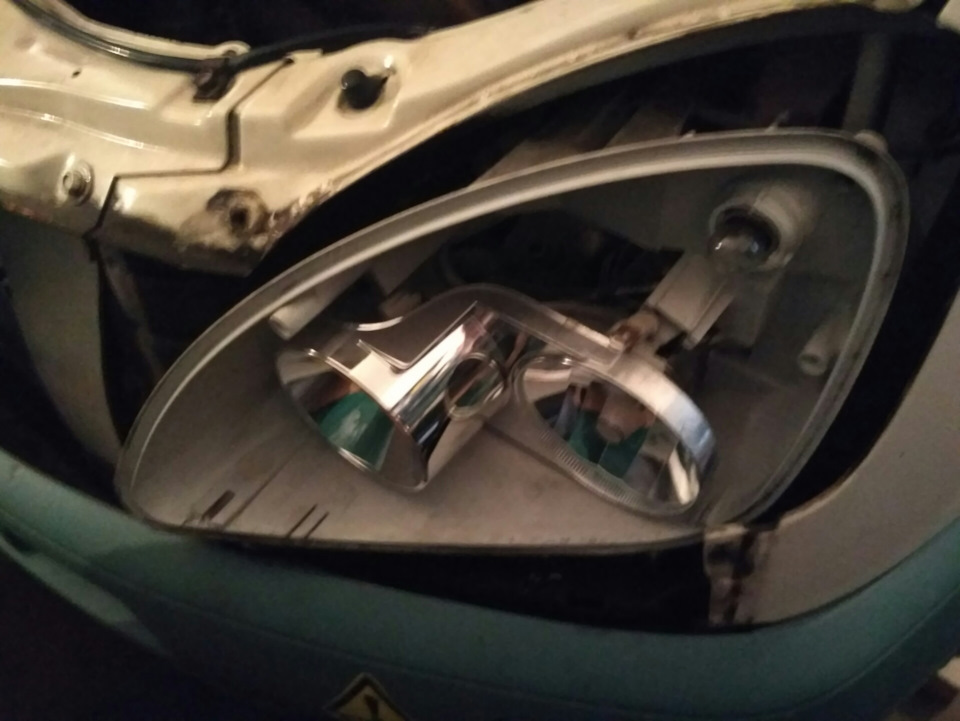

Установил, подключил, стал проверять на пригодность и работу и выяснилось что при использовании корректора одна фара работает не правильно, то есть при опускании регулятором, она вместо того чтобы опускать отражатель, корректор наоборот поднимает его, в итоге после нескольких повторных операций на второй фаре корректор вообще заклинил в положении поднято. Снял и увез домой и началась недельняя возня с устранением этой неприятности. Разобрал обе фары и оказалось что корректоры разные. Благо была старая 105 фара, и один в принципе корректор уже был найден, оставалось найти еще один, так как по выходу штока корректор от фары газель не подходил, а от волги само то.

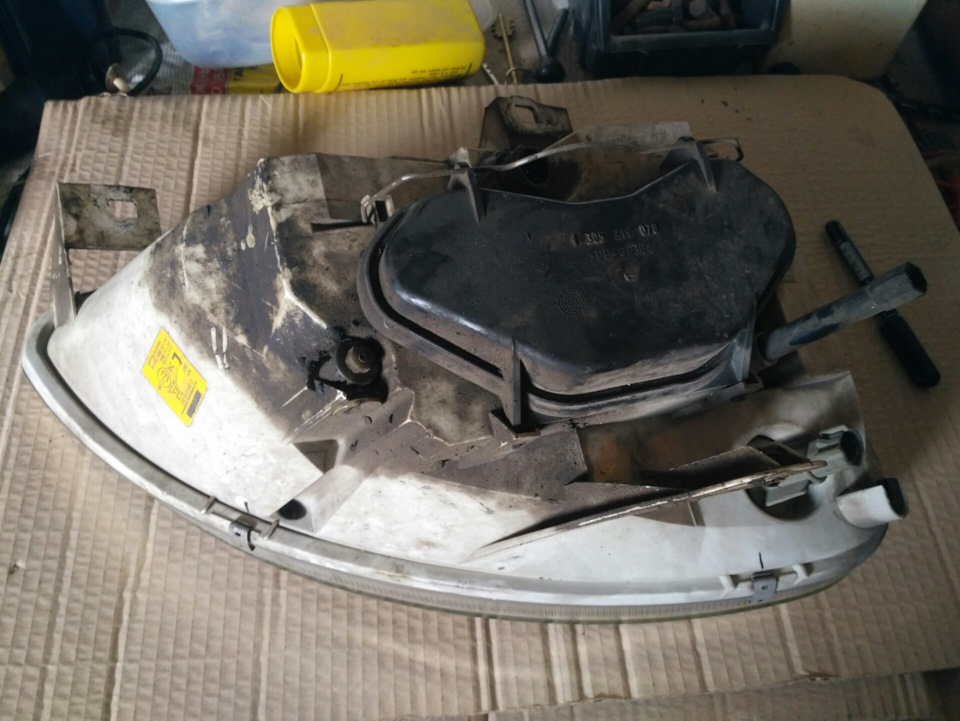

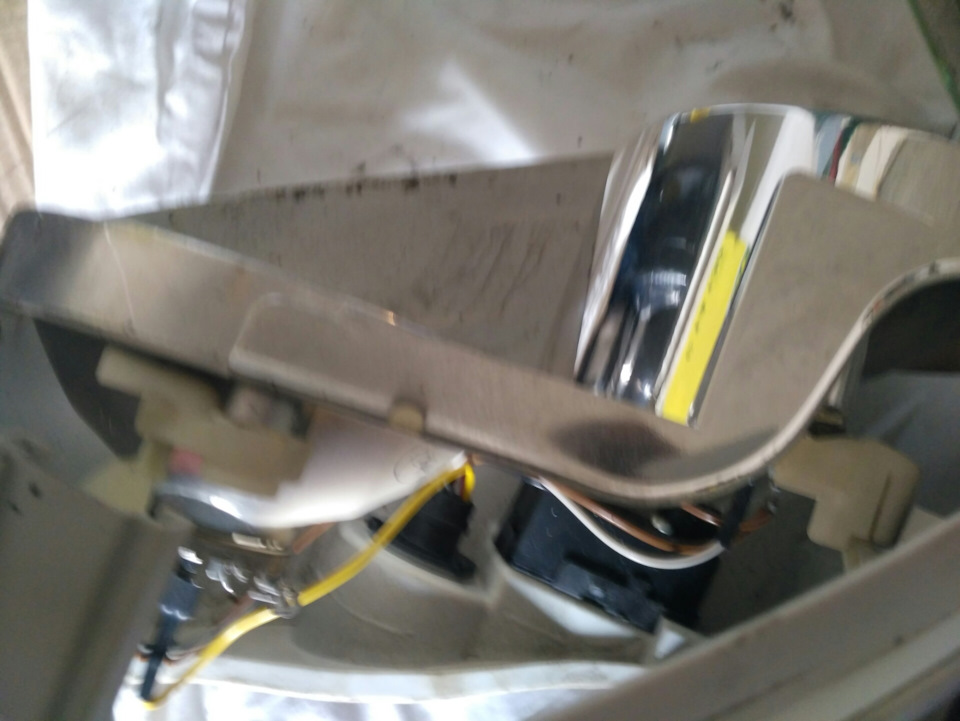

И в принципе одна фара была готова, реанимация корректора для второй фары толку не какого не дало, и начались поиски нового корректора по магазинам, оказалось что такой штуки у нас в газовских магазинах нет, в одном правдо было в сборе с проводами и колодками, но цена 2500 р., проще фару б/у взять за эти деньги. Но выход был найден после того как я зашел в вазовский магаз и купил корректор от фары нивы шевроле. Правда вылет штока был немного больше и колхоз из двух в один не подходил, хотя маркировка оказалась одинаковая, но разница в одной шестерне и колхоз не как не получался, выход был найден подгонкой при помощи надфиля полки на отражателе.

Замена Передних ФАР Газель не все так просто оказалось

Ямаха диверсия 600 отзывы

Плюсы Отличная эргономика. Приемлемая разгонная динамика. Хорошие тормоза. Великолепная управляемость на всех скоростях. Небольшая цена.

Минусы Шумная работа сцепления. Мотоцикл производился только для европейского и…

Корректор света фар: виды и механизм работы

Для свойства ближнего света фар (правила ЕСЕ и DOT регламентируют регулировку только близкого света) употребляется понятие светотеневой границы. Под ней предполагают условную линию там, где луч фар завершается с переходом впереди на дороге практически в полную мглу. В согласовании с нормативами большинства государств она является одной из главных черт осветительных приборов автомобиля. Вот видео, что же все-таки это такое, смотрите, и все станет ясно:

Замена электрокорректора фар и блока управления

1. Отсоединяем соединительную колодку от выводов корректора.

2. Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

3. Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

Фары светят в небо Замена корректора фар газель

4. Для замены блока управления снимаем комбинацию приборов (см. Как снять и поставить комбинацию приборов автомобиля Газель).

Отсоединяем соединительную колодку от блока.

5. Потянув на себя, снимаем рукоятку управления блока.

6. Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

7. Общий вид блока управления с деталями крепления.

8. Устанавливаем снятые детали в обратной последовательности

Ручной корректор фар

Электромеханический корректор фар является более сверхтехнологичным, что обуславливает его большее распространение и востребованность. Он состоит из переключателя положения фары, мотора-редуктора и соединительной электронной проводки.

При помощи мотора-редуктора (фото выше), состоящего из электродвигателя неизменного тока, червячного редуктора, электрической схемы управления, вращательное движение от электродвигателя преобразуется в поступательное. Под его воздействием шток с шаровым наконечником, входящим в защелку нижней части фары (её верх закреплен шарнирно), принуждает её изменять угол наклона, что приводит к корректировке в вертикальной плоскости светотеневой границы.

Ремонт корректора фар и подсветки номера Peugeot 407

подробности тут на форуме Данный мотор редуктор употребляется в большенном количестве …

Электрокорректор ГАЗель BOSCH ремонт 0 307 853 303

Ремонт и проверка корректора

угла наклона
фар
от автомобиля Фольксваген Golf MK-V. Обычная проверка …

Видео, как работает ручной корректор фар:

Как регулировать фары газель бизнес

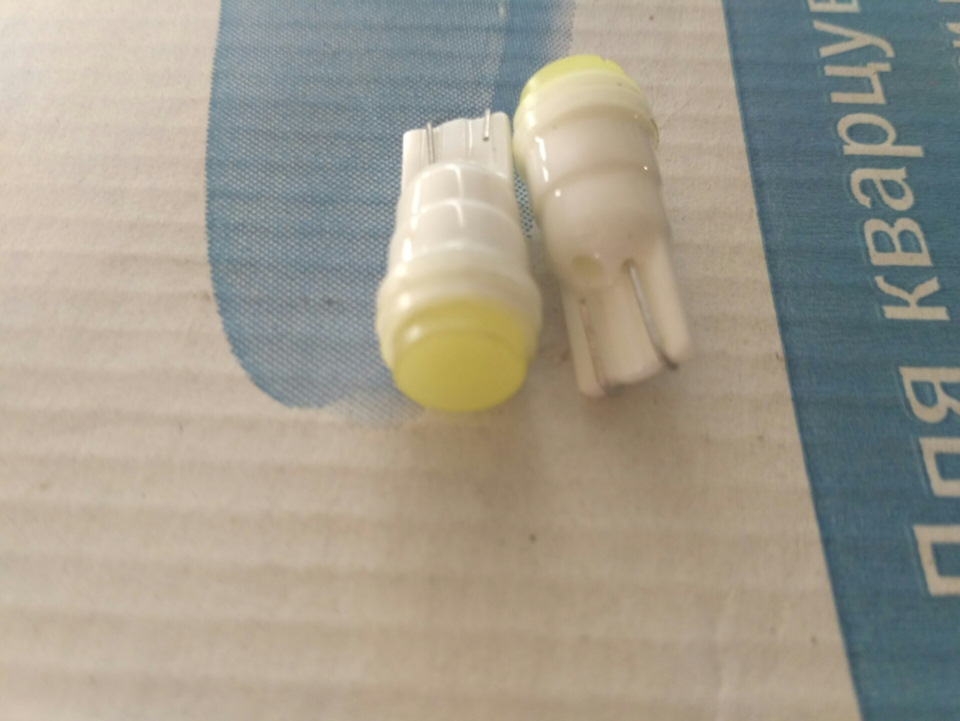

Насмотревшись, как классно светят светодиодные лампы, решил заказать себе. Как только курьер доставил долгожданные лампы, пошел их менять. Честно пока не посмотрел видео о замене лампочек на Газель NEXT не смог их вытащить. После просмотра все получилось очень быстро.

Вчера по работе был в автоцентре тойота-лексус, ремонтировал РВД для вибростенда, где проходят техосмотр. По случаю решил проверить и при необходимости отрегулировать фары, так как официалы такие работы просто забывают делать или игнорируют данную процедуру.

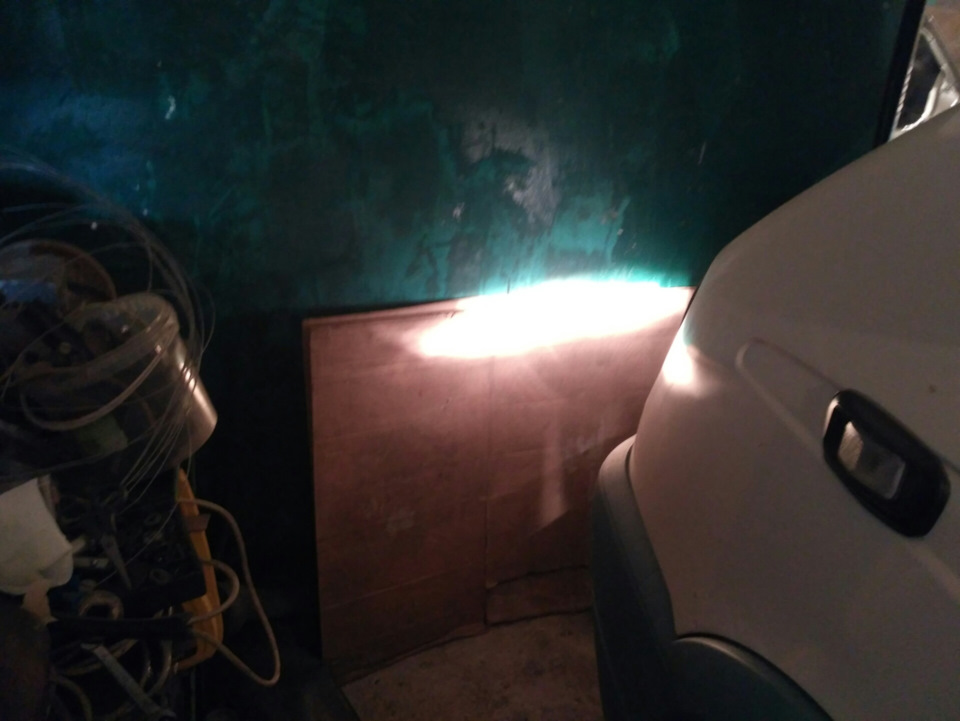

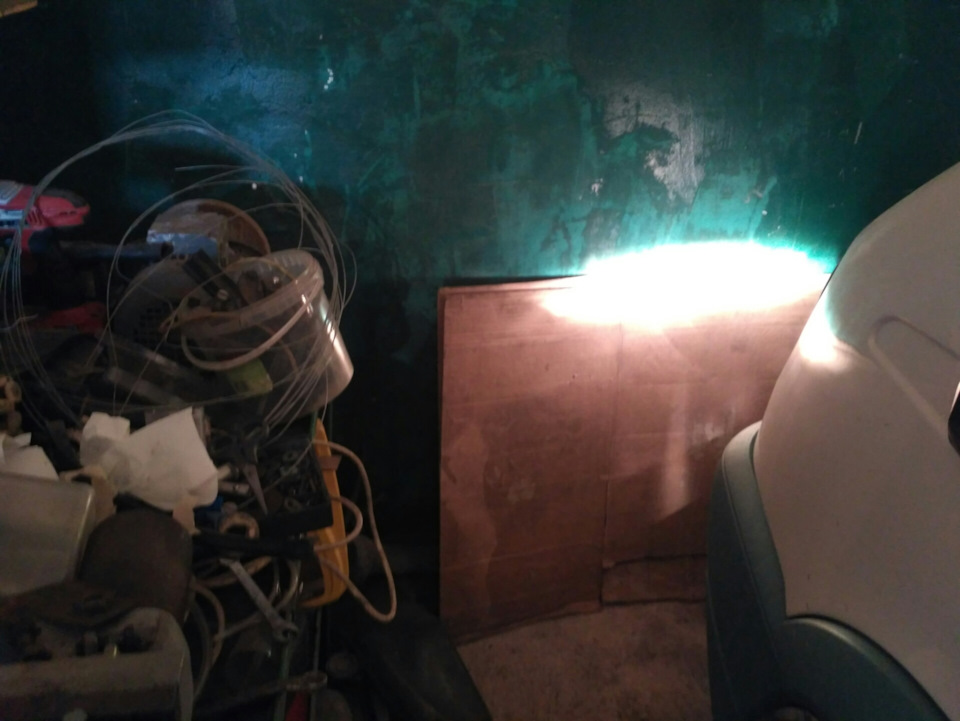

Перевернув лампы ситуация улучшилась, но до идеала далеко. Вроде устанавливаешь правильно ближний, уходит дальний и наоборот. Настроили самый оптимальный вариант, правда при каждом переключении с ближнего на дальний нужно переключать корректор фар. Проверили ручник и я довольный поехал дальше работать)

Всем советую после замены ламп регулировать фары в обязательном порядке и тогда встречные автомобили скажут Вам спасибо!)

Регулировка направления пучков света фар ГАЗель Бизнес.

Регулировку направления пучков света фар проводим согласно регламенту технического обслуживания через каждые 30 тыс. км пробега автомобиля.

Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 × 2 м). На экране проводим горизонтальную линию HH на высоте, равной расстоянию от центра фар до пола. Ниже ее на 88 мм (100 мм для автомобилей 4×4) проводим параллельную линию XX. Наносим на экране осевую линию VV (расстояния от нее до центров левой и правой фар должны быть равными) и линии DD и GG, соответствующие центрам фар.

Расположение регуляторов направления пучков света на корпусе фары.

1 – регулятор светового пучка в вертикальной плоскости; 2 – винт регулировки светового пучка в горизонтальной плоскости.

Автоматическая коррекция фар

На фото датчик дорожного просвета

Автоматический корректор фар состоит из датчиков дорожного просвета (обычно, употребляются 2-3 датчика, — впереди и сзади), электронного блока управления, исполнительных устройств. Блок управления через датчики выслеживает размер дорожного просвета на фронтальной и задней осях (другими словами, определяет угол наклона кузова) и, основываясь на этих данных и скорости движения, корректирует угол наклона фар.

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

Особенности коррекции на Газель Бизнес

Газель Бизнес – современная версия автомобиля, также снабженная корректором фар, но остается и возможность ручной настройки на случай, если корректор вышел из строя или требуется провести полную регулировку.

Бизнес имеет два винта регулировки: под 6-мм шестигранник по вертикали, и пластмассовую ручку для настройки по горизонтали. Эта Газель снабжена новой комбинированной оптикой, поэтому мастера рекомендуют удваивать расстояние от экрана до 10 метров. Обычно процедура коррекции проводится на СТО с соответствующим оборудованием, но можно сделать это и вручную. Даже при наличии минимального оборудования эта манипуляция под силу каждому водителю.

Как Отрегулировать Ближний Свет Фар На Газели

Как отрегулировать ближний свет фар. особенности, советы и рекомендации

В чёрное время вам не обойтись без дополнительного освещения. Для этого у каждого автомобиля есть ближний свет. Фабрика проходит процесс настройки, но в конечном итоге параметры будут потеряны. Многие машины на дорогах ослеплены встречными водителями. И чтобы вы не моргали далеко, вы должны правильно отрегулировать

фары. Не часто электронный корректор справляется с этим. Кроме того, машина не остается у нашего клиента. Как правильно
отрегулировать
фары? Это, конечно, делается дома, и в этой статье мы подробно опишем эту функцию.

Когда необходимо регулирование?

ближний
свет. Как это сделать мы обсудим ниже.

Когда требуется перенастройка при установке лампы другого типа. Например, если в автомобиле был установлен светодиод, то есть ксеноновые лампы. Здесь регулирование необходимо.

Как сделать? обучение

Будет рассмотрен более универсальный способ, который подходит для большинства марок автомобилей. Что нам для этого нужно? Вертикальная стена высотой около 2 метров пригодится. Лучше быть ровным, без каких-либо искажений (это необходимо для четкого варианта короткого луча). Эта стена должна находиться в 7-10 метрах от машины.

Важно, чтобы площадка была ровной, а машина не стояла на склоне. Кроме того, карандаш и малярная лента нам пригодятся. Нам нужны эти материалы для маркировки.

Авто-проверка

Как мне отрегулировать фары на Qashqai и других автомобилях? Сначала нужно проверить саму машину на следующее пт:

Замена и регулировка фар автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт.

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

Новую лампу устанавливаем в обратной последовательности.

Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев. Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

Устанавливаем фару в обратной последовательности. Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля. После сборки проверяем регулировку.

• Сколько стоит перепрошить мозги на ниве шевроле
• Какие клапана лучше клапана на ваз
• Как снять поводки дворников калина 1
• Как вставить клин в лобовое стекло нива
• Ваз 2107 стук сзади при движении

Источник: avtomobili-help.ru

Электрокорректоры фар Bosch замена

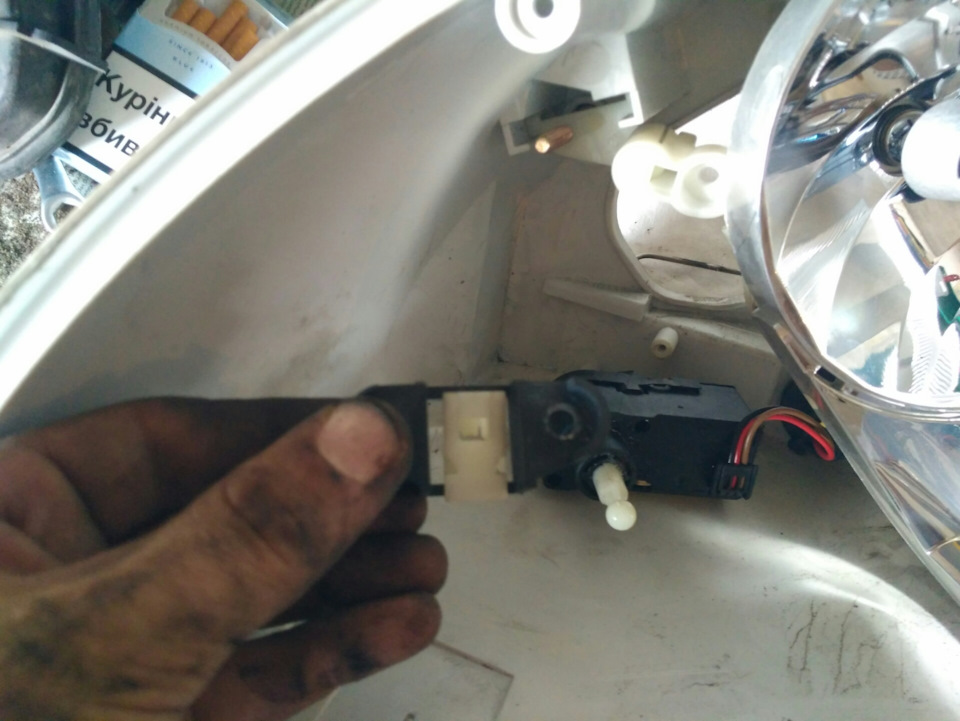

Всем таки доброго времени суток коллеги!Думаю в фарах фирмы Бош эта проблема выскакивал у большинства коллег, когда корректоры начинают постоянно маслать при включенном свете фар, а это как никак нагрузка.Для решения этой проблемы давно долго лазил по форумам и видео с Ютуба, но на то время особой конкретики не было-кому-то с битой машины корректоры живые достались, кто-то находил с иномарок на разборке.Когда ездил по Украине всегда традицией было заскочить по пути в фирменный магазин в ожидании чуда, но все безрезультатно.Знакомые Газелисты ездили в Харьков на Лоск и тоже просил взять корректоры фар и они мне привозили и это были корректоры для фары Освар цилиндрической формы.Подзабросив немного эту мысль в ящик и не думая уже о ней ремонтировались с коллегами на гаражах толпой и один из них начал снимать фары, чтобы покрасить в черный мат маску, которая уже у него осыпалась начал менять корректоры.На вопрос где взял и что откуда он спокойным голосом ответил, что недавно меняли фары на Матизе после ДТП и вскрыв старые увидели похожие корректоры.И вот на моих глазах происходит историческое событие, меняется корректор с Матиза без всякой перепайки и потом уже фара ставится на родину-и все работает без посторонних звуков, шума и пыли))).После этого, когда нужны были запчасти на школу в Днепре заехал в магаз, а там был отдел по Дэу и поинтересовались у продавца реально приобрести корректоры фар с Матиза?ответ был таков .вам сколько?))). В общем приобрел, пару месяцев они лежали мертвым грузом и когда пошла теплынь я занялся устранением этой проблемы длиной в 15 лет.Заменил и все работает.При сборке фары сразу заменил лампы габаритов, а то уже кукурузы начали мигать.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

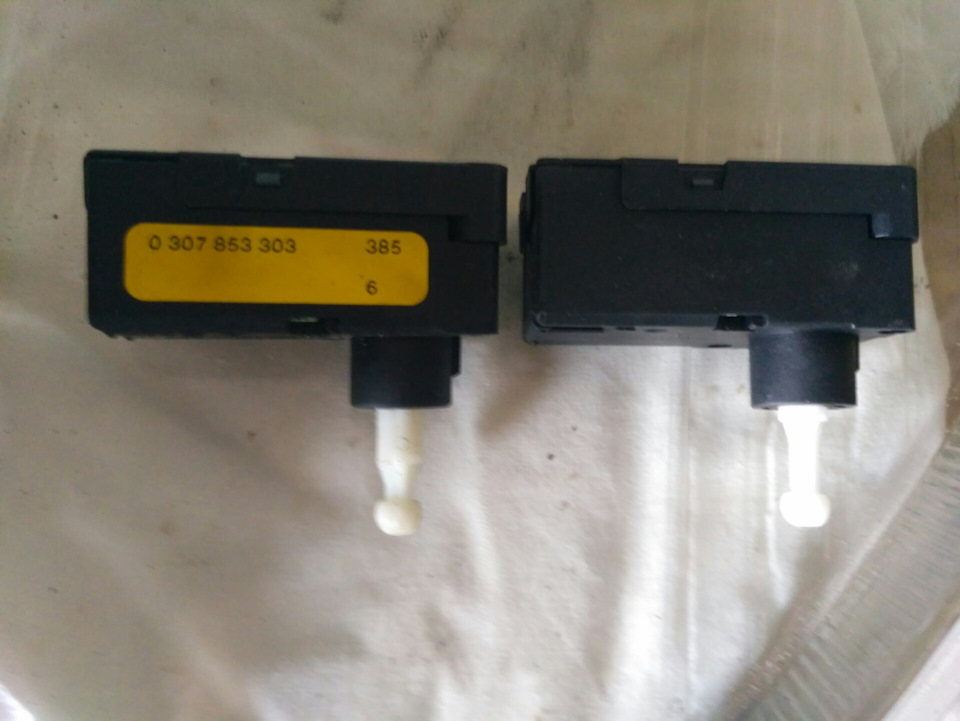

Запчасти на фото: 0307853303
